50NL-B : Instructions d'installation
Couvercles de gaine horizontale
Parties
défonçables
pour les
gaines
d'alimenta-
tion de
soufflage
vertical dans
le plateau

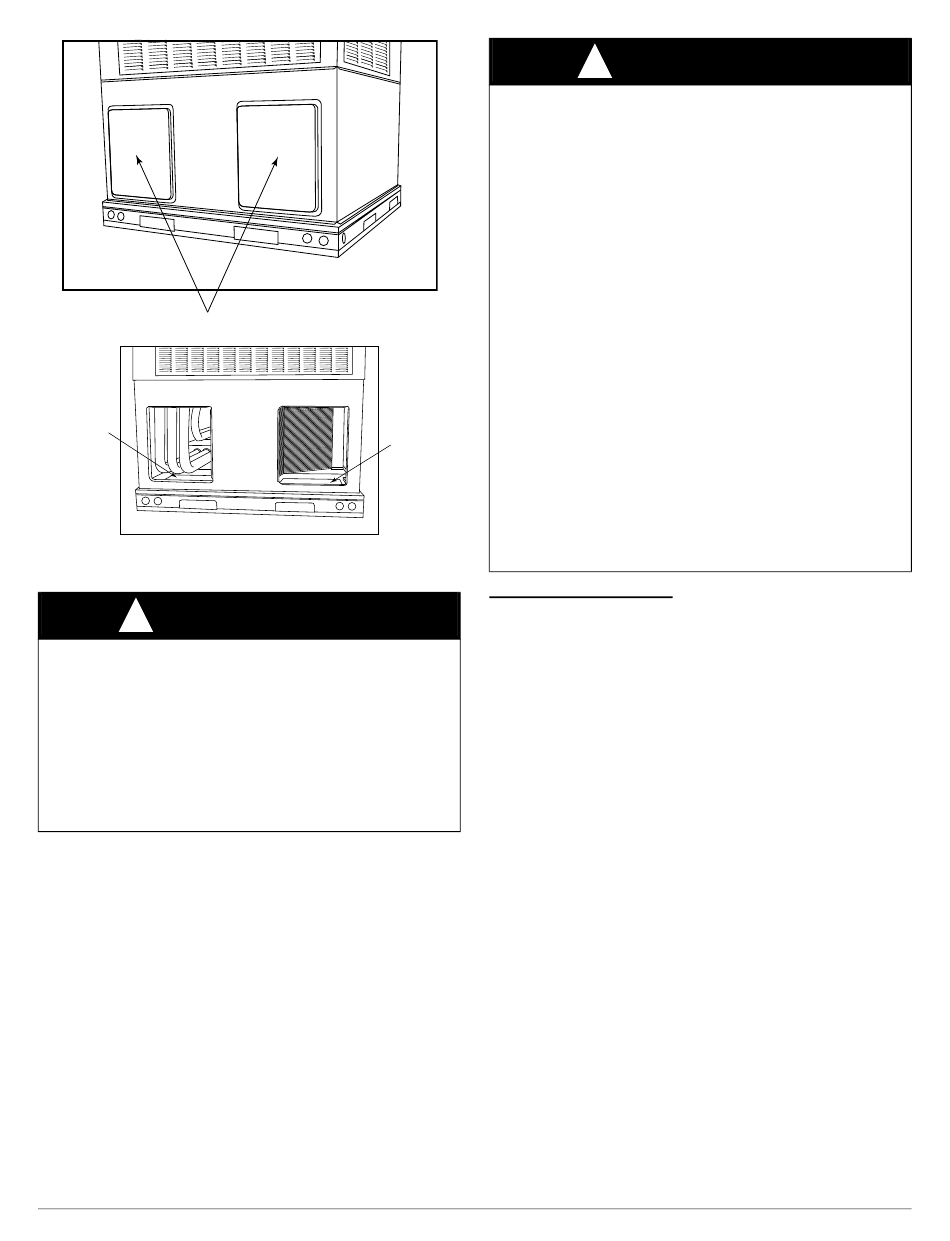

Figure 9 – Ouvertures d'air de soufflage et de retour
Étape 8 – Installation des raccords électriques
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION
Ignorer cet avertissement pourrait provoquer des blessures ou la mort.
Le caisson de l'appareil doit avoir une mise à la terre ininterrompue et
sans rupture afin de réduire les risques de blessures en cas d'anomalie
électrique. Cette mise à la terre peut être constituée d'un fil électrique
raccordé à la vis de masse de l'appareil dans le compartiment de
commande, ou d'un conduit approuvé en tant que masse électrique
lorsqu'il est installé conformément à la dernière édition du NFPA 70
(NEC); et au Canada, au Code canadien de l'électricité CSA C22.1 et
aux codes électriques locaux.
Le fabricant se réserve le droit de changer les caractéristiques techniques ou la conception, à tout moment, sans préavis et sans obligation de sa part.
DANGER DE DOMMAGES AUX COMPOSANTS DE
L'APPAREIL
Le non-respect de cette mise en garde risque d'endommager l'appareil.
1.
Effectuez tous les branchements électriques conformément à la
dernière édition du NFPA 70 (NEC) et aux codes électriques
locaux qui régissent ce type de câblage. Au Canada, tous les
raccords électriques doivent être conformes à la norme
CSA C22.1 du Code canadien de l'électricité Partie 1 et aux codes
locaux applicables. Consultez le schéma de câblage de l'appareil.
2.
Utilisez uniquement des conducteurs en cuivre pour réaliser les
connexions entre le sectionneur fourni sur place et l'appareil.
N'UTILISEZ PAS DE FIL D'ALUMINIUM.
3.
Vérifiez que l'alimentation haute tension à l'appareil se situe
A09076FR
dans la plage de tensions de fonctionnement indiquée sur la
plaque signalétique de l'appareil. Sur les appareils triphasés,
l'équilibre des phases doit être de l'ordre de 2 %. Pour corriger
une tension inadéquate ou un déséquilibre des phases,
Parties
communiquez avec votre compagnie d'électricité locale.
défonçables
pour les
4.
N'endommagez pas les composants internes lorsque vous
gaines de
retour de
percez des trous dans les panneaux pour installer des éléments
soufflage
vertical
électriques, des conduits, etc.
dans le
plateau
5.
Acheminez le ou les blocs d'alimentation hors des zones qui
pourraient être endommagées par de l'équipement d'entretien
A09077FR
de pelouse ou de jardinage ou tout autre dommage accidentel.
Raccords haute tension
L'appareil doit être branché à un circuit électrique séparé muni d'un
sectionneur étanche à l'eau fourni sur place et monté à portée de vue de
l'appareil. Consultez la plaque signalétique de l'appareil et les codes
NEC et locaux pour connaître la capacité maximale du fusible ou du
disjoncteur, ainsi que l'intensité admissible minimale du circuit pour
déterminer le calibre des conducteurs.
Le sectionneur fourni sur place peut être monté sur l'appareil par-dessus
le trou d'entrée haute tension lorsque l'alimentation standard et les
points d'entrée de basse tension sont utilisés. Consultez la
Figure 3
pour les emplacements acceptables.
Consultez l'étiquette de câblage de l'appareil
la
Figure 10
pour l'exécution des connexions de câblage haute tension.
Procédez de la façon suivante pour achever les connexions haute tension
de l'appareil.
Appareils monophasés :
1. Acheminez les fils haute tension (L1, L2) et le fil de masse dans le
boîtier de commande.
2. Raccordez le fil de masse au point de masse du cadre.
3. Repérez les fils noir et jaune branchés au côté ligne du contacteur.
4. Branchez le fil sur place L1 au fil noir à la borne 11 du contacteur
de compresseur.
10
MISE EN GARDE
!
(Figure 15
Figure 2
et la
−
Figure
20) et
