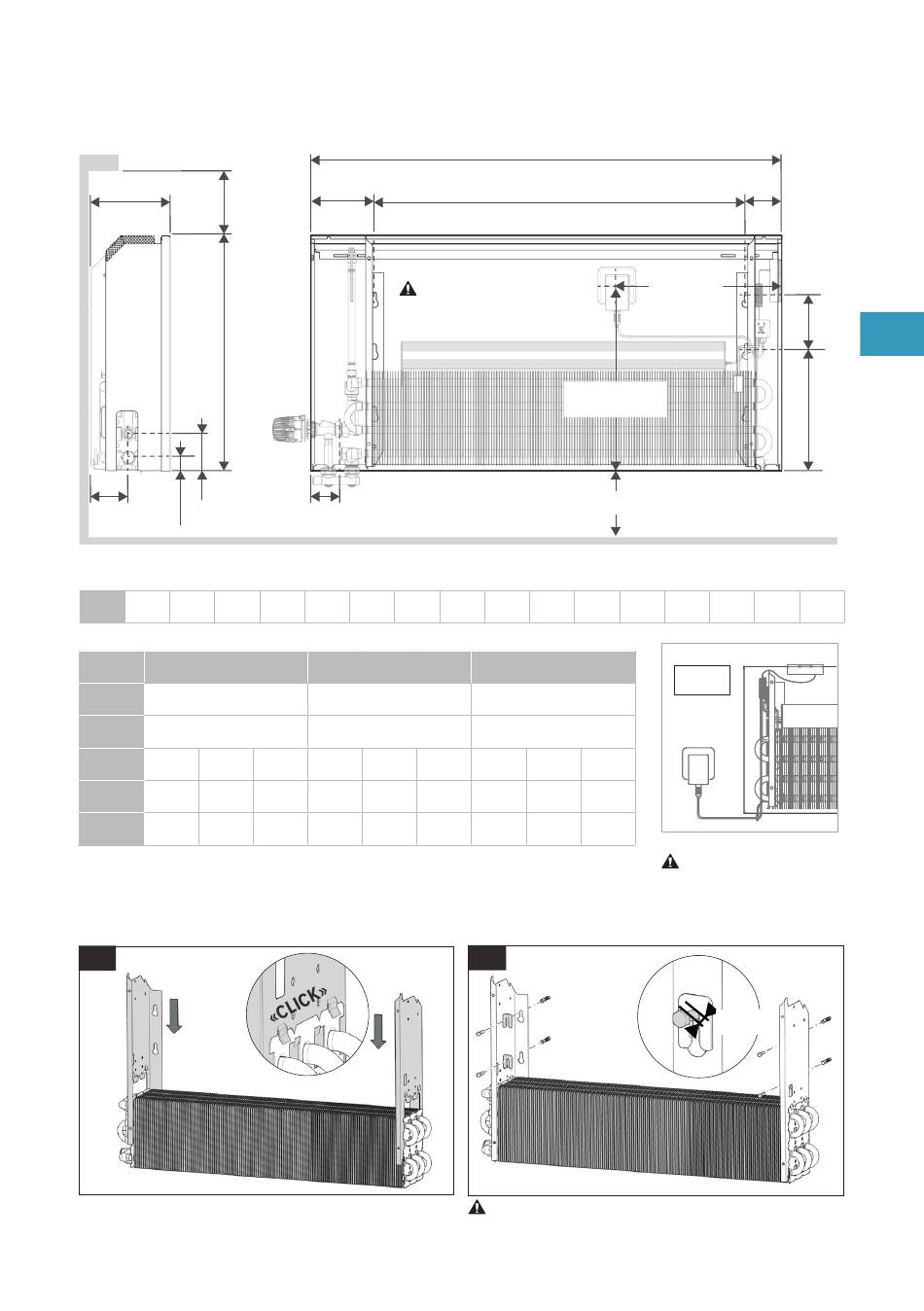

2.1. AFMETINGEN
B
Min.120
H
75
X 25
L 500 600 700
TYPE 10 - 11
B 120
X 53
H 350 500
Y 225 265
Z 40 110
2. INSTALLATIE
01
JAGA N.V. | LINEA PLUS HYBRID - ACO/B | HANDLEIDING | 2024.09.12 | V.1.02
134
230V niet mogelijk binnen
omkasting bij H350.
65
800 900 1000 1100 1200 1400 1600 1800 2000 2200 2400 2600 2800
15 - 16
170
78
650 350 500 650
265 225 265 265
260 / 110 260
L
L-212
Min. 350
Min. 120
20 - 21
220
103
350 500 650
225 265 265
/ 110 260
02
Het type wand bepaalt welk type schroef of plug moet
worden gebruikt.
78
Min.250
Z
Y
Afmetingen in mm
H350
230V niet mogelijk binnen
omkasting bij H350.
± 1cm
