1. Éteignez le système et les périphériques connectés, puis débranchez le système de la prise secteur et des périphériques.
REMARQUE :
L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler les
composants internes du système.
2. Ouvrez le système.
3. Tenez la carte par ses bords et alignez le connecteur de carte avec le connecteur de la carte système.
PRÉCAUTION :
Pour éviter d'endommager la carte, vous devez la maintenir par ses bords uniquement.
4. Appuyez sur le bord de la carte jusqu'à ce que la carte soit correctement installée.
5. Si vous installez une carte modulaire, serrez les vis de fixation de la carte à la carte système.
6. Fermez le système.
7. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.

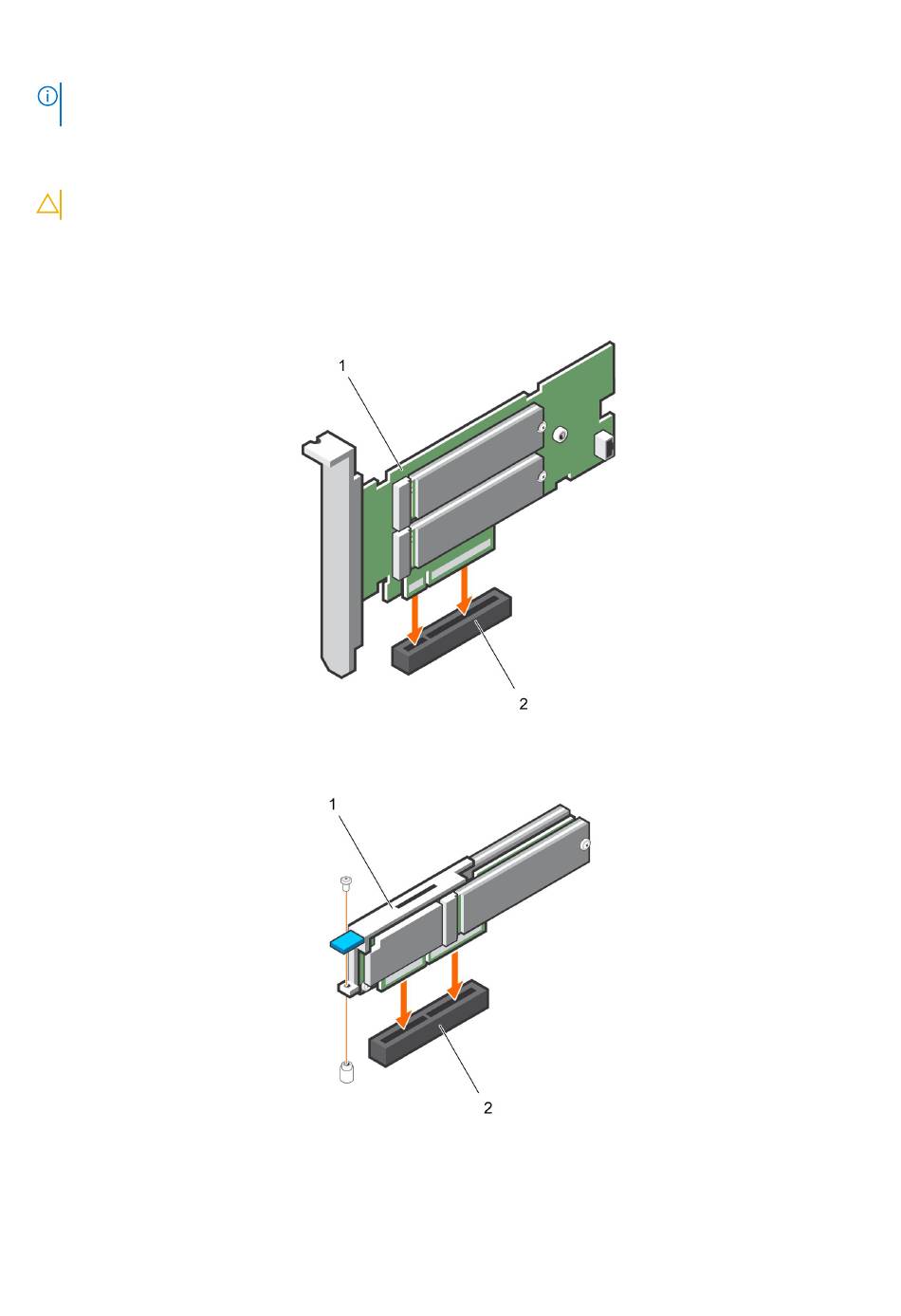

Figure 9. Installation de la carte d'adaptateur BOSS-S1
a. carte BOSS-S1
b. connecteur de carte sur la carte système
Figure 10. Installation de la carte modulaire BOSS-S1
a. Carte modulaire
b. connecteur de carte sur la carte système
18
Déploiement de la carte BOSS-S1
