Cette section fournit un ensemble d'instructions haut niveau pour l'installation et le retrait de la carte BOSS-S1.
Sujets :
•
Retrait de la carte BOSS-S1
•
Installation de la carte BOSS-S1
Retrait de la carte BOSS-S1
PRÉCAUTION :
La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé.
N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit
et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout
dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les
consignes de sécurité fournies avec votre produit.
1. Éteignez le système et les périphériques connectés, puis débranchez le système de la prise secteur et des périphériques.
REMARQUE :
L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler les
composants internes du système.
2. Ouvrez le système.
3. Repérez la carte BOSS-S1 sur la carte système.
PRÉCAUTION :
Pour éviter d'endommager la carte, vous devez la maintenir par ses bords uniquement.
4. Si vous retirez une carte modulaire BOSS-S1, desserrez la vis qui fixe la carte à la carte système.
5. Après avoir vérifié que le support PCIe n'est pas obstrué, soulevez la carte pour la retirer de son connecteur situé sur la carte système.

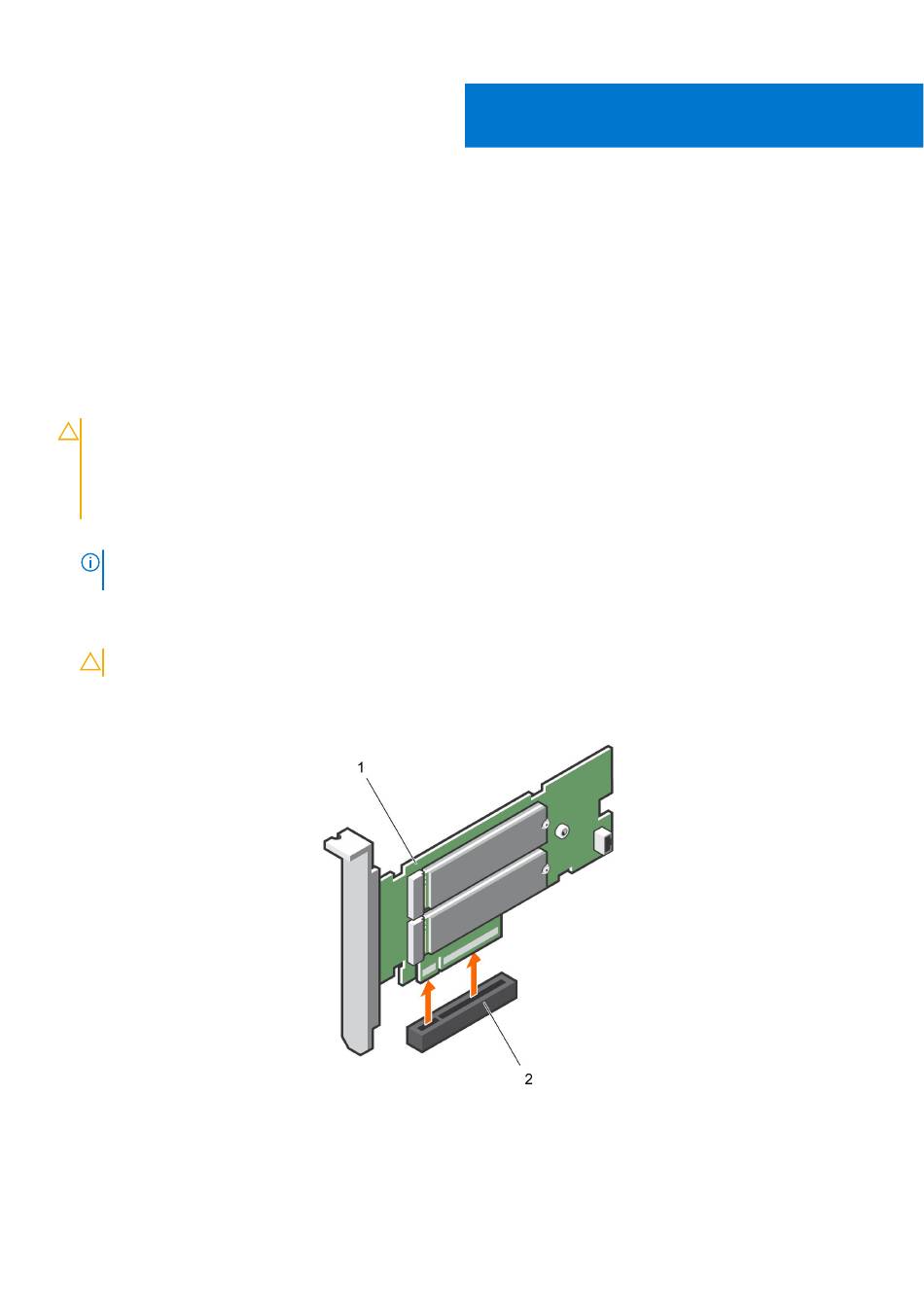

Figure 3. Retrait de la carte d'adaptateur BOSS-S1
a. Carte d'adaptateur BOSS-S1
b. connecteur de carte sur la carte système
