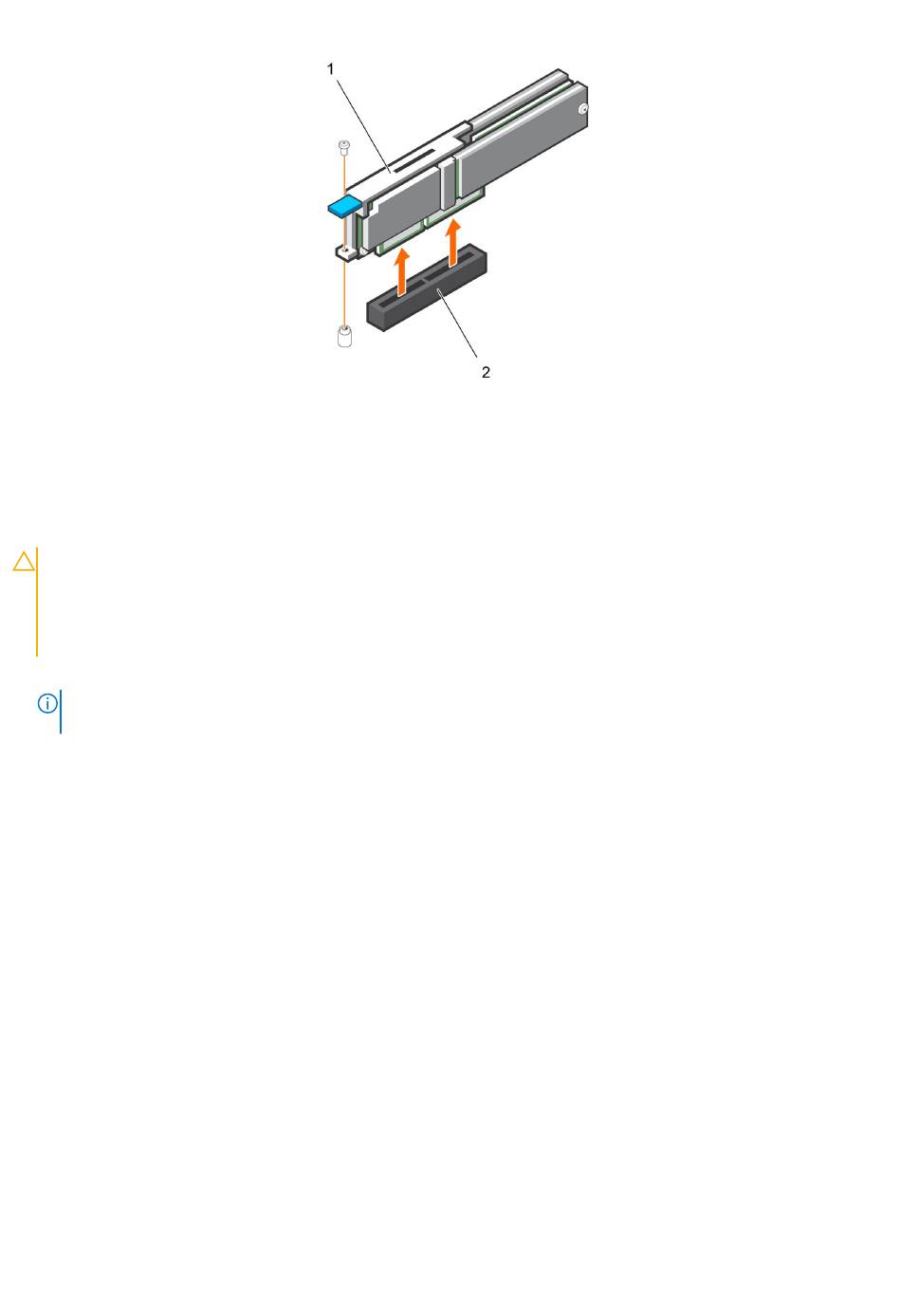

Figure 4. Retrait de la carte modulaire BOSS-S1
a. Carte modulaire BOSS-S1
b. connecteur de carte sur la carte système
Retrait du module M.2 SSD de la carte BOSS-S1
PRÉCAUTION :
La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé.
N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit
et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout
dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les
consignes de sécurité fournies avec votre produit.
1. Éteignez le système et les périphériques connectés, puis débranchez le système de la prise secteur et des périphériques.
REMARQUE :
L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler les
composants internes du système.
2. Ouvrez le système.
3. Retirez la carte BOSS-S1 du système. Voir
4. Retirez la vis qui fixe le module M.2 SSD sur la carte BOSS-S1.
5. Faites glisser et éloignez le module SSD M.2.
Retrait de la carte
BOSS-S1.
Déploiement de la carte BOSS-S1
15
