- Page 1 Products Solutions Services BA00459C/14/FR/17.24-00 71675215 2024-08-07 Manuel de mise en service Viomax CAS51D Capteur photométrique pour la mesure du CAS et des nitrates...
- Page 2 Sommaire Viomax CAS51D Sommaire 10.3 Maintenance des filtres optiques et de la Informations relatives au lampe flash ......39 document .
- Page 3 Documentation En complément de ce manuel de mise en service, les documentations suivantes sont disponibles sur les pages produit de notre site internet : Information technique Viomax CAS51D, TI00459C Endress+Hauser...
- Page 4 être réalisées par le fabricant ou par le service après-vente. Utilisation conforme Le Viomax CAS51D est un capteur photométrique destiné à la mesure du CAS et des nitrates dans les liquides. Il est particulièrement adapté à une utilisation dans les applications suivantes : •...
- Page 5 Viomax CAS51D Consignes de sécurité de base Sécurité de fonctionnement Avant de mettre l'ensemble du point de mesure en service : 1. Vérifier que tous les raccordements sont corrects. 2. S' a ssurer que les câbles électriques et les raccords de tuyau ne sont pas endommagés.

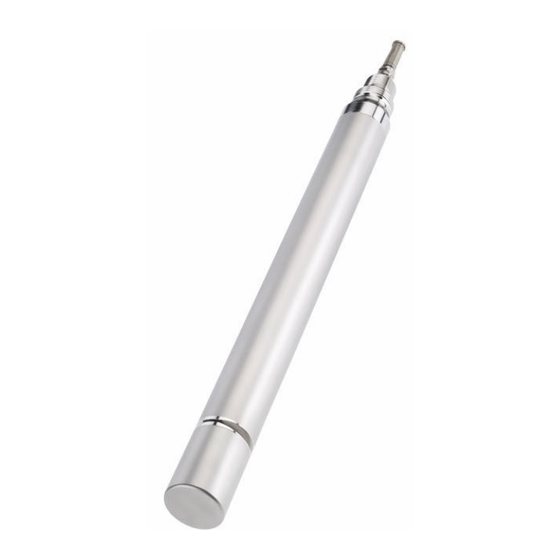

- Page 6 Description du produit Viomax CAS51D Description du produit Construction du produit Le capteur présente un diamètre de 40 mm et peut être utilisé directement et complètement dans le process sans nécessiter de prélèvement d' é chantillon supplémentaire (in situ). L' u ne des versions du capteur mesure la quantité de nitrates dans le produit alors que l' a utre version mesure la valeur CAS du produit.
- Page 7 Viomax CAS51D Description du produit Dans la fente de mesure, le produit (eau, ingrédients dissous et particules) absorbe la lumière sur l' e nsemble du spectre. Dans la gamme de longueur d' o nde de mesure, la composante mesurée absorbe une partie supplémentaire d' é nergie de la lumière.
- Page 8 Description du produit Viomax CAS51D Tendances : • Une teneur en MES plus élevée ou une turbidité plus forte réduit la fin d' é chelle supérieure, autrement dit diminue la gamme de mesure. • Des teneurs élevées en DCO font chuter le seuil haut de la gamme de mesure, ce qui réduit la gamme de mesure.
- Page 9 Viomax CAS51D Description du produit Tendances : • Les substances oxydables, absorbant à 550 nm, faussent le résultat de mesure. Dans ce cas, une comparaison ou un étalonnage s' i mposent. • La coloration qui absorbe dans le domaine spectral augmente la valeur mesurée.
- Page 10 Réception des marchandises et identification du produit Viomax CAS51D Réception des marchandises et identification du produit Réception des marchandises Dès réception de la livraison : 1. Vérifier que l' e mballage n' e st pas endommagé. Signaler immédiatement tout dommage au fabricant.
- Page 11 Viomax CAS51D Réception des marchandises et identification du produit 4.2.3 Adresse du fabricant Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 70839 Gerlingen Allemagne Contenu de la livraison La livraison comprend : • Capteur dans la version commandée • Manuel de mise en service ‣...
- Page 12 Montage Viomax CAS51D Montage Conditions de montage 5.1.1 Dimensions NPT “ ¾ NPT “ ¾ 40 (1.57) 40 (1.57) A0013208 A0013193 3 Dimensions du capteur avec fente de mesure de 2 Dimensions du capteur avec fente de mesure de 8 mm (0,31 in).
- Page 13 Viomax CAS51D Montage NPT “ ¾ 40 (1.57) A0031311 4 Dimensions du capteur avec fente de mesure de 40 mm (1,57 in). Unité : mm (in) 5.1.2 Instructions de montage 1. Ne pas installer l' a ppareil à des endroits où se forment des poches d' a ir et des bulles de mousse.
- Page 14 Chambre de passage CAV01 A0055564 8 Horizontale, dans la chambre de passage CAV01, la flèche indique le sens d' é coulement Capteur Viomax CAS51D Chambre de passage Entrée du produit Sortie du produit Endress+Hauser...
- Page 15 Montage Chambre de passage Flowfit CYA251 A0032901 9 Position horizontale, dans la chambre de passage CYA251, la flèche indique le sens d' é coulement Capteur Viomax CAS51D Raccord de rinçage Sortie du produit Chambre de passage Bouchon Entrée du produit...
- Page 16 Montage Viomax CAS51D Montage du capteur 5.2.1 Installation immergée Montage fixe avec support pour eaux usées A0013347 A0013215 10 Installation sur garde-corps 11 Montage avec colonne de montage Support pour eaux usées Flexdip CYA112 Capot de protection climatique...
- Page 17 Viomax CAS51D Montage Montage avec support à chaîne A0013348 A0013351 12 Support à chaîne sur garde-corps 13 Support à chaîne sur colonne de montage Sonde pour eaux usées Flexdip CYA112 Capot de protection Support Flexdip CYH112 Transmetteur multivoie Liquiline CM44x Garde-corps Sonde pour eaux usées Flexdip CYA112...
- Page 18 Chambre de passage CAV01 A0055544 14 Ensemble de mesure avec chambre de passage CAV01 Transmetteur Capteur Viomax CAS51D Support Chambre de passage Monter le capteur dans la chambre conformément aux instructions du manuel de mise en service (BA02211C). Montage de la chambre de passage dans le bypass A0055543 ...
- Page 19 Viomax CAS51D Montage 1. Raccorder l' e ntrée et la sortie du produit aux raccords de tuyau de la chambre. La chambre est remplie par le bas et est donc autoventilée. 2. Monter un diaphragme ou une vanne d' a justage dans la conduite principale pour garantir que la pression p1 est supérieure à...
- Page 20 Transmetteur Chambre de passage Sortie du produit Bouchon Entrée du produit Capteur Viomax CAS51D Monter le capteur dans la chambre conformément aux instructions du manuel de mise en service (BA00495C). Montage de la chambre de passage dans le bypass A0056262 ...
- Page 21 Viomax CAS51D Montage 3. Veiller à ce que le débit atteigne au moins 100 l/h (26,5 gal/h). 4. Tenir compte de l' a ugmentation des temps de réponse. Montage de la chambre dans un écoulement ouvert En alternative à un fonctionnement dans le bypass, il est également possible de faire passer par la chambre le flux d' é...
- Page 22 Montage Viomax CAS51D Montage de l'unité de nettoyage A0013263 20 Nettoyage à l' a ir comprimé Nettoyage des fentes de mesure de 2 mm (0,08 in) et 8 mm (0,31 in) Nettoyage des fentes de mesure de 40 mm (1,57 in) Adaptateur de 8 mm (0,31) Tuyau de 300 mm (11,81 in) (Ø...
- Page 23 Viomax CAS51D Montage Raccorder à l' o uverture du connecteur coudé le tuyau de l' a limentation en air comprimé sur l' e mplacement de montage. 4. Utiliser si nécessaire la section de tuyau avec raccord de tuyau fournie avec le capteur.
- Page 24 Raccordement électrique Viomax CAS51D Raccordement électrique AVERTISSEMENT L'appareil est sous tension ! Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ! ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
- Page 25 Viomax CAS51D Raccordement électrique 5. Poser le câble dans le boîtier de sorte que le blindage de câble mis à nu s' a dapte dans l' u n des colliers de câble et que les fils puissent être posés facilement jusqu' a u connecteur du module électronique.
- Page 26 Raccordement électrique Viomax CAS51D Contrôle du raccordement État et spécifications de l'appareil Action ‣ L' e xtérieur du capteur, de la sonde/chambre ou du Procéder à un contrôle visuel. câble est-il exempt de dommage ? Raccordement électrique Action ‣ Les câbles montés sont-ils exempts de toute Procéder à...
- Page 27 Viomax CAS51D Mise en service Mise en service Contrôle de fonctionnement Avant la mise en service, s' a ssurer des points suivants : • Le capteur est correctement monté • Le raccordement électrique est correct ‣ Avant la mise en service, vérifier la compatibilité des matériaux chimiques, la gamme de température et la gamme de pression.
- Page 28 Configuration Viomax CAS51D Configuration ‣ Vérifier qu' u ne valeur mesurée représentative est affichée sur le transmetteur. ‣ Pour les solides ayant tendance à se déposer, veiller à ce que le produit soit suffisamment brassé. Étalonnage L' é talonnage est réalisé dans le process en comparant les valeurs avec une méthode standard externe, en étalonnant à...
- Page 29 Viomax CAS51D Configuration 2. Pour effectuer l' é talonnage, immerger le capteur dans le produit de sorte que la fente de mesure soit complètement remplie de produit. La fente de mesure doit être débarrassée de toutes les bulles et poches d' a ir durant l' i mmersion.
- Page 30 Configuration Viomax CAS51D Principe d'un étalonnage en deux points Les déviations de la valeur mesurée doivent être compensées en 2 points différents dans une application (p. ex. la valeur maximale et minimale de l' a pplication). L' o bjectif est d' a ssurer un niveau de précision de mesure maximum entre ces deux valeurs extrêmes.
- Page 31 Viomax CAS51D Configuration Principe de l'étalonnage en plusieurs points A0039322 27 Principe de l' é talonnage à points multiples (3 points) Valeur mesurée Valeur échantillon cible Étalonnage usine Étalonnage dans l' a pplication 1. Sélectionner le bloc de données.
- Page 32 Configuration Viomax CAS51D Principe de l'entrée d'un facteur Avec la fonction "Facteur", les valeurs mesurées sont multipliées par un facteur constant. La fonctionnalité correspond à un étalonnage en 1 point. Exemple : Ce type d' a justage peut être sélectionné si les valeurs mesurées sont comparées aux valeurs de laboratoire sur une longue période de temps et si toutes les valeurs sont trop basses d' u n...
- Page 33 Viomax CAS51D Configuration Principe de l'entrée d'un offset Avec la fonction "Offset", les valeurs mesurées sont décalées d' u ne quantité constante (ajoutée ou soustraite). A0039330 29 Principe d' u n offset Valeur mesurée Valeur échantillon cible Étalonnage en usine Étalonnage de l' o ffset...
- Page 34 Configuration Viomax CAS51D 2. Prendre les mesures appropriées pour s' a ssurer que le processus de réduction des nitrates dans l' é chantillon ne progresse plus, comme la filtration immédiate (0,45 µm) de l' é chantillon selon DIN 38402. 3. Déterminer la concentration de nitrates dans l' é chantillon par la méthode en laboratoire (par exemple, par la méthode colorimétrique avec un test en cuvette ‐...
- Page 35 Viomax CAS51D Configuration 8.1.6 Capteur de CAS Le bloc de données requis est activé en sélectionnant l' a pplication en question et peut être adapté à cette application à l' a ide des options suivantes : • Étalonnage (1 à 10 points) •...
- Page 36 Configuration Viomax CAS51D Process avec des valeurs de CAS extrêmement variables Enregistrer les points d' é talonnage dans différents états de fonctionnement. Exemple de l' e ntrée d' u ne station d' é puration des eaux usées : • Après une période pluvieuse •...
- Page 37 Viomax CAS51D Diagnostic et suppression des défauts Diagnostic et suppression des défauts Pour la recherche des défauts, il faut prendre en compte l' e nsemble du point de mesure : • Transmetteur • Raccordements et câbles électriques • Support /chambre •...
- Page 38 Maintenance Viomax CAS51D Maintenance ATTENTION Acide ou produit Risque de blessures, d' e ndommagement des vêtements et du système ! ‣ Porter des lunettes de protection et des gants de sécurité. ‣ Nettoyer les éclaboussures sur les vêtements et autres objets.
- Page 39 été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
- Page 40 Accessoires Viomax CAS51D Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. Les accessoires listés sont techniquement compatibles avec le produit dans les instructions. 1. Des restrictions spécifiques à l' a pplication de la combinaison de produits sont possibles.
- Page 41 Viomax CAS51D Accessoires 12.1.3 Nettoyage Brosses de nettoyage • Brosses pour le nettoyage de la fente de mesure (pour toutes les tailles de fente) • Référence : 71485097 Nettoyage à l'air comprimé pour CAS51D • Pression : 1,5 … 2 bar (21,8 … 29 psi) •...
- Page 42 Caractéristiques techniques Viomax CAS51D Caractéristiques techniques 13.1 Entrée Variables mesurées Nitrates -N [mg/l], NO [mg/l] CAS [1/m], DCO [mg/l], COT [mg/l], DBO [mg/l], COD [mg/l], transmission [%] Gamme de mesure CAS51D-**A2 (fente de mesure 0,1 à 50 mg/l NO 2 mm (0,08 in)) 0,4 à...
- Page 43 Viomax CAS51D Caractéristiques techniques 13.2 Performances Conditions de référence 20 °C (68 °F), 1013 hPa (15 psi) Écart de mesure Nitrates Pour 0,1 à 50 mg/l NO -N (fente de mesure 2 mm (0,08 in)) : 2 % de la pleine échelle au dessus de 10 mg/l 0,4 % de la pleine échelle au-dessous de 10 mg/l...
- Page 44 Caractéristiques techniques Viomax CAS51D Meilleure que 0,2 % de la fin d' é chelle sur une semaine 13.3 Environnement Gamme de température –20 … 60 °C (–4 … 140 °F) ambiante Température de stockage –20 … 70 °C (–4 … 158 °F)
