Invacare® Esprit Action® 4 NG
Réglage de la palette repose-pieds
Il existe trois modèles de palettes repose-pieds.
• Palettes repose-pieds réglables en hauteur, version (1)
1. Desserrage de la vis à moletteC.
2. Choisissez l'une des positions prédéfinies et serrez
la vis à molette C dans la position souhaitée.

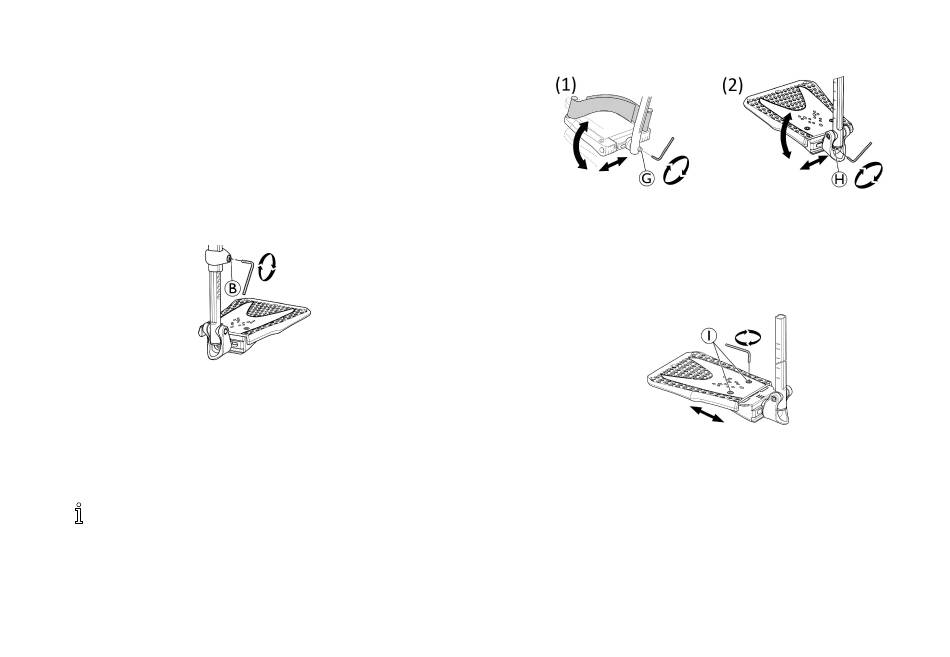

• Palettes repose-pieds standard réglables en hauteur,
version (2)
1. Desserrez la vis de fixation B à l'aide d'une clé
Allen de 5 mm.
2. Réglez la hauteur et veillez à ce que la vis soit bien
positionnée dans l'une des encoches sur le tube de
la palette repose-pieds.
3. Serrez la vis de fixation B (3 à 5 Nm) dans la
position souhaitée.
La distance entre la partie inférieure du
repose-pieds et le sol doit être de 50 mm au
moins.
34
• Palettes repose-pieds réglables en profondeur, angle (1)
et largeur (2)
1. Desserrez la vis de fixation G ou H à l'aide d'une
clé Allen de 5 mm.
2. Réglez la profondeur et l'angle et serrez fermement
la vis de fixationG (12 Nm) ou H (8–9 Nm) dans la
position souhaitée.
• Palettes repose-pieds réglables en largeur (2) :
1. Desserrez les deux vis de fixation I à l'aide d'une
clé Allen de 5 mm.
2. Réglez la largeur et serrez fermement les deux vis
de fixation I (3 à 5 Nm) dans la position souhaitée.
Invacare recommande de confier le réglage de la palette
repose-pieds à un technicien qualifié.
