1. Desserrez la vis dans le bloc d'arrêt B.
2. Desserrez la manette A.
3. Réglez l'appui-tête à la hauteur souhaitée.
4. Resserrez la manette A jusqu'au niveau de la fixation
de l'appui-tête.
5. Faites glisser le bloc d'arrêt B.
6. Resserrez la vis.
Il est désormais possible de retirer l'appui-tête et de
le réinsérer dans la position souhaitée sans avoir à
effectuer d'autres réglages.

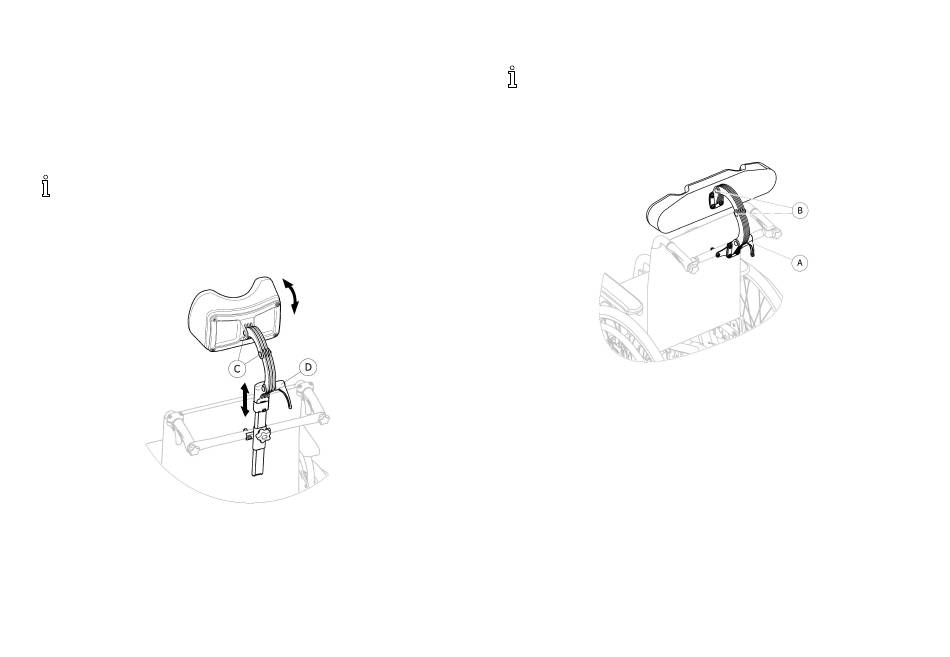

Réglage de la profondeur/de l'angle
1. Desserrez la poignée D.
2. Desserrez les vis C.
3. Réglez la profondeur et l'angle de l'appui-tête.
4. Resserrez la poignée et les vis.
1640532-D
4.3 Appui-tête Junior
Le réglage de la hauteur, de la profondeur et de
l'angle s'effectue en positionnant les supports en
ciseaux de l'appui-tête dans différentes combinaisons.
Réglage de la hauteur, de la profondeur et de l'angle
1. Desserrez la poignée A.
2. Desserrez les vis B à l'aide d'une clé Allen de 5 mm.
3. Réglez la hauteur, la profondeur et l'angle de l'appui-tête
en déplaçant les supports en ciseaux jusqu'à obtention
de la position voulue.
4. Resserrez la poignée A et les vis B (5–6 Nm).
