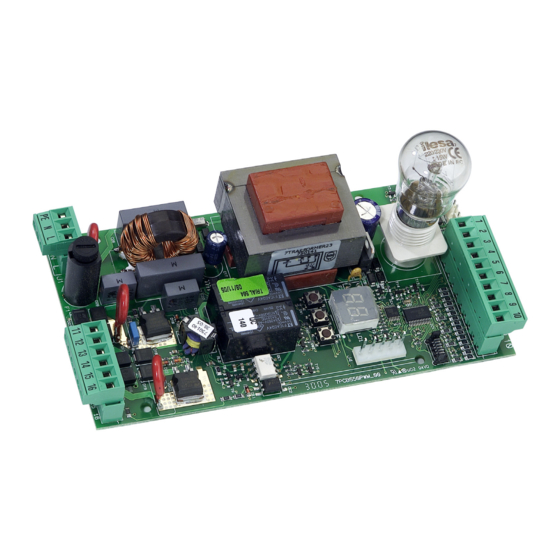

Sommaire des Matières pour FAAC E550

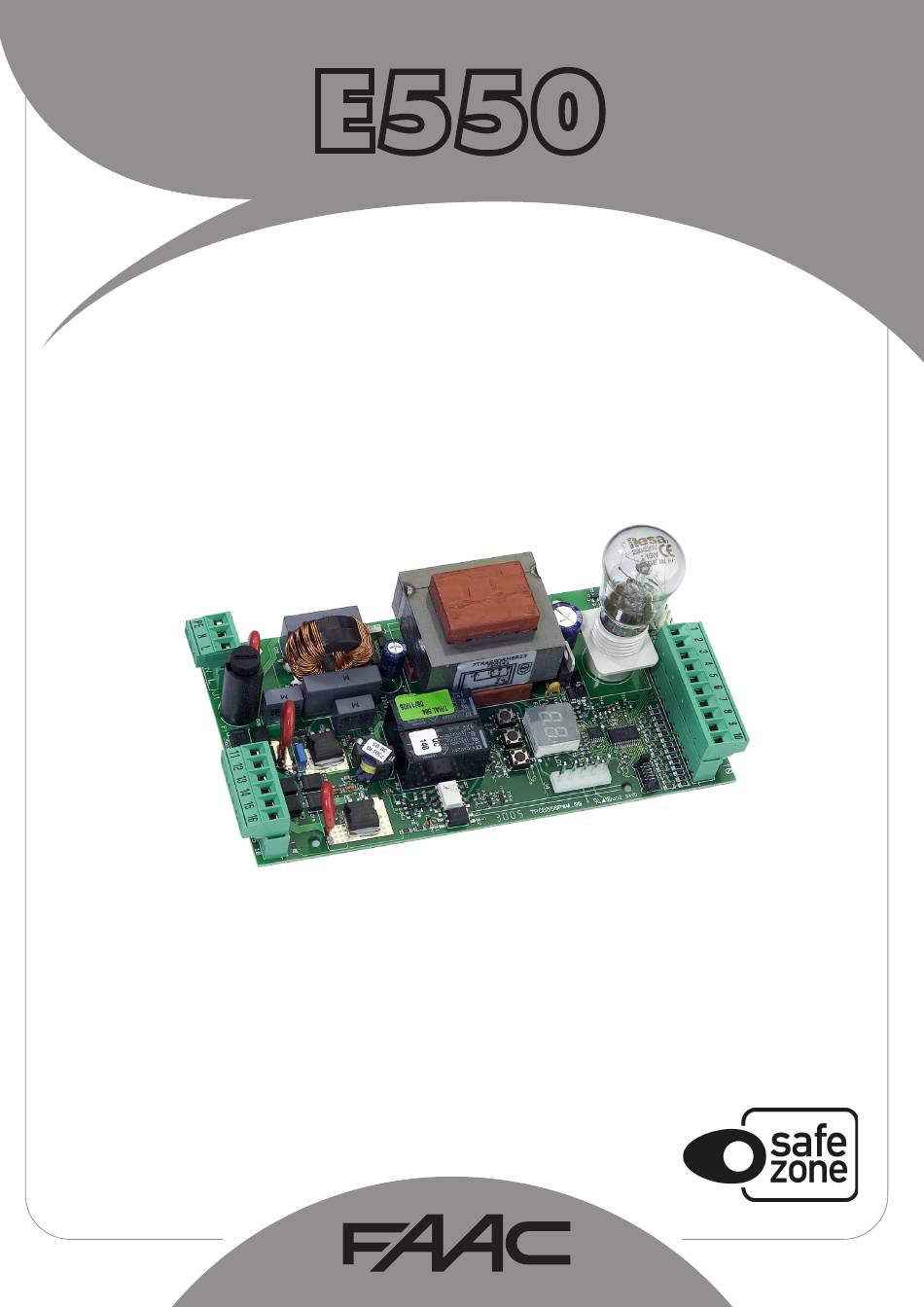

  • Page 1 E550...
  • Page 2 INDEX 1 AVERTISSEMENTS ..............................3 2 CARACTÉRISTIQUES TECHNIQUES..........................3 3 PARAMÈTRES DE FONCTIONNEMENT ........................3 4 LAYOUT ET COMPOSANTS E550 ..........................3 4.1 DESCRIPTION DES COMPOSANTS ..........................3 5 CONNEXIONS ÉLECTRIQUES ........................... 4 5.1 DESCRIPTION DES CONNEXIONS ..........................4 5.1.1 BORNIER J1 (haute tension) ............................4 5.1.2 BORNIER J2 (haute tension) ............................4...
  • Page 3 G r â c e   à   l a   g e s t i o n   d ’ u n   e n c o d e u r   e t   d e s   f i n s   d e   c o u r s e   e n   o u v e r t u r e   e t   f e r m e t u r e,   e l l e  peut  garantir,  si  on  l’utilise  correctement,  une  installation  conforme  aux  règles  de  sécurité  en  vigueur.    L’armoire électronique E550 SLAVE est une interface pour le second moteur sur laquelle est également montée la  lampe de courtoisie. 2 CARACTÉRISTIQUES TECHNIQUES 4 LAYOUT ET COMPOSANTS E550 Tension d’alimentation 230 / 50. Vca (+6% -10%) / Hz. Puissance absorbée (W)
  • Page 4 MOTEUR accessoires. 5 = FCA = Contact Fin de course d’ouverture (N.F.). Double moteur Fig. 3 Le fin de course d’ouverture est constitué par un micro-pous- soir qui, actionné par la came quand la porte atteint la posi- tion ouverte, arrête le mouvement immédiatement ou bien,    E550 suivant la programmation effectuée, au bout de 3 s. 6 = FCC = Contact Fin de course de fermeture (N.F.). LAMPE Le fin de course de fermeture est constitué par un micro-poussoir    CLIGNOTANTE qui, actionné par la came quand la porte atteint la position  MOTEUR fermée,  arrête  le  mouvement  immédiatement  ou  bien,   ...
  • Page 5 8 = FSW CL = Contact Sécurités en Fermeture (N.F.) 6 LEDS DE SIGNALISATION (état des entrées) On entend par sécurités tous les dispositifs (photocellules,  bords sensibles, etc.) avec un contact N.F. qui, en présence  Sur la carte, un afficheur à deux chiffres indique l’état des  d’un obstacle dans la zone qu’ils protègent, interviennent  entrées  durant  le  fonctionnement  normal.  On  indique  en inversant le mouvement de fermeture de la porte. Elles  ci-après la  correspondance exacte  entre les  segments  n’ont pas d’effet durant la phase d’ouverture, à l’exception    horizontaux  (que  nous  appellerons  désormais  LEDs)  de  de la fonction Ad (voir chap. 7.4. - Programmation avancée). ...
  • Page 6 2) Amener manuellement la porte à mi-ouverture. 3) Bloquer l’opérateur. 4) Mettre le système sous tension. 5) Envoyer une impulsion d’ouverture (OPEN) et vérifier que le moteur exécute une ouverture de la porte. En cas de  fermeture, inverser sur le bornier de la carte les phases du moteur électrique (câbles marron et noir). En présence de deux opérateurs, attribuer aux bornes “COM,OP ,CL”, de la carte E550 et de la carte SLAVE, la même  couleur que les câbles et, s’il faut inverser les phases, les inverser pour les deux moteurs. • La  carte  exécute  un  contrôle  électronique  (qui  demande  la  présence  du  moteur  connecté)  avant  tout    démarrage.  Si  l’on  essaie  de  faire  fonctionner  la  carte  sans  la  charge  du  moteur  ou  avec  une  charge   ...
  • Page 7 7.4 PROGRAMMATION AVANCÉE On accède à la PROGRAMMATION AVANCÉE par l’intermédiaire des boutons F et +: 1) appuyer sur le bouton F et, en le maintenant enfoncé, appuyer sur le bouton +. 2) lorsqu’on relâche le bouton-poussoir +, l’afficheur indique le nom de la première fonction ( 3) lorsqu’on relâche le bouton-poussoir F, l’afficheur indique la valeur de la fonction modifiable au moyen des touches     + et -. 4) lorsqu’on enfonce de nouveau F (et en le maintenant enfoncé), l’afficheur indique le nom de la fonction suivante,      etc.  5) arrivés à la dernière fonction, en appuyant sur le bouton F, on sort de la programmation et l’afficheur affiche de      nouveau l’état des entrées (voir chapitre 6). 6) À tout endroit de la PROGRAMMATION AVANCÉE, on peut sauver les modifications et sortir directement en appuyant      sur le bouton-poussoir F et, en le maintenant enfoncé, appuyer simultanément sur le bouton-poussoir - . Le tableau suivant (Tabl. 3) indique la séquence des fonctions accessibles en PROGRAMMATION AVANCÉE. 7.5 IDENTIFICATION DES LIMITES DE LA POSITION DE LA PORTE Durant son mouvement, la porte basculante a besoin de forces, de vitesses et de sensibilités différentes suivant sa  position. Cette armoire électronique est munie d’un réglage indépendant des paramètres ( ,  ,  ,  ,  ,  )  durant la phase de fermeture entre la partie supérieure (zone B) et la partie inférieure (zone A) de la porte. Pour identifier les deux zones A et B, il faut identifier le point X; voir la Fig. 5 ou 6. 1)   Déverrouiller l’opérateur. 2)   Positionner la porte basculante à 30°. 3)   Pour faciliter le positionnement de la porte à 30°, utiliser le gabarit de positionnement, présent à la fin de        ce manuel.
  • Page 8 Tabl. 3 PROGRAMMATION AVANCÉE Afficheur Fonction dF01 POSITION DE LA PORTE: Affiche la position de la porte durant le mouvement motorisé de à       Pour l’explication du paramètre voir chapitre 7.5   LIMITE SUPÉRIEURE DE LA ZONE A: Définit la limite supérieure de la zone  , pour le réglage des fonctions successives de force, de vitesse et de  sensibilité de l’encodeur (introduire la valeur de d’après les explications fournies au chapitre 7.5).   ,  ,  .        LIMITE SUPÉRIEURE DE LA ZONE B: Définit la limite supérieure de la zone  pour le réglage des fonctions successives de force, de vitesse et de ...
  • Page 9 Dans le cas contraire, modifier les paramètres de force, de vitesse et de sensibilité pour revenir aux valeurs établies. 9 FONCTIONNEMENT DE L’ENCODEUR ET DE L’EMBRAYAGE ÉLECTRONIQUE (ANTI-ÉCRASEMENT) Grâce  à  la  gestion  d’un  encodeur  et  d’un  système  électronique  de  réglage  du  couple  du  moteur,  l’armoire  E550    garantit, si elle est correctement utilisée, une installation conforme aux règles de sécurité en vigueur. L’encodeur  est  actif  aussi  bien  durant  la  phase  d’ouverture  que  durant  la  phase  de  fermeture  de  la  porte,  jusqu’à   ...
  • Page 10 10 LOGIQUES DE FONCTIONNEMENT Tabl. 4/a LOGIQUE “E” IMPULSIONS ÉTAT OPEN FSW CL FSW OP STOP AUTOMATISME aucun effet aucun effet aucun effet FERMÉE ouvre  (inhibe ouverture) (inhibe ouverture) (fonction Ad exclue) voir bloque le bloque le   EN OUVERTURE aucun effet fonctionnement programmation fonctionnement aucun effet bloque le OUVERTE ferme  aucun effet fonctionnement (fonction Ad exclue)
