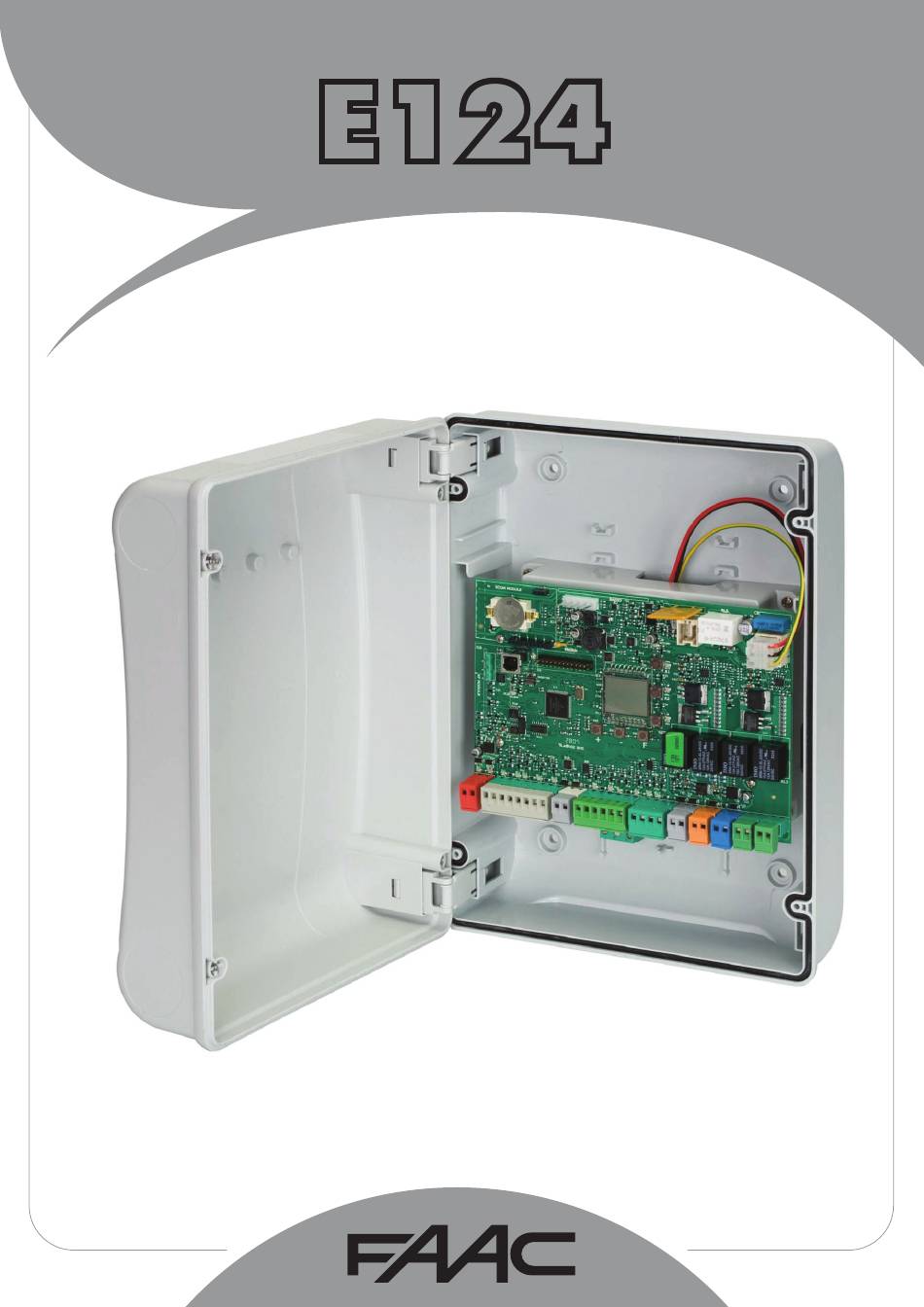

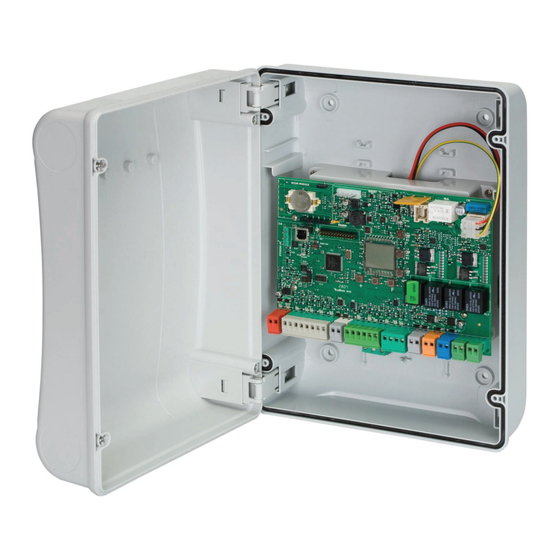

  • Page 1 E124...

  • Page 3: Avertissements

    CEE suivantes 2006/95/CE Directive Basse Tension 2004/108/CE Directive Compatibilité Électromagnétique Note supplémentaire: homogène (tous les produits sont fabriqués par FAAC S.p.A.). Bologna, le 01 Mars 2014 A.Marcellan CARACTÉRISTIQUES TECHNIQUES Alim. primaire en provenance du réseau avec platine d’alimentation switching 230/115 V~ - 50/60 Hz...

  • Page 4: Layout Et Composants E124

    LAYOUT ET COMPOSANTS E124 DL15 DL14 DL16 DL17 DL19 DL18 DL20 DL12 DL13 DL10 DL11 DESCRIPTION DES COMPOSANTS AFFICHEUR DE SIGNALISATION ET DE PROGRAMMATION DL16 SIGNALISATION DU BOUTON-POUSSOIR “SW1” (BOUTON-POUSSOIR R1) BOUTON-POUSSOIR DE PROGRAMMATION “R1” DL17 SIGNALISATION DU BOUTON-POUSSOIR “SW2” (BOUTON-POUSSOIR R2) BOUTON-POUSSOIR DE PROGRAMMATION “R2”...

  • Page 5: Bornier Moteurs

    ALIMENTATION BORNIER MOTEURS J11 (MOT1): Connexion du moteur branché sur le vantail 1, c’est-à- dire le vantail qui, durant une ouverture, s’ouvre en premier lieu. J12 (MOT2): Connexion du moteur branché sur le vantail 2, c’est-à- dire le vantail qui s’ouvre en second lieu. 115 V ~ 230 V ~ Si un seul moteur est branché, le connecter à...

  • Page 6: Connexions Électriques

    CONNEXION DISPOSITIFS DE SÉCURITÉ TRADITIONNELS Le tableau ci-dessous indique les programmations du DIP-SWITCHE à l’intérieur de l’émetteur et du récepteur des photocellules BUS-2EASY. Avec l’armoire électronique E124, on peut utiliser des pho- des photocellules à BUS-2EASY. Connexion d’aucun dispositif de sécurité et de STOP DL1 = Alignement DL2 = État BUS-2EASY/...
  • Page 7 RACCORDEMENT ENCODEUR BUS 2-EASY Le vantail 1 s’ouvre d’abord et se ferme ensuite Anta 1 Anta 2 Anta 2 Anta 1 Raccorder les 2 câbles de l’encodeur à l’entrée BUS-2EASY (borne rouge) sur la carte électronique. Encodeur absolu Encodeur relatif S700H/S800H Encodeur absolu S800H ENC...

  • Page 8: Connecteur J13 - Embrochage Rapide Module Xf

    Connecteur J13 - Embrochage rapide MODULE XF peut mémoriser l’ouverture totale (OPEN A) et l’ouverture partielle (OPEN B) de l’automatisme jusqu’à un maximum de 256 canaux. On n’active et désactive les cartes qu’après avoir mis l’installation hors tension. PROGRAMMATION La programmation est subdivisée en deux niveaux : programmation de BASE programmation AVANCÉE Les phases de la programmation sont détaillées ci-après (voir Tabl.) :...

  • Page 9: Programmation De Base

    FAAC. (voir colonne = 0). Configure les paramètres avec des valeurs PAR DÉFAUT cor- respondant à une installation munie des opérateurs FAAC 412, 413/415, 770, 390, 770N (voir colonne Configure les paramètres avec des valeurs PAR DÉFAUT cor- respondant à une installation munie des opérateurs FAAC 391 (voir colonne Configure les paramètres avec des valeurs PAR DÉFAUT corre-...
  • Page 10 Display Fonction de base TEMPS DE PAUSE A (affiché uniquement si la logique sélectionnée prévoit une refermeture automatique) : C’est le temps de pause en ouverture TOTALE (exclusivement validé dans les logiques avec temps de pause). Réglable de à s, à intervalles d’1 s. Lorsqu’on dépasse la valeur 59, l’affichage indique les minutes et les di- zaines de secondes (séparées par un point) avec un réglage à...
  • Page 11 Display Fonction de base UTILISATION DE L’ENCODER : Permet de valider/invalider l’utilisation des encoders (encoder à BUS GATECODER) : = encoder sur les deux moteurs = encoders désactivés Lorsque vous utilisez des configurations , il est obligatoire d’utiliser l’encodeur, n’est pas sélectionna- FIN DE COURSE EN OUVERTURE: Permet de sélectionner ou de désactiver l’utilisation des fins de course en ouverture sur les vantaux battants.
  • Page 12 Display Fonction de base ACTIONNEMENT homme mort MOTEUR 2 (exclusivement affiché avec la fonction OUVRE (en affichant ) tant que le bouton reste enfoncé FERME (en affichant ) tant que le bouton reste enfoncé ACTIONNEMENT homme mort MOTEUR 1 OUVRE (en affichant ) tant que le bouton reste enfoncé...

  • Page 13: Programmation Avancée

    PROGRAMMATION AVANCÉE Display Fonction avancée TEMPS DE FORCE MAXIMALE AU DÉMARRAGE : Permet de sélectionner le temps de démarrage. Durant le démarrage, les moteurs distribuent la force maximale pour démarrer l’actionnement. Réglable de à s, à intervalles d’1 s (si l’on ignore le niveau de force sélectionné...
  • Page 14 Display Fonction avancée RALENTISSEMENT VANTAIL 2 (exclusivement affiché avec la fon- ction Prermet de régler l’espace de ralentissement en tant que pourcentage de la course totale du vantail 2. Réglable de à %, à intervalles de 1%. PRÉCLIGNOTEMENT : Permet d’activer/désactiver le préclignotement. Durée préclignotement = 3 s.
  • Page 15 Display Fonction avancée catement. = actif = exclu Cette fonction peut être utile pour respecter la courbe d’im- pact requise par les normes en vigueur. D’autres programmations, plus détaillées, sont possibles à travers la programmation à partir de l’OI (voir instructions OUT 1 Permet de sélectionner la sortie OUT1 (open collector N.O.) dans une des fonctions suivantes :...

  • Page 16: Programmation Des Cycles (En Milliers)

    Display Fonction avancée DEMANDE D’ASSISTANCE - COMPTEUR DE CYCLES (associée aux deux fonctions successives) : Permet d’activer la signalisation de demande d’entretien (entretien pro- est atteint (d’après les fonctions successives La signalisation consiste en un préclignotement de 8 s (outre le temps éventuellement déjà...

  • Page 17: État De L'automatisme

    ÉTAT DE L’AUTOMATISME Permet de quitter la programmation en choisissant de sauver ou non la configuration qu’on vient d’exécuter. sélectionner le choix : pour SAUVER et QUITTER la programmation pour QUITTER la programmation SANS SAUVER F pour confirmer ; ensuite, l’afficheur affiche de nouveau l’état de l’automatisme : = FERMÉ...

  • Page 18: Apprentissage Temps Setup

    Fig. exemples d’affichage de l’état BUS-2EASY. En STAND BY (portail fermé et au repos) avec Encoder BUS-2EASY sur vantail 1 et vantail 2 et Photocellules BUS-2EASY connectés et correctement inscrits. En cas deEncoder BUS-2EASY sur vantail 1 et vantail 2 et Photocellules BUS-2EASY correcte- ment connectés et inscrits et avec photocellules en fermeture engagées :...

  • Page 19: Essai De L'automatisme

    Exécuter la procédure de SETUP de la manière suivante : 1. Accéder à la programmation de BASE jusqu’à la fonction , où s’affichera le sigle au relâchement du bouton F. 2. Vérifier que les vantaux du portail sont fermés. Dans le cas contraire, procéder comme suit : Si la pression sur les touches +/R1 et/ou -/R2 commande l’ouverture du vantail correspondant, il est nécessaire de mettre le dispositif hors tension et d’inverser sur le bornier J11 ou J12 les câbles du moteur correspondant.

  • Page 20: Mémorisation Du Codage Radio

    MÉMORISATION DU CODAGE RADIO OMNIDEC module récepteur supplémentaire (sur le connecteur J5) plusieurs radiocommandes de technologies différentes mais avec la même fréquence. On pourra commander l’ouverture totale (OPEN A) et partielle (OPEN B). Les procédures indiquées dans ce paragraphe sont valides uniquement pour le système OMNIDEC (récepteur raccordé sur Les différents types de codage radio (DS, SLH/SLH LR, LC/RC peut introduire un maximum de...

  • Page 21: Mémorisation Des Radiocommandes

    our valider d’autres radiocommandes avec le même code installation, transférer le code installation du bouton de la radiocommande mémorisée vers le bouton-poussoir correspondant des radiocommandes à ajouter : 12. La LED de la radiocommande commencera à clignoter. 13. Relâcher les deux boutons. 14.
  • Page 22 lampeggio · flash · clignotement OPEN B 20” · Blinksignal · destello · knippert · · DL17 OPEN A OPEN B RADIO 2 RC/LC OPEN A > 5” 1” 1” DL16 20” TX... DL16 RADIO 1 RADIO 1 MÉMORISATION DES RADIOCOMMANDES Sur la radiocommande DS, choisir la combinaison ON - OFF souhaitée des 12 DIP-SWITCHES.

  • Page 23: Signalisation Des Erreurs Et Des Alarmes

    SIGNALISATION DES ERREURS ET DES ALARMES Si sont constatées des ERREURS (conditions qui bloquent le fonctionnement du portail) ou des ALARMES (conditions qui ne compromettent pas le fonctionnement du portail), il est possible de visualiser le numéro correspondant de la signalisation en cours. Ces signalisations disparaîtront au cycle suivant uniquement si la cause qui les a provoquées sera enlevée.
