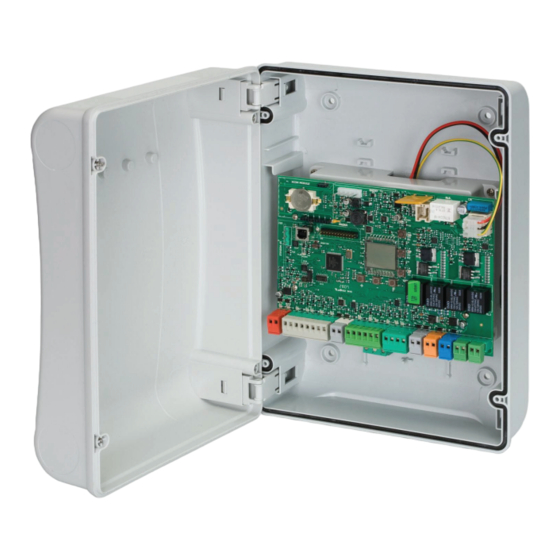

E124

Publicité

Table des Matières
loading

Manuels Connexes pour FAAC E124

Sommaire des Matières pour FAAC E124

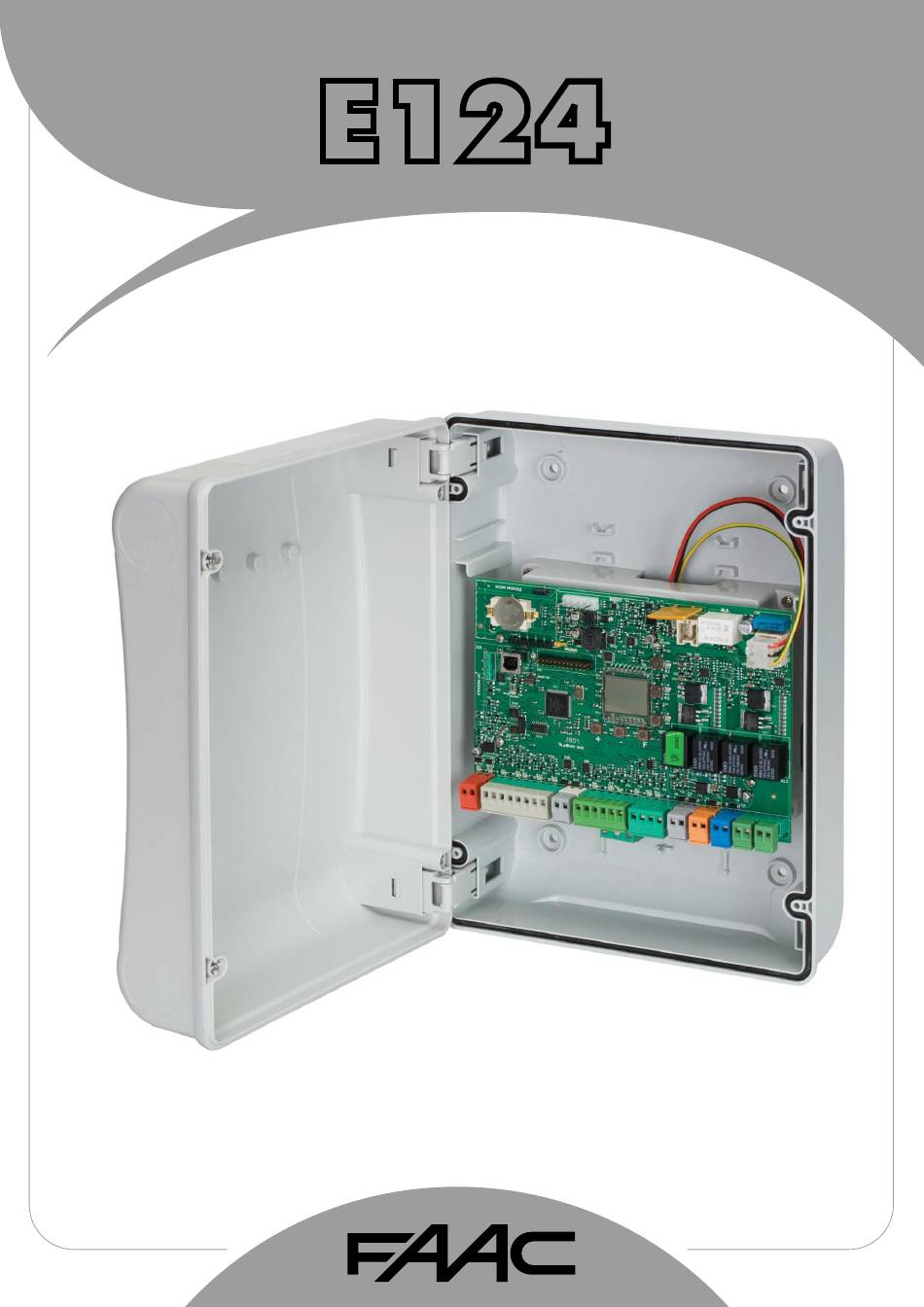

  • Page 1 E124...

  • Page 2: Avertissements

    Déclare que: L’armoire électronique E24 • ·est conforme aux exigences essentielles de sécurité des directives CEE suivantes 2006/95/CE Directive Basse Tension 2004/108/CE Directive Compatibilité Électromagnétique Note supplémentaire: Ce produit a été soumis à des essais dans une configuration typique homogène (tous les produits sont fabriqués par FAAC S.p.A.). Bologna, le 01 Mars 2010 L’Administrateur Délégué A.Marcellan CARACTÉRISTIQUES TECHNIQUES Alimentation primaire en avec platine d’alimentation switching Vitesse du moteur...

  • Page 3: Description Des Composants

    LAYOUT ET COMPOSANTS E124 DL15 DL14 DL16 DL17 DL19 DL18 DL20 DL12 DL13 DL10 DL11 DESCRIPTION DES COMPOSANTS AFFICHEUR DE SIGNALISATION ET DE PROGRAMMATION DL16 LED DE SIGNALISATION DU BOUTON-POUSSOIR “SW1” (BOUTON-POUSSOIR R1) BOUTON-POUSSOIR DE PROGRAMMATION “R1” DL17 LED DE SIGNALISATION DU BOUTON-POUSSOIR “SW2” (BOUTON-POUSSOIR R2) BOUTON-POUSSOIR DE PROGRAMMATION “R2”...

  • Page 4: Alimentation Secondaire

    ALIMENTATION BORNIER MOTEURS J11 (MOT1): Connexion du moteur branché sur le vantail , c’est-à-dire le vantail qui, durant une ouverture, s’ouvre en premier lieu. 115 Vca J12 (MOT2): Connexion du moteur branché sur le vantail 2, 230 Vca c’est-à-dire le vantail qui s’ouvre en second lieu. Si un seul moteur est branché, le connecter à...
  • Page 5 Charge maxi 24Vcc - 500mA CONNEXION DISPOSITIFS DE SÉCURITÉ TRADITIONNELS Le tableau ci-dessous indique les programmations du Avec l’armoire électronique E124, on peut utiliser des DIP-SWITCHE à l’intérieur de l’émetteur et du récepteur des photocellules de type traditionnel (contact N.F. à relais) et/ou photocellules BUS-2EASY.
  • Page 6 MÉMORISATION DES ACCESSOIRES BUS-2EASY Mettre la platine hors tension. Connecter les deux câbles des accessoires BUS-2EASY au bornier rouge J3 (polarité indifférente). Mettre la platine sous tension, en veillant à connecter d’abord le connecteur J de l’alimentation principale (en provenance de la platine d’alimentation switching) puis le connecteur J2 des éventuelles batteries.

  • Page 7: Mémorisation Des Radiocommandes Lc/Rc

    CONNECTEUR J13 - EMBROCHAGE RAPIDE MODULE XF MÉMORISATION DES RADIOCOMMANDES SLH Sur la radiocommande SLH, appuyer, en les maintenant enfoncés, simultanément sur les boutons-poussoirs P et P2. La LED de la radiocommande commence à clignoter. Relâcher les deux boutons-poussoirs. Appuyer sur le bouton-poussoir R (SW) ou R2 (SW2), pour mémoriser respectivement l’ouverture totale (OPEN A) ou l’ouverture partielle (OPEN B).

  • Page 8: Programmation De 1 Er Niveau

    0 1 PAR DÉFAUT: Configure les paramètres avec des valeurs PAR DÉFAUT correspondant à une installation munie d’opérateurs non fournis par FAAC. (voir colonne par défaut 0). Configure les paramètres avec des valeurs PAR DÉFAUT correspondant à une installation munie des opérateurs FAAC 412, 413/415, 770, 390...

  • Page 9: Force Du Moteur

    Afficheur Fonction Par défaut Par défaut Par défaut Par défaut Par défaut Par défaut TEMPS DE PAUSE A : Le temps de pause suite à une commande d’ouverture TOTALE. Il n’a d’effet que si l’on a sélectionné une logique avec un temps de pause. Réglable de 0 à 59 s avec des intervalles d’ seconde.

  • Page 10: Programmation De 2 E Niveau

    Afficheur Fonction Par défaut Par défaut Par défaut Par défaut Par défaut Par défaut RALENTISSEMENT : Règle l’espace de ralentissement comme pourcentage de la course totale des vantaux. Réglable de à % avec des intervalles de %. = aucun ralentissement = espace ralentissement minimum = espace ralentissement maximum D’autres programmations, plus détaillées, sont possibles à travers la programmation à...
  • Page 11 Afficheur Fonction Par défaut Par défaut Par défaut Par défaut Par défaut Par défaut RETARD DE VANTAIL EN OUVERTURE: Le démarrage en ouverture du vantail 2 est retardé par rapport au vantail , évitant les interférences entre les vantaux. Y = active = exclu TEMPS DE FONCTIONNEMENT (délai d’attente): On conseille de sélectionner une valeur supérieure au temps nécessaire au portail pour s’ouvrir et se fermer complètement.

  • Page 12: Fins De Course En Ouverture

    Afficheur Fonction Par défaut Par défaut Par défaut Par défaut Par défaut Par défaut FINS DE COURSE EN OUVERTURE: L’utilisation des fins de course en ouverture permet d’indiquer le point après lequel l’armoire recherche la butée mécanique ) ou d’arrêter immédiatement l’automatisme = aucun fin de course en ouverture pour les deux vantaux = recherche butée vantail  et 2 = recherche butée vantail  = recherche butée vantail 2...
  • Page 13 Afficheur Fonction Par défaut Par défaut Par défaut Par défaut Par défaut Par défaut PHOTOCELLULES EN FERMETURE: Activer la fonction si l’on souhaite que les photocellules de fermeture bloquent le mouvement et l’inversent au désengagement. Normalement, lorsque cette fonction est exclue, l’intervention des photocellules en fermeture détermine une inversion immédiate des vantaux. = inversion au désengagement = inversion immédiate en ouverture FONCTION ADMAP:...

  • Page 14: Remise À Zéro Et Saisie Du Module Radio X-Com

    Afficheur Fonction Par défaut Par défaut Par défaut Par défaut Par défaut Par défaut OUT 2: Permet de sélectionner la sortie OUT2 (open collector N.O.). = Toujours active = FAIL-SAFE = LAMPE TÉMOIN (allumée en fermeture, allumée en ouverture et ouvert/pause, clignotante en fermeture) = LAMPE DE COURTOISIE (voir aussi le paramètre suivant) = ALARME fonctionnement à...

  • Page 15: Demande D'assistance - Compteur De Cycles

    Afficheur Fonction Par défaut Par défaut Par défaut Par défaut Par défaut Par défaut DEMANDE D’ASSISTANCE - COMPTEUR DE CYCLES (associée aux deux fonctions suivantes): = Lorsque le nombre de cycles sélectionnable avec les fonctions successives atteint, elle effectue un préclignotement de 8 s (outre le préclignotement éventuellement déjà sélectionné avec la fonction ) avant chaque actionnement.

  • Page 16: Essai De L'automatisme

    APPRENTISSAGE DES TEMPS - SETUP Le temps d’ouverture et de fermeture est déterminé par une procédure d’apprentissage des temps (SETUP). Cette procédure est la même pour tous les paramètres par défaut sélectionnables. En connectant les encodeurs (J3 ou J7) aux entrées spécifiques, la platine reconnaît automatiquement la présence de ces accessoires.
  • Page 17 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
