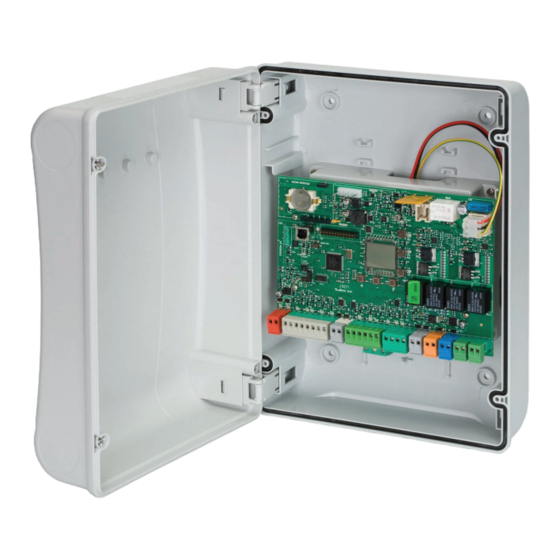

FAAC E124 Guide Rapide

• Attention! Il est important pour la sécurité des personnes de suivre attentivement toute l'instruction.
• Une installation ou un usage erronés du produit peut provoquer de sérieuses blessures aux personnes.
• Lire attentivement les instructions avant de commencer l'installation du produit et les conserver pour toute référence future.
• Le symbole souligne des remarques importantes pour la sécurité des personnes et le parfait état de l'automatisme.
• Le symbole attire l'attention sur des remarques concernant les caractéristiques ou le fonctionnement du produit.
• Toujours mettre l'armoire électronique hors tension avant tout type d'intervention sur cette dernière (connexions, entretien).
• Prévoir en amont de l'installation un disjoncteur magnétothermique différentiel au seuil d'intervention adéquat.
• Connecter le câble de terre à la borne adéquate (voir Fig. 5).
• Toujours séparer les câbles d'alimentation des câbles de commande et de sécurité (bouton-poussoir, récepteur, photocellules, etc.).
Pour éviter toute perturbation électrique, utiliser des gaines séparées ou un câble blindé (blindage connecté à la masse).
Fabricant: FAAC S.p.A.
Adresse: Via Benini,  - 40069 Zola Predosa BOLOGNA - ITALIE
Déclare que: L'armoire électronique E24
• ·est conforme aux exigences essentielles de sécurité des directives CEE suivantes
2006/95/CE Directive Basse Tension
2004/108/CE Directive Compatibilité Électromagnétique
Note supplémentaire:
Bologna, le 01 Mars 2008
4 CARACTÉRISTIQUES TECHNIQUES
Alimentation primaire en
avec platine d'alimentation switching
provenance du réseau
Alimentation
secondaire
Puissance absorbée
en provenance du réseau
Charge maxi
vers le moteur
Alimentation
des accessoires
Courant maxi
accessoires
Courant de recharge
de la batterie
Température ambiante
de fonctionnement
Fusibles de protection
Logiques
de fonctionnement
Automatique avec inversion en pause,
Automatique "pas à pas", Automatique
Sécurités, Automatique Sécurités "pas à
pas", Semi-automatique "b", Logique mixte
"bC", Homme mort, Automatique avec
Temps de fonctionnement
Temps de pause
Force du moteur
Vitesse du moteur
Armoire E124 guide rapide
AVERTISSEMENTS
DÉCLARATION CE DE CONFORMITÉ
Ce produit a été soumis à des essais dans une configuration typique
homogène (tous les produits sont fabriqués par FAAC S.p.A.).
230/5 V~ - 50/60 Hz
24 Vcc - 6 A maxi
(min. 20 Vcc. - max. 28 Vcc.)
état d'attente = 4W
maxi ~ 400 W
7 A
24 Vcc
24Vcc maxi 500 mA
BUS-2EASY maxi 500 mA
80 mA
(-20 ÷ +55) °C
Tous autorégénérateurs
Semi-automatique, Automatique,
Semi-automatique "pas à pas",
fonction temporisateur.
Programmable (de 0 à 0 min.)
Programmable (de 0 à 0 min.)
Programmable sur 50 niveaux
Programmable sur 0 niveaux
http://www.bakonline.net/
L'Administrateur Délégué
A.Marcellan
Entrées bornier
Entrées bornier
Sorties bornier
Programmation
Cette instruction est un guide rapide pour
l'installation. L'instruction complète peut être
téléchargée à l'adresse www.faacgroup.it
Pour accéder à la PROGRAMMATION
à partir de l'OI, utiliser le module X-COM ou
brancher le câble USB sur le connecteur dédié
et consulter les instructions spécifiques.

Platine d'alimentation Switching, Batterie,
Decoder/Minidec/RP , X-COM, module
XF433/868, USB
BUS-2EASY, Entrées de IN à IN5 (voir
par. 5), Fins de course, Encodeur.
Lampe clignotante, Moteurs,
Électroserrure, OUT, OUT2
(programmables), Alimentation
accessoires
 et 2 niv. avec 3 touches (+, -, F) et
er e
afficheur à cristaux liquides.
3 niv. avec OI Connecté par l'intermédiaire
e
d'un port USB ou d'un module X-COM.
