2006/95/CE Directive Basse Tension 2004/108/CE Directive sur la Compatibilité électromagnétique Note supplémentaire : Ce produit a été soumis à des tests dans une configuration typique homogène (tous les produits sont fabriqués par FAAC S.p.A). Bologne, 01-05-2010 L'Administrateur Délégué A. Marcellan AVERTISSEMENTS •...
E720 1 AVERTISSEMENTS Avant d'effectuer un type quelconque d'intervention sur l'appareil électronique (branchements, entretien), couper toujours l'alimentation électrique. En amont de l'installation, prévoir un interrupteur magnétothermique différentiel avec un seuil d'intervention adapté. Brancher le câble de terre à la borne correspon- dante.

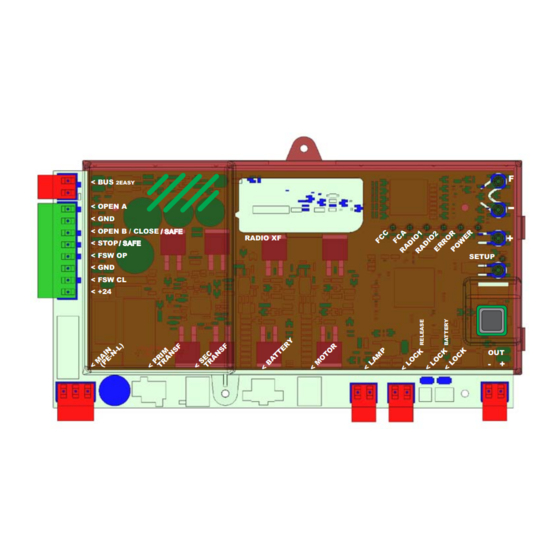

2.1. DESCRIPTION DES COMPOSANTS 3 CARACTERISTIQUES TECHNIQUES ECRAN DE SIGNALISATION ET PROGRAMMATION Alimentation 230 V~ 50 Hz POUSSOIR DE PROGRAMMATION « F » Puissance absor- 10 W bée par le réseau POUSSOIR DE PROGRAMMATION « - » état d’attente POUSSOIR DE PROGRAMMATION « + » Charge max du moteur POUSSOIR DE «...
4 BRANCHEMENTS ELECTRIQUES STOP/ SAFE STOP/ SAFE OPEN B OPEN B CLOSE CLOSE SAFE SAFE / SAFE / SAFE Pour la connexion des photocellules et des dispositifs de sécurité, voir le paragraphe 4.2 CONTACT DEVERROUILLAGE DE MOTEUR (Bloque le moteur quand la poignée de déver- rouillage moteur est Fig.
Suivre les indications du tableau suivant pour contrôler le 4.1. PHOTOCELLULES A BUS-2EASY bon état du branchement BUS-2EASY. Cette carte est dotée d'un circuit BUS-2EASY qui permet de brancher facilement un nombre élevé de dispositifs BUS- Tab. 2 - Description de la led BUS-2EASY 2EASY auxiliaires à...
Page 7
Branchement d’une paire de photocellules en ouverture Branchement d'une paire de photocellules en fermeture et une en ouverture/fermeture Autres sécurités / SAFE / SAFE / SAFE / SAFE Fig. 6 Branchement d'une paire de photocellules en fermeture et une en ouverture Fig.
La modification des paramètres de pro- 5. PROGRAMMATION grammation devient efficace, tandis que la Pour programmer le fonctionnement de l'automatisme, il mémorisation définitive ne s'effectue qu'à la est nécessaire d'accéder à la modalité « PROGRAMMA- sortie de la programmation et au retour à TION ».
Ecran Fonction défaut FORCE MOTEUR : Règle le niveau de force du moteur. = force minimale = force maximale En modifiant la valeur de la force, il est conseillé d'effectuer un nouveau SETUP (voir par. 7.3) VITESSE D'OUVERTURE: Règle sur 10 niveaux la vitesse d'ouverture du moteur. = vitesse minimale = vitesse maximale En modifiant la valeur de la vitesse, il est conseillé...
5.2. PROGRAMMATION DE 2 NIVEAU ème Pour accéder à la PROGRAMMATION 2 NIVEAU, appuyer sur le poussoir F et, en le maintenant enfoncé, appuyer sur le ème poussoir + : • en relâchant également le poussoir F, l'écran affiche la valeur de la fonction qui peut être modifiée avec les touches + et -. •...
Ecran Fonction défaut OUVERTURE PARTIELLE : Il est possible de régler l'ampleur de l'ouverture partielle du battant en pourcentage de la course totale du portail. Réglable de 0 à 99% par pas de 1%, = aucune ouverture partielle = ouverture partielle minimale = ouverture partielle maximale DUREE DE FONCTIONNEMENT (time-out) : Il convient d'établir une valeur supérieure au temps nécessaire au portail pour s'ouvrir et se...
Ecran Fonction défaut DEMANDE D'ASSISTANCE - COMPTEUR DE CYCLES (combinée aux deux fonctions suivantes) : = lorsque l'on atteint le nombre de cycles réglable avec les fonctions suivantes effectue un pré-clignotement de 8 sec. (en plus de celui éventuellement déjà établi avec la fonction ) avant toute manutention.
Pour utiliser des radiocommandes ayant le même 6.3 MEMORISATION DES RADIOCOMMANDES LC/RC code, il est nécessaire de copier la même combi- (UNIQUEMENT POUR CERTAINS MARCHES) naison ON-OFF sur les autres radiocommandes, sans devoir rien modifier sur la fiche de contrôle. Il est possible de mémoriser au maximum 256 codes divisés entre OPEN A et OPEN B/CLOSE.
7 MISE EN SERVICE 7.1 CONTROLE DES LEDS Après avoir effectué tous les branchements et alimenté la carte, vérifier, avec le tableau ci-dessous, l'état des leds relativement à l'état des entrées (sur la fig. 6, l'automatisme est fermé et au repos). Ces LED indiquent l'état des entrées de la carte et sont d'une grande importance pour la manutention de l'automa- tisme : Il faut noter que :...
7.2. POSITIONNEMENT DES FINS DE COURSE Pour un positionnement correct des aimants de fin de course, il est nécessaire que la centrale de commande soit installée et branchée correctement à tous les accessoires de commande et de sécurité. L'opérateur est doté d'un capteur magnétique de fin de course intégré directement sur la platine électronique de commande.
7.3. SETUP 9 SIGNALISATION D'ALARMES ET D'ANOMALIES Si des se présentent alarmes (conditions ne nuisant pas au En alimentant la carte, si aucun SETUP n'a fonctionnement du portail) ou des anomalies (conditions jamais été effectué, ou si la carte l'exige, qui ont bloqué...
10 LOGIQUES DE FONCTIONNEMENT La commande CLOSE peut être activée sur Entre parenthèses, les effets sur les autres l'entrée OPEN B depuis le 2 niv. de program- ème entrées à impulsion active. mation. LOGIQUE « E » IMPULSIONS ETAT DE L' A UTOMATISME OPEN A OPEN B CLOSE...
Page 18
LOGIQUE « AP » IMPULSIONS ETAT DE L' A UTOMATISME OPEN A OPEN B CLOSE STOP FSW OP FSW CL FSW CL/OP ouvre l e portai l parti e l l e - s' o uvre et se referme après aucun effet aucun effet aucun effet...
Page 19
LOGIQUE « SA » IMPULSIONS ETAT DE L' A UTOMATISME OPEN A OPEN B CLOSE STOP FSW OP FSW CL FSW CL/OP ouvre l e portai l parti e l l e - s' o uvre et se referme après aucun effet aucun effet aucun effet...
Page 20
Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
