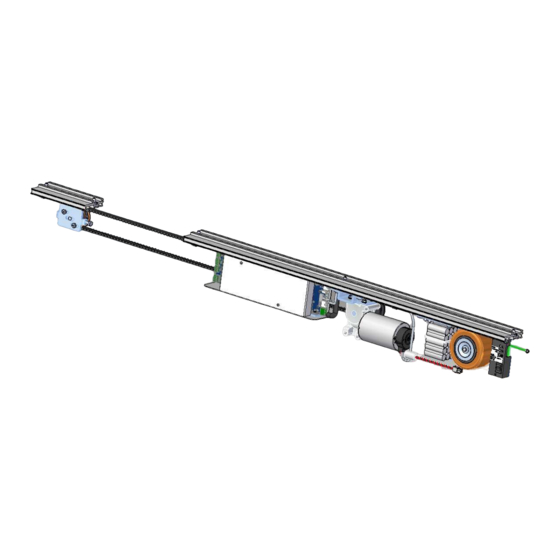

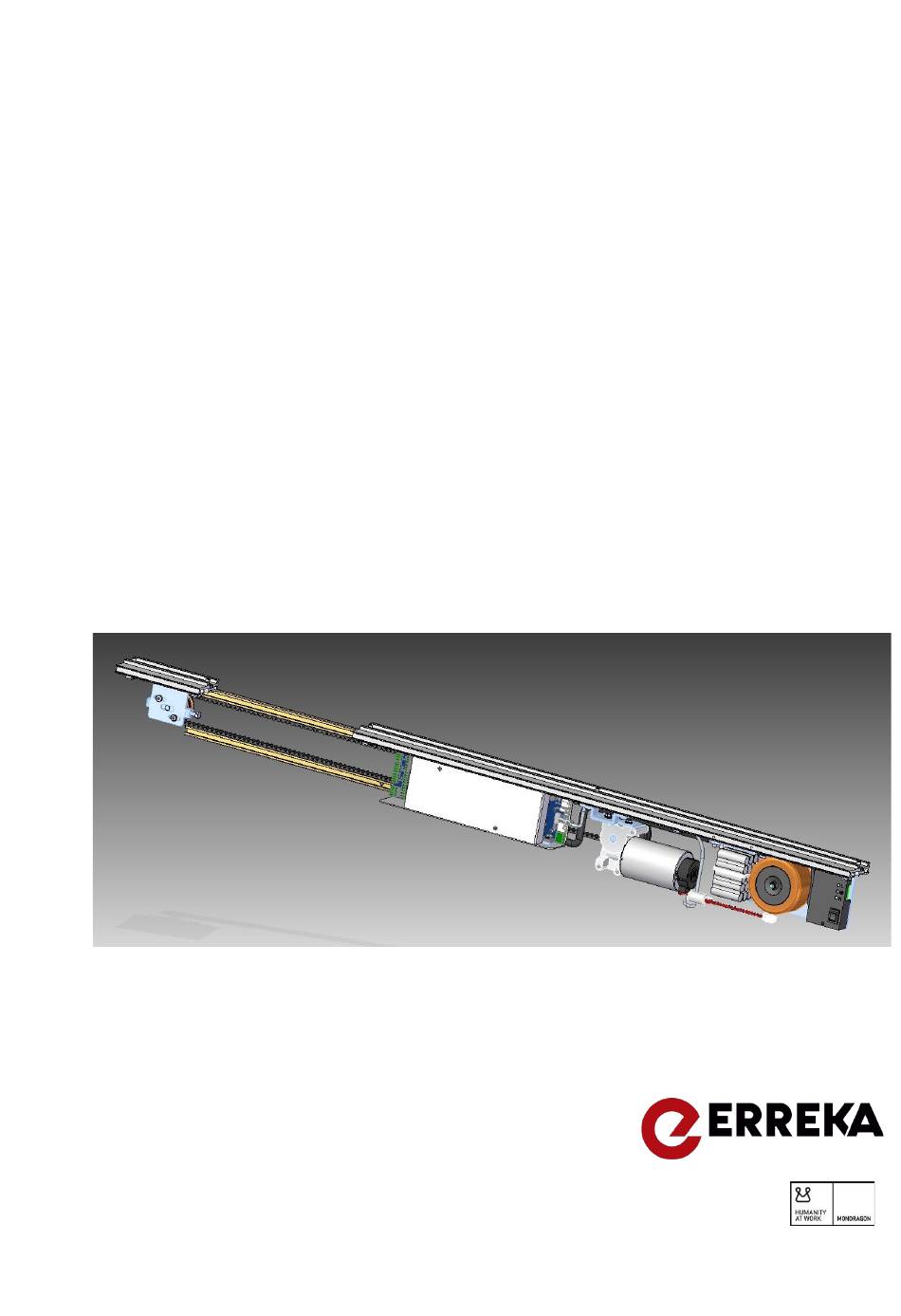

- Page 1 ERTAIN 4 SYSTEM ACTIONNEUR POUR PORTE COULISSANTE PIÉTONNIÈRE MANUEL D'INSTALLATION...
- Page 2 INTRODUCTION ERREKA Connected Access vous remercie de votre confiance et d'avoir sélectionné un de nos produits. Nous vous conseillons de lire attentivement le présent manuel d'installation afin d'effectuer un montage correct. Le fonctionnement de votre porte automatique dépendra de la qualité de votre travail.
- Page 3 - Cet appareil respecte toutes les normes de sécurité en vigueur. Respectez les instructions de tous les éléments que vous placez sur l’installation. - ERREKA Connected Access décline toute responsabilité concernant la sécurité et le fonctionnement correct de la porte si les composants utilisés dans l’installation ne sont pas fabriqués et/ou fournis par ERREKA.
- Page 4 4. PRÉINSTALLATION ÉLECTRIQUE Nº DESCRIPTION CÂBLES Alimentation Tuyau 3 fils (2,5 mm Sélecteur (Bus CAN) 4 fils blindés (0,5 mm Clef de sécurité, KC et KB 3 fils (0,5 mm Capteurs d'activation + Photocellules 8+8 fils (0,5 mm Capteurs de sécurité 6+6 fils (0,5 mm 5.
- Page 5 6. MONTAGE Cette section explique en détail comment effectuer le montage dans une installation. La légende des profils et les mesures extérieures de la motorisation sont représentées ci-dessous : 1.- Profil de coffret 1.- Perfil Caja. 2.- Perfil Tapa. 2.- Profilé de cache 3.- Goma antivibración.
- Page 6 3.- Effectuer les trous dans le profil de coffret sur les lignes marquées. max. 3m 3.- Structure autoportante Portería Linteau ERREKA 4.- Placer le profil de coffret sur la position correcte et effectuer des trous dans la poutre. 5.- En fonction des caractéristiques de la poutre : - Fixer le boîtier avec les vis autotaraudeuses...
- Page 7 6.3 Positionnement des chariots sur le rail Rueda - Avec la clé allen de 4, desserrer la roue d’une moitié (roue anti- Roue Anti-descarrilamiento anti-déraillement Carro Ertain déraillement) et déplacer sur la position la plus basse de la rainure. Chariot Ertain - Placer un chariot sur la bande de roulement du profil de coffret.
- Page 8 6.7 Réglage en profondeur des vantaux mobiles - Utiliser une clé plate de 13 pour placer le vantail mobile parallèle au profil de coffret. Placer les deux extrémités du vantail à environ 5mm de la poutre. 15.5 6.8 Placer le guide - Déplacer le vantail mobile jusqu’à...
- Page 9 6.11 Préparation du câblage - Il est CONSEILLÉ de passer le câblage des périphériques (photocellules, radars, sélecteur, etc.) avant de mettre en place la motorisation, étant donné qu’après il reste très peu d’espace pour introduire les mains. Il faut essayer de le passer jusqu’à...
- Page 10 1 Vantail mobile Ouverture à droite Fixer le bras au chariot droit supérieur. Ouverture à gauche Fixer le bras au chariot gauche inférieur. 6.13 Positionnement et fixation du profil de motorisation - Desserrer les 3 vis M6x16 jusqu’au ras de l’écrou allongé et les laisser dans le rail, tel que cela est indiqué...
- Page 11 6.14 Montage de courroie et mise sous tension ❑ Opération 1 - Passer la courroie entre les deux poulies. - Tendre la courroie avec la main et la couper au niveau où les extrémités s’unissent. ❑ Opération 2 - Insérer 4 dents d’une extrémité de la courroie à la bride d’union. - Insérer encore 4 dents de l’autre extrémité...
- Page 12 6.16 Placer les positionneurs couvercle - Placer les écrous allongés dans le sens du rail du profil de coffret. Déplacer les vis vers le haut jusqu’à ce qu’elles atteignent le profil de coffret. Tourner la clé dans le sens horaire et fixer la plaque positionneur au coffret. - Placer deux supports positionneurs (voir dessin) - Placer les positionneurs dans le profilé...
- Page 13 6.18 Montage électro-blocage et déblocage manuel Si la porte n’incorpore pas d’électro-blocage, il faudra passer directement au chapitre suivant. Si elle en incorpore un, suivez les indications ici reprises (avec la machine éteinte !!!). - Selon le type d’installation, l’électro-blocage sera placé sur différentes positions : 2 Vantaux mobiles Electrobloqueo Électro-blocage...
- Page 14 7. CONNEXION PLAQUE ÉLECTRONIQUE 7.1 Bornes de connexion 7.2 Schéma de l’armoire CONNECTEURS SIGNIFICATION INSIDE SENSOR Bornier d’entrée : Capteur intérieur OUTSIDE SENSOR Bornier d’entrée : Capteur extérieur PHOTOCELL 1 Bornier d’entrée : Photocellule 1 PHOTOCELL 2 Bornier d’entrée : Photocellule 2 SELECTOR (CAN) Bornier Entrée communication bus CAN, Sélecteurs (numérique ou rotatif) OPEN/CLOSE...
- Page 15 7.3 Connexion composants et périphériques...
- Page 16 Connexion au réseau Il est conseillé de passer le câble d’alimentation par la partie droite de la machine. Il faut employer un câble de section minimale de 2,5 avec trois fils (phase L, neutre N et terre). Avant d’effectuer les pas suivants, il faut s’assurer de couper le courant d’alimentation. Passer le câble sur le passe-câbles, le clipper au profil de coffret et le connecter à...
- Page 17 Photocellules Elles évitent les coincements de personnes avec les vantaux lors des manœuvres de fermeture en arrêtant la porte et en l’ouvrant rapidement si une présence est détectée dans la ligne de fermeture des vantaux. La porte reste en mode «...
- Page 18 Pour remplir la norme EN16005, il faut ajuster le test du capteur selon le diagramme suivant: Remarque: Dans le cas de la configuration de la photocellule de sécurité sans test, ne pas connecter les câbles de test (+) gris et (-) marron sur la plaque et configurer le DIP Switch de test à OFF sur le capteur. La connexion et la configuration sans test ne respectent pas la norme EN16005.
- Page 19 Capteurs d’activation Les capteurs d’activation sont les capteurs qui activent la porte pour l’ouvrir lorsqu’elle est fermée ou en train de se fermer. Normalement, deux unités sont installées dans la partie centrale de la machine, une à l’intérieur, dans le couvercle du mécanisme et une autre à l’extérieur, dans le profil support du mécanisme ou linteau.
- Page 20 - RAD 17 (Hotron HR 100CT) / RAD 12 Hotron SSR-3) Connexions dans la plaque Configuration dans le capteur Vert (com) Dip switch Y Blanc (NO) Sortie activation Rouge (12-24 V) Noir (GND) - RAD 23 (Hotron 3H-IR14C) Connexions dans la plaque Configuration dans le capteur Vert (com) Blanc (NO)
- Page 21 Capteur de sécurité latéral - Ils évitent les coincements de personnes avec les vantaux lors des manœuvres d'ouverture en arrêtant la manœuvre et en continuant à vitesse lente, si une présence est détectée dans la ligne d'ouverture des vantaux. Ils sont installés dans le profilé de cache, centrés au-dessus de chaque vantail fixe.
- Page 22 Remarque: Dans le cas de la configuration de la photocellule de sécurité sans test, ne pas connecter les câbles de test (+) gris et (-) marron sur la plaque et configurer le DIP Switch de test à OFF sur le capteur. La connexion et la configuration sans test ne respectent pas la norme EN16005.
- Page 23 blanco blanc marrón marron blanco blanc azul bleu negro noir marrón marron Si l’électro-blocage “Failsecure” est installé, il est conseillé d’installer le déblocage manuel. De cette façon, il est possible de débloquer le verrou manuellement en cas de manque d’alimentation, de batterie ou de défaut dans la machine. Si le local ne dispose pas d’une autre entrée, il est conseillé...
- Page 24 Sélecteur numérique Attention : Le sélecteur numérique est indispensable pour la mise en marche. - Le sélecteur numérique est un dispositif de communication entre l'armoire et l'usager qui permet de contrôler et d'effectuer les tâches suivantes : 1.- Choix des différents modes de travail de l'automatisme 2.- Réglage des paramètres de fonctionnement 3.- Activation et désactivation des options 4.- Diagnostic de pannes et codes d’avertissement...
- Page 25 Sélecteur rotatif De même que le sélecteur numérique, c'est un dispositif de communication avec la plaque, mais avec des fonctions très limitées. Le mécanisme ne peut pas être configuré avec ce dispositif. Les fonctions qui peuvent être réalisées sont les suivantes : 1.- Choix des différents modes de travail de l'automatisme 2.- Diagnostic d’avertissements (pas de différenciation entre les codes d’avertissement).
- Page 26 Impulsion d'ouverture / Impulsion de fermeture (clef extérieure) Ces deux entrées permettent l'ouverture et la fermeture des portes en dehors des modes de travail habituels que permettent les sélecteurs de mode. Les entrées sont impulsives et chaque activation exécute l'ouverture ou la fermeture. L'entrée KB permet l'ouverture de la porte et l'entrée KC, la fermeture.
- Page 27 Système d’ouverture avec batteries Description L’opérateur dispose de batteries de NiCd qui produisent une tension de 24 V et possèdent une capacité de 800 mAh. Il existe trois modes de fonctionnement associés au système de batteries, qui est configurable depuis le sélecteur numérique au moment de configurer l’opérateur : urgence, autonome et sans batteries.
- Page 28 La valeur limite est calculée pour garantir un minimum de 100 manœuvres complètes sur une période ne dépassant pas 12 heures sur des portails aux dimensions proches de la limite de taille et de poids dans des conditions optimales de batterie, et toujours pour garantir qu’une manœuvre d’ouverture ou de fermeture puisse être effectuée une fois cette valeur dépassée au moyen des signaux KB et/ou KC.
- Page 29 Une fois que le mode de fonctionnement désiré est sélectionné, le sélecteur affichera au centre de la ligne d’état quel est le mode de fonctionnement du système de batteries choisi : Mode de fonctionnement urgence (EN 16005): Mode de fonctionnement autonome : Mode de fonctionnement sans batteries : Mode Automatique Description...
- Page 30 Une fois dans le menu, choisissez la configuration suivante souhaitée pour le mode de fonctionnement du mode automatique : Menu SAV Fonct. avancées Mode automatique Réglage Antiécrasement Normal Fonctions de base Entrées / Sorties Semi-automatique Fonct. avancées Mode batterie Capteurs Mode automatique Param.
- Page 31 Entrée Reset externe L’entrée de Reset externe (bornes 53 et 54) permet de réaliser un reset à l’opérateur lorsqu’aucun sélecteur de fonctions n’est installé, ni le numérique ni le rotatif. Dans ce cas, ce sera la seule façon de forcer la manœuvre de reset si besoin. Il est possible de placer un bouton-poussoir ou autre élément dans les entrées et, au moment de la fermeture du contact, l’opérateur arrête et réalise la manœuvre de reset.
- Page 32 2.- S'assurer que la porte commence une manœuvre de fermeture à vitesse lente. En même temps, l'élément s'allume dans le sélecteur numérique et après quelques secondes, où figure sur l'écran du sélecteur l'anagramme d'ERREKA, il est possible de visualiser l'icône de "Reset" qui indique que la porte est en train d'effectuer la manœuvre d'initialisation.
- Page 33 Sens de rotation du moteur L'opérateur permet d'installer les bras qui relient les vantaux mobiles à la courroie de manière à ce qu'ils puissent s'ouvrir dans les deux sens de rotation du moteur (sens horaire et sens antihoraire en ouverture). Étant donné...
- Page 34 8.1 Modes de Travail Il s’agit des différents types de manœuvre ou états dans lesquels peut fonctionner la porte. Cet automatisme propose 6 modes de travail différents : 1.- Porte ouverte La porte s’ouvre et reste ouverte en position d’ouverture maximale. 2.- Porte fermée La porte se ferme et reste fermée sur cette position jusqu’au changement de mode.
- Page 35 9. RÉGLAGE DES PARAMÈTRES PAR SÉLECTEUR On peut accéder aux réglages depuis n’importe quel mode de travail. Il existe 2 niveaux de paramètres : 1.- Niveau utilisateur 2.- Niveau SAV ou Service Technique Une fois dans le menu, pour choisir le paramètre à ajuster, il faut se déplacer vers le haut ou vers le bas du menu avec les touches : Pour descendre et pour monter...
- Page 36 Si à un moment donné la communication entre l’opérateur et le sélecteur numérique est perdue, il faudra effectuer un reset du sélecteur pour qu’il puisse récupérer en quelques secondes la communication : RESET SÉLECTEUR RESET Au bout de 30 secondes maximum, le sélecteur communiquera à nouveau avec l’opérateur. 1.- NIVEAU UTILISATEUR Pour y accéder, il faut appuyer à...
- Page 37 Voici la liste des paramètres qui peuvent être configurés depuis le Menu Utilisateur : 1.1 Paramètres 1.1.1 Temps att. en ouv. Temps réglable (0 à 60 s) 1.1.2 Vitesse d’ouverture Vitesse réglable ( +/- 10 % valeur du technicien) 1.1.3 Vitesse de fermeture Vitesse réglable ( +/- 10 % valeur du technicien) Position de porte ouverte dans partielle (0 à...
- Page 38 Pour y accéder, il faut appuyer à la fois sur les 3 touches pendant 3 secondes : C’est un niveau de programmation pour le service technique. Il demande des connaissances techniques spécifiques pour pouvoir régler et ajuster les paramètres corrects. Sur l’écran du sélecteur, nous pourrons voir le menu suivant : Menu SAV Fonctions de base...
- Page 39 2.2.5 Ouverture élastique 2.2.5.1 Type 2.2.5.1.1 Moteur 2.2.5.1.2 Élastique Ouverture élastique va avoir lieu 2.2.5.2 Configuration OK continuer ou C pour annuler 2.3 Fonct. avancées 2.3.1 Anti-écrasement 2.3.1.1 Sensibilité Valeur de 1 à 5 2.3.1.2 Mode 2.3.1.2.1 Normal 2.3.1.2.2 Sécurisé 2.3.2 Entrées/sorties 2.3.2.1 Entrée 1 2.3.2.1.1 Sig.impul.urg.NF...
- Page 40 2.3.3.2.2 Mode autonome 2.3.4 Mode automatique 2.3.4.1 Normal 2.3.4.2 Semi-automatique 2.4 Capteurs 2.4.1 Capteurs 2.4.1.1 Intérieur 2.4.1.1.1.1 NF 2.4.1.1.1.2 NO 2.4.1.1.3 Désactivé 2.4.1.2 Extérieur 2.4.1.2.1.1 NF 2.4.1.2.1.2 NO 2.4.1.2.3 Désactivé 2.4.2 Photocellules 2.4.2.1 Intérieur 2.4.2.1.1 NF sans test 2.4.2.1.2 NF avec test 2.4.2.1.3 NO avec test 2.4.2.1.4 Désactivé...
- Page 41 2.5.1.8 Début décél. fin. Position réglable (20 à 100 mm) 2.5.1.9 Vitesse rencontre Vitesse réglable (20 à 100 mm/s) 2.5.2 Ouverture Vitesse réglable (200 à 800 2.5.2.1 Vitesse maximale mm/s) 2.5.2.2 Vit. max. battterie Vitesse réglable (150 à 800 mm/s) Accélération réglable (300 à...
- Page 42 2.8.1 Prochain maint. 2.8.2 Auto vérification 2.9 Code d’accès 2.9.1 Modification code 2.9.2 Code reset 2.9.3 Activer code 2.9.3.1 Désactivé 2.9.3.2 Activé Indications sur l'écran ou display du sélecteur numérique Outre les textes dans l'écran du sélecteur numérique, il est également possible de visualiser les icônes d'indication suivants avec le code de l’avertissement.
- Page 43 10. GUIDE POUR LA LOCALISATION DE PANNES L’opérateur réalise continuellement pendant le fonctionnement un autodiagnostic des principaux composants de la machine et il monitorise les différents périphériques connectés à la plaque électronique. Pour cela, s’il existe un défaut ou un code d’avertissement pendant le fonctionnement, l’écran du sélecteur numérique l’affiche en marquant le code d’avertissement concret.
- Page 44 La température du moteur est très élevée. Le S’il s’agit d’une erreur ponctuelle, il moteur s’arrête en Le moteur est surchauffé en suffit de laisser le moteur refroidir. raison d’une utilisation intensive position de porte ouverte S’il s’agit d’une erreur répétitive, il et, une fois refroidi, il à...
- Page 45 La porte se placera automatiquement La température ambiante dans la Température extérieure en porte ouverte jusqu’à ce que la zone de l’opérateur est trop dans l’opérateur température extérieure de l’opérateur élevée. baisse de 70 ºC Anti-écrasement. Dans la manœuvre de fermeture, la porte s’arrête et inverse 1.- La porte a coincé...
- Page 46 Défaut relais K2 Plaque électronique endommagée Changer la plaque électrique (Sélection d’alimentation) Défaut relais K3 (Sélection d’alimentation Plaque électronique endommagée Changer la plaque électrique de bus moteur) Vérifier si le câble de communication Il y a une erreur de est installé correctement Effectuer Échec de communication entre une réinitialisation peut faciliter la...
- Page 47 établies par les autorités. 11.2 Garantie ERREKA Connected Access déclare sous sa seule responsabilité que les produits fournis bénéficient d’une garantie pendant une période de 12 mois à partir de la date d’acquisition (Date de Protocole de Remise d’Ouvrage). Cette garantie est applicable aux défauts de fabrication et elle inclura également les frais de transport du matériel au service technique...
- Page 48 2014/35/UE Directive de compatibilité électromagnétique 2014/30/UE Directive machines 2006/42/CE ERREKA Connected Access déclare que l’opérateur ERTAIN 4 a été conçu pour remplir les normes européennes harmonisées suivantes : EN ISO 13849-1:2008 (Niveau de prestation=c) EN 61000-6-2 EN 61000-6-3 EN 60335-1...
- Page 50 ERREKA CONNECTED ACCESS ERREKA GROUP Bº Ibarreta s/n Polig. Ind. San Juan, 20577 Antzuola (Gipuzkoa) Espagne B. San Juan, 93 T.(+34) 943786009 20570 Bergara (Gipuzkoa) Espagne info@erreka.com T. (+34) 943769900 www.erreka.com...
