Endress+Hauser Levelflex FMP55 Manuel De Mise En Service page 29

Levelflex FMP55 PROFIBUS PA
Endress+Hauser
7 Raccordement électrique
7.1 Exigences de raccordement
7.1.1 Affectation des bornes
Affectation des bornes, 4 fils : 4 ... 20 mA HART, 90 ... 253 V
2
1

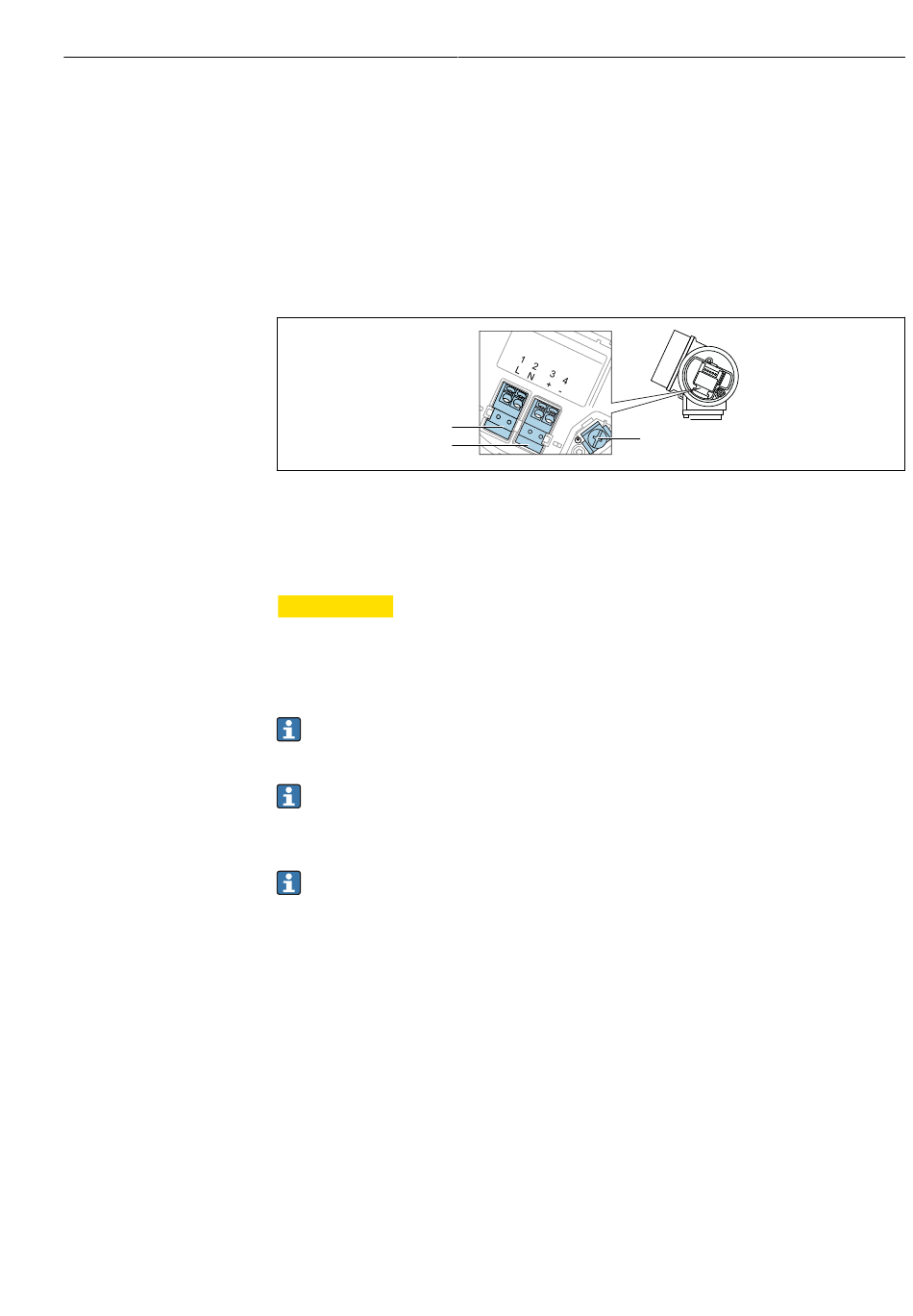

 7 Affectation des bornes, 4 fils : 4 ... 20 mA HART, 90 ... 253 V
1 Raccordement 4 ... 20 mA HART (actif) : bornes 3 et 4
2 Raccordement de l' a limentation : bornes 1 et 2
3 Borne pour blindage de câble
ATTENTION
L
Pour assurer la sécurité électrique :
‣
Ne pas déconnecter la connexion de terre de protection.
‣
Déconnecter l' a ppareil de la tension d' a limentation avant la déconnexion de la terre de
protection.
Raccorder la terre de protection à la borne de terre interne (3) avant le raccordement
de l' a limentation. Si nécessaire, raccorder le câble d' é quipotentialité à la borne de terre
externe.
Afin de garantir la compatibilité électromagnétique (CEM) : ne pas mettre l' a ppareil à
la terre exclusivement via le conducteur de protection du câble d' a limentation. Au lieu
de cela, la mise à la terre fonctionnelle doit se faire également via le raccord process
(bride ou raccord fileté) ou via la borne de terre externe.
Il faut installer un interrupteur secteur facilement accessible à proximité de l' a ppareil.
Le commutateur doit être marqué comme sectionneur pour l' a ppareil (61010IEC/).
Raccordement électrique
AC
3
AC
A0036519
29
