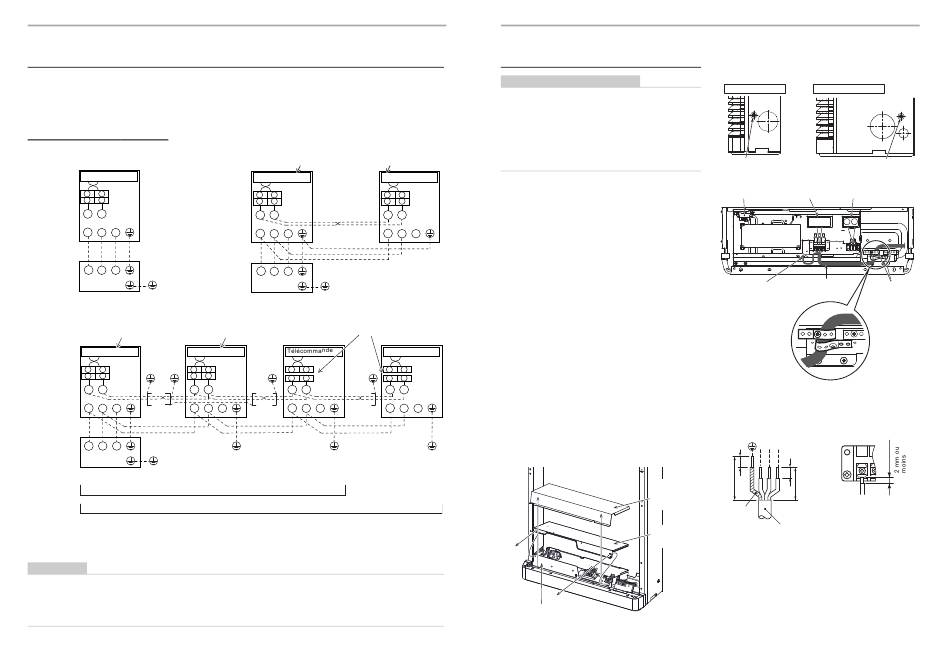

Câblage entre les unités intérieures et extérieures
1. Le schéma ci-dessous illustre les raccordements des câbles entre les unités intérieures et extérieures et entre
les unités intérieures et la télécommande. Les câbles indiqués par les lignes en pointillés sont fournis
localement.
2. Reportez-vous aux diagrammes de câblage des unités intérieures et extérieures.
3. Pour de plus amples détails, reportez-vous au manuel d'installation l'unité extérieure à connecter.
Schéma de câblage(Exemple)
Fonctionnement simple
Télécommande
1
2
2
1
A
B
Côté
intérieur
1
2
3
Câbles de
raccordement
intérieur/extérieur
1
2
3
Côté extérieur
Alimentation électrique
Fonctionnement triple et quadruple
Maître
Câblage de
Télécommande
liaison entre la
télécommande et
les unités
1
2
1
2
A
B
Côté
intérieur
1
2
3
Côté intérieur
Câbles de
raccordement
intérieur/extérieur
Câblage de liaison entre
les unités et
1
2
3
Côté extérieur
l'alimentation intérieure
Alimentation électrique
* Utilisez un câble blindé à 2 noyaux (MVVS 0,5 à 2,0 mm
systèmes triple simultané et quadruple simultané afin d'éviter des problèmes de bruit. Raccordez les deux
extrémités du câble blindé aux fils de terre.
* Raccordez les câbles de terre pour chaque unité intérieure dans les systèmes triple simultané et quadruple.
REMARQUE
• Pour la connexion double simultanée, triple simultanée et quadruple simultanée, attachez la borne à sertir à
l'extrémité du fil de connexion.
• Ne connectez pas de fil ( ③ - ③ ) entre l'unité de tête et l'unité suiveuse pour un fonctionnement simultané (double,
triple ou quadruple). Un câblage par erreur empêche les unités intérieures de fonctionner simultanément et un code
de vérification "E18" apparaît.
29-FR
Fonctionnement double simultané
Maître
Télécommande
Côté
Côté
intérieur
intérieur
1
2
Câblage de liaison
2
1
entre la télécommand
A
B
e et les unités
1
2
3
Câbles de
raccordement
intérieur/extérieur
Câblage de
1
2
3
liaison entre les
Côté extérieur
unités et
l'alimentation
intérieure
Alimentation électrique
Retirer le connecteur
Esclave
Câblage de
Télécommande
Câblage de
liaison entre la
liaison entre la
télécommand
télécommande
e et les unités
et les unités
1
2
1
2
1
2
1
2
A
B
A
B
1
2
3
1
2
3
Côté intérieur
Côté intérieur
Câblage de liaison entre
Câblage de liaison entre
les unités et
les unités et
l'alimentation intérieure
l'alimentation intérieure
Triple
Quadruple
2
ou plus) pour le câblage de la télécommande dans les
– 15 –
Raccordement des câbles
CARACTÉRISTIQUES REQUISES
• Raccordez les câbles aux bornes comme il convient,
en fonction des numéros de borne. Un raccordement
incorrect provoquera une panne.
• Faites passer les câbles à travers le manchon des
trous de câblage de l'unité intérieure.
• Le circuit basse tension est destiné à la
télécommande. (Ne raccordez pas le circuit haute
tension)
Esclave
Télécommande
<Comment démonter le couvercle du boîtier de
commande électrique>
1
2
• Modèles RM56 à RM80
2
1
Otez les vis (1) et (2) de ce côté du boîtier de
A
B
commande électrique et démontez l'abri anti-pluie.
Otez les vis (3) et (4) sur la face avant du boîtier de
1
2
3
commande électrique et démontez le couvercle du
boîtier de commande électrique.
• Modèles RM110 à RM160
Otez les vis (3) et (4) sur la face avant du boîtier de
commande électrique et démontez le couvercle du
boîtier de commande électrique.
(L'abri anti-pluie est fourni avec les modèles RM56 à
RM80 uniquement.)
<Raccordement>
• Tirez le câble à travers le trou de câblage (trou
défonçable).
Télécommande
• Fixez une bague en caoutchouc fournie au trou de
câblage (trou défonçable).
1
2
2
1
• Assurez-vous de fixer les fils de connexion à l'aide
A
B
de deux serre-fil, comme indiqué sur la figure.
N'exercez aucune pression sur la section de
1
2
3
raccordement du bornier.
N'exercez aucune pression sur la section de
raccordement de la borne.
• N'oubliez pas de monter le couvercle du boîtier de
commande électrique et l'abri anti-pluie.
(1)
(3)
(4)
Boîtier de commande électrique
<Positionnement du trou pour le câblage (trou défonçable)>
RM56, RM80
Trou de câblage
(trou défonçable)
Capteur de
détection de fuite
de réfrigérant
Vis de terre
* Faites correspondre le serre-fil avec la taille des fils de
connexion en positionnant les trous sur le serre-câble pour
maintenir le fil et fixez le serre-fil à l'aide d'une vis.
* Assurez-vous de fixer les fils de connexion à l'aide de deux serre-
fil, comme indiqué sur la figure.
1
2
10
70
Abri anti-pluie
(RM56 à RM80
seulement)
(2)
Ligne de terre
Couvercle du
Câble de liaison unité
boîtier de
intérieure-unité extérieure
commande
électrique
RM110 à RM160
Trou de câblage
(trou défonçable)
Bornier de
Bornier
raccordement de la
d'alimentation
télécommande
①②③
A B
Câble de liaison
Serre-fil*
unité intérieure et
unité extérieure
3
10
50
Câble de liaison unité intérieure-unité
extérieure
Reportez-vous à la figure ci-
dessus pour le raccordement
des câbles au bornier.
