5

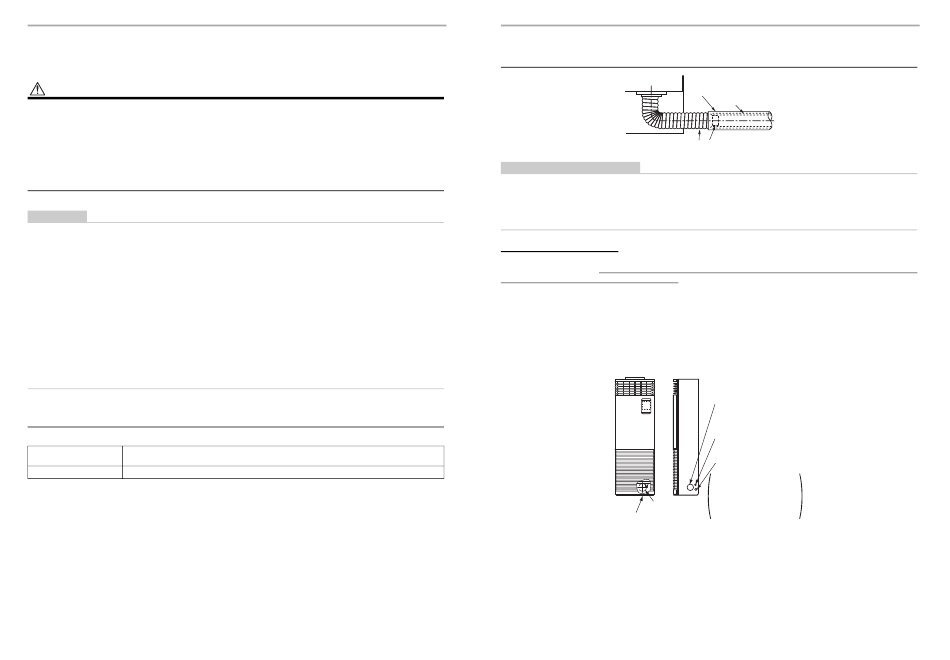

Tuyauterie de vidange
ATTENTION
• Consultez le manuel d'installation et effectuez les opérations se rapportant aux tuyaux de vidange, afin que
l'eau soit évacuée correctement. Appliquez une isolation thermique de façon à éviter la formation de
condensats.
Une pose incorrecte de la tuyauterie peut se solder par la présence de fuites d'eau dans la pièce et de
meubles rongés par l'humidité.
• Après avoir ouvert le trou défonçable, ébarbez le bord.
Le fait de toucher les bavures collées à l'ouverture du trou défonçable peut provoquer des blessures.
• En suivant le manuel d'installation, effectuez les travaux du tuyau de vidange. Un travail inapproprié du tuyau
de vidange peut entraîner la formation de boue dans le tuyau de vidange et une fuite d'eau dans la pièce.
REMARQUE
• La conduite de vidange et le tuyau de vidange doivent être orientés vers le bas (à un angle de 1/100 ou plus).
N'alternez pas leurs positions de haut en bas (forme arquée) et faites en sorte qu'ils ne forment pas de siphon.
• Assurez-vous de connecter la conduite de vidange et le tuyau de vidange à l'extérieur de l'appareil et les fixer.
• Si un jeu survient entre la tuyauterie/le câblage et le tuyau de vidange lors de l'ouverture du trou d'éjection, appliquez
du mastic sur le jeu.
• Limitez la longueur de la conduite de vidange transversale à 20 mètres ou moins. Lorsque la conduite est longue,
placez des supports tous les 1,5 à 2 mètres pour empêcher tout battement. N'installez pas d'aération. Sinon, l'eau
de vidange jaillira par ces trous et fuira.
• Pour une tuyauterie collective, les tuyaux doivent être équivalents à VP30 et inclinés vers le bas selon un angle de
1/100 ou plus. Fournissez à la tuyauterie de vidange intérieure et à la tuyauterie de réfrigérant une isolation thermique
appropriée. (Mousse de polyéthylène expansée, épaisseur : 6 mm ou plus)
• Une fois les travaux de plomberie terminés, retirez la grille d'aspiration d'air et versez de l'eau dans le bac
d'évacuation pour vérifier l'évacuation de l'eau et l'absence de fuites au niveau des raccordements du tuyau
d'évacuation.
• Après avoir vérifié l'évacuation de l'eau, remettez en place la grille d'aspiration d'air.
• Si la tuyauterie passe par une division ignifuge, appliquez un matériau incombustible (mastic) sur l'espace libre au
niveau de la partie de pénétration.
Tuyauterie, dimension et isolant thermique
Les matériaux suivants servant aux travaux de plomberie et d'isolation sont achetés sur place.
Tube en chlorure de vinyle rigide (tuyau en VPC) VP20 (diamètre interne : 20 mm, diamètre
Tuyauterie
extérieur : 26 mm)
Isolant thermique
Mousse de polyéthylène expansée, épaisseur : 6 mm ou plus
21-FR
– 11 –
Raccordement du tuyau d'évacuation
Bac d'évacuation
CARACTÉRISTIQUES REQUISES
• A l'aide d'un adhésif pour tuyau en chlorure de vinyle, raccordez bien les tuyaux en chlorure de vinyle dur de sorte
qu'ils ne fuient pas.
• Il faut plusieurs heures pour que l'adhésif sèche et durcisse.
(Référez-vous au Mode d'emploi de l'adhésif.)
Evitez de forcer sur la section de raccordement avec les tuyaux d'évacuation.
Méthode de la tuyauterie
Vous pouvez tirer les tuyaux d'évacuation et de réfrigérant de la gauche, de la droite, de l'arrière ou du fond selon
la position de l'installation. Toutefois, les tuyaux d'évacuation peuvent être tirés de la gauche uniquement lorsque
les tuyaux de réfrigérant sont tirés de la gauche. Le tuyau d'évacuation doit être fixé au tuyau de réfrigérant avec
une bande de serrage et installé avec une inclinaison de 1/100 ou plus. L'extrémité du tuyau d'évacuation raccordé
à l'unité intérieure doit être libéré de toute contrainte extérieure.
• Ne faites pas passer le tuyau d'évacuation et les tuyaux de réfrigérant au-dessus du boîtier de commande
électrique. Des gouttes de condensation provenant des tuyaux pourraient pénétrer dans le boîtier de commande
électrique et provoquer un dysfonctionnement. À l'exception des modèles RM56 à RM80.
• Sur les modèles RM56 à RM80, le tuyau d'évacuation et les tuyaux de réfrigérant sortant du boîtier de
commande électrique doivent être écartés de 5 mm. Si vous ne laissez pas un écart de 5 mm ou plus, il sera
difficile de démonter le couvercle anti-gouttes et il est impossible de sortir le boîtier de commande électrique.
Port de la tuyauterie au
fond
Isolant thermique
Tuyau en polychlorure de vinyle dur
Flexible de vidange
Adhérence du tuyau en
polychlorure de vinyle dur utilisé
Port de raccordement du
tuyau de réfrigérant (des
deux côtés)
Port de câblage (des deux
côtés)
Port de raccordement du tuyau
d'évacuation (des deux côtés)
*RM110 à RM160 uniquement
Pour raccorder le tuyau
d'évacuation à droite ou à
gauche, passez-le dans le
trou défonçable pour les
Port de la tuyauterie
tuyaux de réfrigérant sur les
à l'arrière
modèles RM56 à RM80.
22-FR
