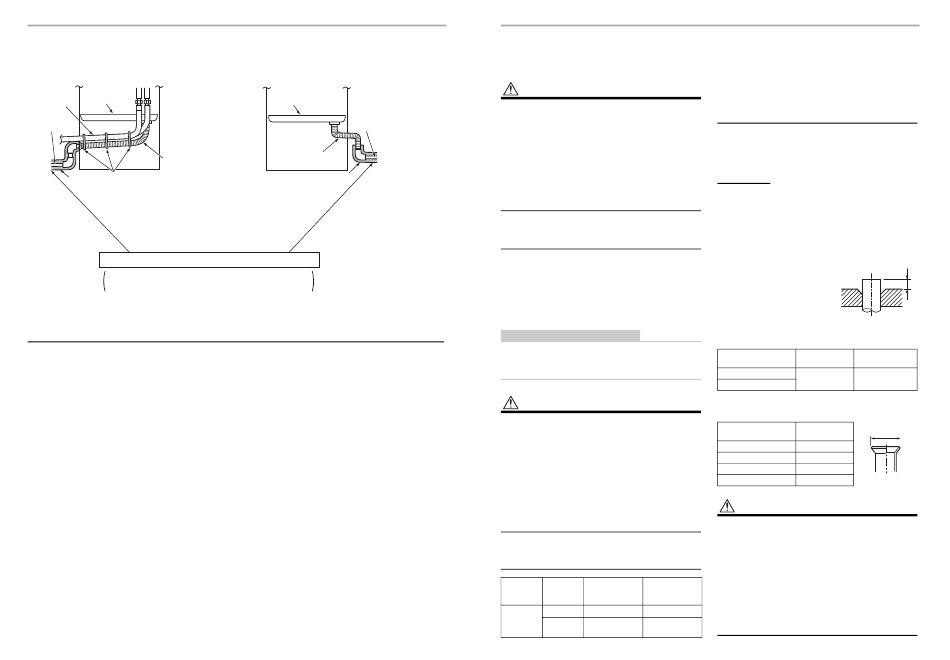

• Pour raccorder le tuyau d'évacuation à gauche
Tuyaux de
Bac d'évacuation
réfrigérant
Tuyau en PVC
(tuyau
d'évacuation)
Flexible de
vidange
Isolant
Fixez à l'aide d'une bande de serrage.
thermique
Fixez le tuyau d'évacuation au tuyau de
réfrigérant avec des bandes de serrage
sans laisser de jeu. Fixez en 3 endroits
Ne serrez pas trop le tuyau d'évacuation au
tuyau de réfrigérant (isolant thermique).
*Raccordez et fixez le tuyau d'évacuation à l'extérieur de l'unité sur place.
Inclinez le tuyau d'évacuation de 1/100 ou davantage pour le
raccorder à l'unité sur les extrémités gauche et droite.
Vérification de l'évacuation
• Une fois les travaux de plomberie terminés, retirez la grille d'aspiration d'air et versez de l'eau dans le bac
d'évacuation pour vérifier l'évacuation de l'eau et l'absence de fuites au niveau des raccordements du tuyau
d'évacuation.
• Après avoir vérifié l'évacuation de l'eau, remettez en place la grille d'aspiration d'air.
23-FR
• Pour raccorder le tuyau d'évacuation à droite
Bac d'évacuation
Tuyau en PVC
(tuyau
d'évacuation)
Flexible de vidange
Isolant thermique
6
Tuyaux de réfrigérant
ATTENTION
• Utilisez les écrous évasés qui sont inclus avec
l'unité. L'utilisation de différents écrous évasés peut
provoquer une fuite de gaz réfrigérant.
• Une fois que la tuyauterie de réfrigérant est
connectée, ne mettez pas sous tension avant la fin
du contrôle des fuites de gaz. Si le gaz réfrigérant
fuit, le capteur de détection de fuite de réfrigérant
fonctionne et un ventilateur tourne
automatiquement, ce qui empêche le climatiseur de
fonctionner.
Tuyaux de réfrigérant
Utilisez l'élément suivant pour la tuyauterie
réfrigérante.
Matériau : Tuyau en cuivre désoxydé au
phosphore sans soudure.
Ø6,35, Ø9,52, Ø12,7 Épaisseur de paroi 0,8 mm ou
plus
Ø15,88 Épaisseur de paroi 1,0 mm ou plus
CARACTÉRISTIQUES REQUISES
Si le tuyau du fluide frigorigène est long, placez des
supports tous les 2,5 à 3 m afin de le maintenir.
Autrement, cela risque de provoquer un son anormal.
ATTENTION
4 POINTS IMPORTANTS CONCERNANT
L'INSTALLATION DES TUYAUX
1. Les connecteurs mécaniques réutilisables et les joints
évasés ne sont pas autorisés à l'intérieur. Lorsque les
connecteurs mécaniques sont réutilisés à l'intérieur,
les pièces d'étanchéité doivent être remplacées.
Lorsque les joints évasés sont réutilisés à l'intérieur,
la pièce évasée doit être remanufacturée.
2. Serrez les raccordements (entre les tuyaux et l'unité)
3. Évacuez l'air des tuyaux de raccordement à l'aide
d'une POMPE À VIDE.
4. Vérifiez que le gaz ne fuit pas. (points raccordés)
Taille du tuyau
Modèle
RAV-
Type RM56
Côté gaz
12,7 mm
Taille du
Côté
tuyau
6,4 mm
liquide
– 12 –
Longueur de tuyau et
différence de hauteur
admissibles
Elles varient selon le type d'unité extérieure.
Pour en savoir davantage, consultez le Manuel
d'installation fourni avec l'unité extérieure.
Évasement
• Coupez le tuyau avec un coupe-tubes.
Enlevez tous les ébarbages.
Des ébarbages risqueraient de causer une fuite de gaz.
• Insérez un écrou évasé dans le tuyau et évasez le
tuyau.
Les tailles d'évasement pour le R32 ou R410A étant
différentes de celles pour le fluide frigorigène R22, il
est recommandé d'utiliser des outils d'évasement
nouvellement fabriqués pour le R32 ou R410A.
Toutefois, vous pouvez
utiliser les outils habituels si
vous réglez convenablement
la longueur de la conduite de
cuivre faisant saillie.
▼ Marge de saillie de
l'évasement : B (Unité : mm)
Rigide (de type à clabot)
Diam. extérieur du
Outil R32 ou
tuyau en cuivre
R410A utilisé
6,4, 9,5
0 - 0,5
12,7, 15,9
▼ Dimension du diamètre d'évasement : A
(Unité : mm)
Diam. extérieur du
+0
A
tuyau en cuivre
-0,4
6,4
9,1
9,5
13,2
12,7
16,6
15,9
19,7
ATTENTION
• Veillez à ne pas rayer la surface intérieure de la pièce
évasée lorsque vous enlevez les bavures.
• Il existe un risque important de fuite de gaz réfrigérant
si la procédure d'évasement est effectuée en
présence de rayures sur la surface interne de la pièce
de procédure d'évasement.
• Vérifiez que la pièce évasée n'est pas rayée,
Type RM80,
déformée, étagée ou aplatie, et qu'il n'y a pas de
RM110 à
copeaux collés ou d'autres problèmes suite à la
RM160
procédure d'évasement.
15,9 mm
• N'appliquez pas d'huile réfrigérante sur la surface
d'évasement.
9,5 mm
B
Outil
traditionnel
1,0 - 1,5
A
24-FR
