Serrage des raccords
ATTENTION
N'appliquez pas un couple excessif. Autrement, l'écrou
pourrait se casser dans certaines conditions.
▼ Couple de serrage des raccords des tuyaux
évasés
Les raccordements incorrects provoqueront non
seulement une fuite de gaz, mais aussi un
dysfonctionnement du circuit de réfrigération.

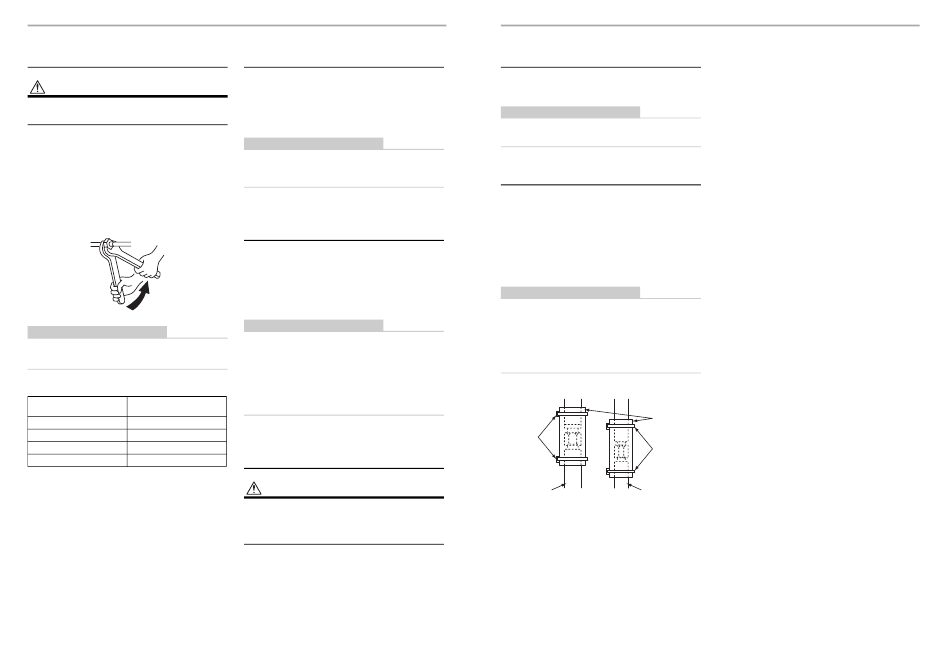

Alignez les centres des tuyaux de raccordement et
serrez l'écrou évasé avec les doigts. Serrez alors
l'écrou avec une clé anglaise et une clé
dynamométrique comme indiqué sur la figure.
Serrage à l'aide de deux clés plates
CARACTÉRISTIQUES REQUISES
Serrez l'écrou en ne dépassant pas le couple de
serrage spécifié.
Diam. extérieur du tuyau
Couple de serrage
en cuivre
6,4 mm
14 - 18
9,5 mm
34 - 42
12,7 mm
49 - 61
15,9 mm
68 - 82
25-FR
Evacuation
Chassez l'air du raccord de remplissage de la soupape
de l'unité extérieure à l'aide d'une pompe à vide.
Pour en savoir davantage, consultez le Manuel
d'installation fourni avec l'unité extérieure.
• Pour l'évacuation, n'utilisez pas le réfrigérant scellé
dans l'unité extérieure.
CARACTÉRISTIQUES REQUISES
En ce qui concerne les outils tels que le tuyau de
remplissage, utilisez exclusivement ceux fabriqués pour
le R32 ou le R410A.
Quantité de réfrigérant à
ajouter
Mettez à niveau le réfrigérant en utilisant du "R32 ou
R410A" et en suivant les instructions du Manuel
d'installation fourni avec l'unité extérieure. en suivant
les instructions du Manuel d'installation fourni avec
l'unité extérieure.
Utilisez une échelle graduée pour remplir la quantité
spécifiée de réfrigérant.
CARACTÉRISTIQUES REQUISES
• Remplir une quantité excessive ou insuffisante de
réfrigérant provoquera une panne du compresseur.
Remplissez la quantité spécifiée de réfrigérant.
• La personne qui a rempli le réfrigérant doit noter la
longueur du tuyau et la quantité de réfrigérant ajoutée
sur l'étiquette F-GAS de l'unité extérieure. Il est
Unité : N•m
nécessaire de réparer la panne du compresseur et le
dysfonctionnement du circuit de réfrigération.
Ouverture complète de la
vanne
ATTENTION
Une connexion brasée, soudée ou mécanique doit être
établie avant l'ouverture des vannes pour permettre au
réfrigérant de circuler entre les pièces du système de
réfrigération.
Ouvrez complètement la vanne de l'unité extérieure.
Une clé hexagonale de 4 mm est requise pour ouvrir la
vanne.
Pour en savoir davantage, consultez le Manuel
d'installation fourni avec l'unité extérieure.
– 13 –
Vérification des fuites de gaz
A l'aide d'un détecteur de fuites ou d'eau savonneuse,
vérifiez si le gaz fuit ou non de la section de
raccordement des tuyaux ou le capuchon de la vanne.
CARACTÉRISTIQUES REQUISES
Utilisez un détecteur de fuites fabriqué exclusivement
pour les réfrigérants HFC (R32, R410A, R134a).
Procédé de calorifugeage
Appliquez un calorifugeage aux tuyaux de liquide et de
gaz séparément.
• Concernant l'isolation thermique des tuyaux côté
gaz, utilisez un matériel résistant à la chaleur
(120 °C ou plus).
• Pour utiliser le tuyau d'isolation thermique fourni,
appliquez l'isolant thermique sur la section de
raccordement des tuyaux de l'unité intérieure et sans
laisser d'espace vide.
CARACTÉRISTIQUES REQUISES
• Appliquez bien le calorifugeage à la section de
raccordement des tuyaux de l'unité intérieure jusqu'à
la racine et sans exposer les tuyaux. (L'exposition à
l'extérieur des tuyaux se soldera par une fuite d'eau.)
• Isolez soigneusement le tuyau de réfrigérant de l'unité
intérieure jusqu'à l'endroit illustré sur la figure
suivante.
Isolant
thermique
(Accessoire)
Conduite
côté gaz
Isolant
thermique
(Accessoire)
Collier
(Accessoire)
Conduite côté
liquide
26-FR
