5 FONCTIONNEMENT
1) S'assurer que le fil se déplace librement à travers les guides-fil et régler la pression des
galets de dévidage. Ne pas trop serrer.
Figure A.
2) Pour vérifier si la pression est correcte, tester le dévidage contre une surface non
conductrice, par exemple, une planche de bois.

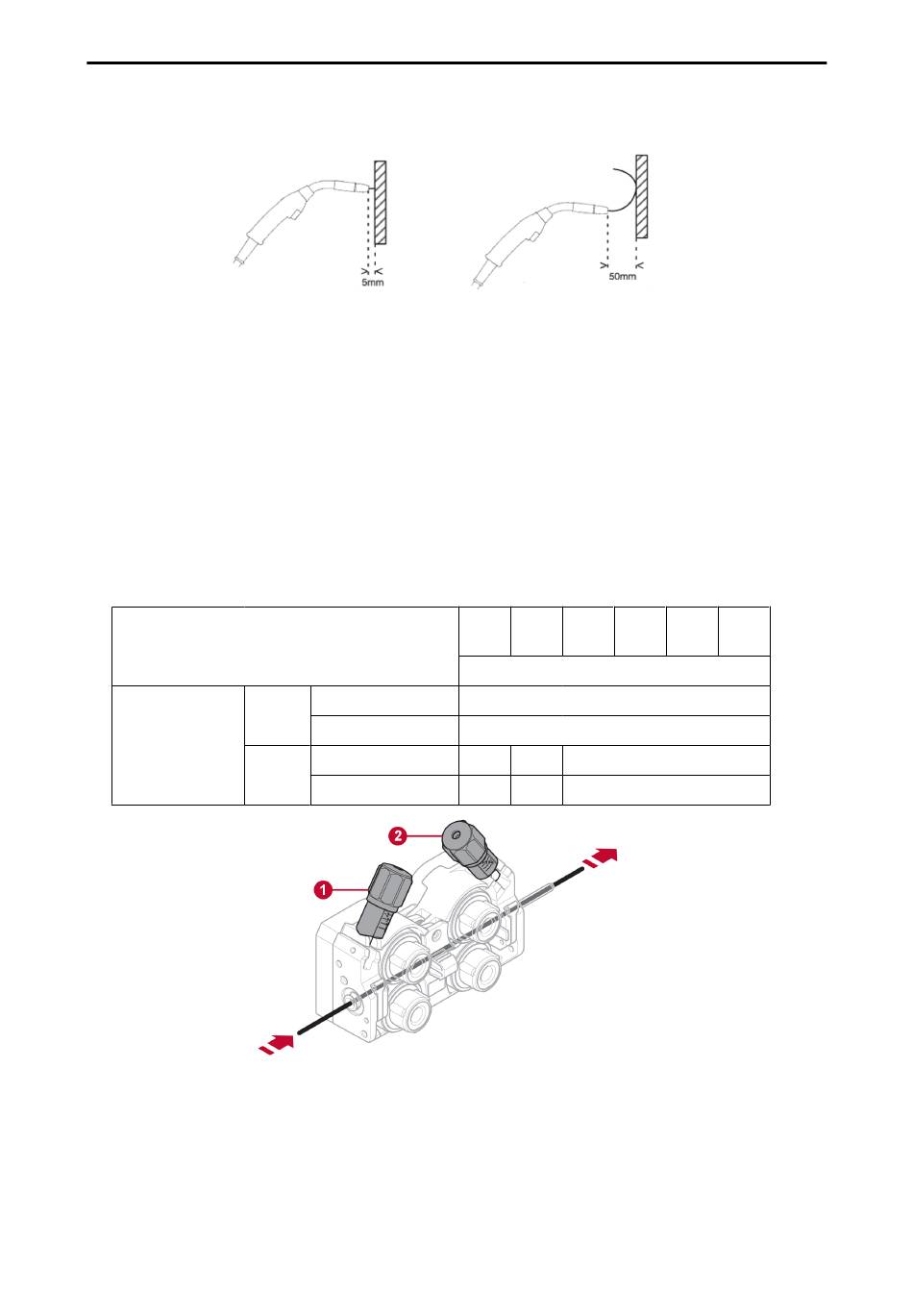

Lorsque la torche de soudage est maintenue à environ 5 mm de la planche (figure A), les
galets doivent patiner.
En tenant la torche de soudage à environ 50 mm de la planche, le fil doit sortir et se
courber (figure B).
Le tableau ci-dessous indique les réglages approximatifs de la pression des galets dans
des conditions standard avec une force de freinage correcte de la bobine. Si les câbles de
la torche sont longs, sales ou usés, il peut être nécessaire d'augmenter le réglage de la
pression. Vérifier toujours le réglage de la pression des galets dans chaque cas spécifique
en testant le dévidage du fil contre un objet isolé, comme décrit ci-dessus.
Matériau du fil Fe, Ss
Fourré
1. Unité de tendeur 1
3) Le moyeu de la bobine de fil est doté d'un frein à friction. Au besoin, il est possible de
tourner l'écrou de blocage de la bobine à l'intérieur de l'extrémité ouverte du moyeu dans
le sens horaire pour serrer le frein. Un réglage adéquat fera en sorte que la bobine de fil ne
continuera pas plus de 3 - 5 mm après le relâchement de la gâchette. Le fil-électrode
devrait être lâche sans se déloger de la bobine de fil.
0463 930 201
Diamètre du fil (mm)
(po) 0,023
Unité de tendeur 1
Unité de tendeur 2
Unité de tendeur 1
Unité de tendeur 2
2. Unité de tendeur 2
- 23 -
Figure B.
0,6 0,8 1,0 1,2
0,030 0,040 0,045
Réglage de la pression
2,5
3–3,5
1,4 1,6
0,052 1/16
2
2,5–3
