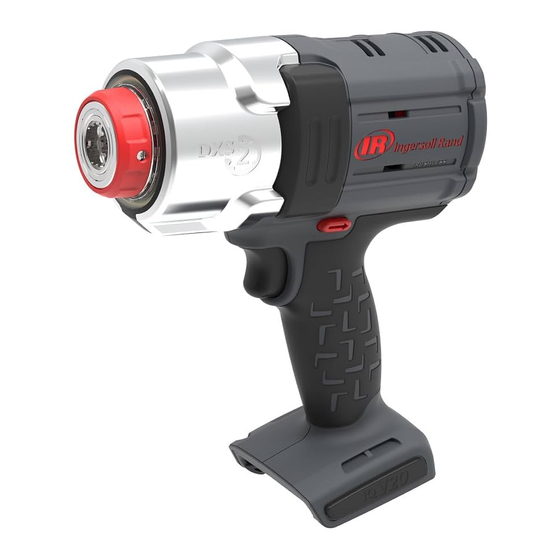

Cordless Impact Wrench Literature Pack
W7003 Series: W7153
User Manual
EN
User Manual
ES
Manual del Usuario
FR
Manuel d'Utilisation
PT
Manual do Usuário
EN
This manual contains safety and product
information for
•
Cordless Impact Wrench (W7153)
•
IQ
Battery
V20
•
IQ
Battery Charger
V20
This manual contains parts lists for
•
Cordless Impact Wrench (W7153)
•
IQ
Battery Charger
V20
ES
Este manual contiene información de
seguridad y de producto de
•
Llave de impacto inalámbrica (W7153)
•
Batería de IQ
V20
•
Cargador de la batería de IQ
Este manual contiene la lista de piezas de
•
Llave de impacto inalámbrica (W7153)
•
Cargador de la batería de IQ
V20
V20
Save These Instructions
FR
Ce manuel contient les informations de sécurité
et de renseignements sur le produit pour
•
Clé à chocs sans fil (W7153)
•
Batterie IQ
V20
•
Chargeur de batterie IQ
Ce manuel contient des listes de pièces pour
•
Clé à chocs sans fil (W7153)
•
Chargeur de batterie IQ
PT
Este manual contém informações de
segurança e sobre produtos para:
•
Chave de impacto sem fios (W7153)
•
Bateria IQ
V20
•
Carregador de baterias IQ
Este manual contém listas de peças para:
•
Chave de impacto sem fios (W7153)
•
Carregador de baterias IQ
TL-W7153-LIK
Edition 2
August 2024
V20
V20
V20
V20
