6.5 Installazione della centralina a fili

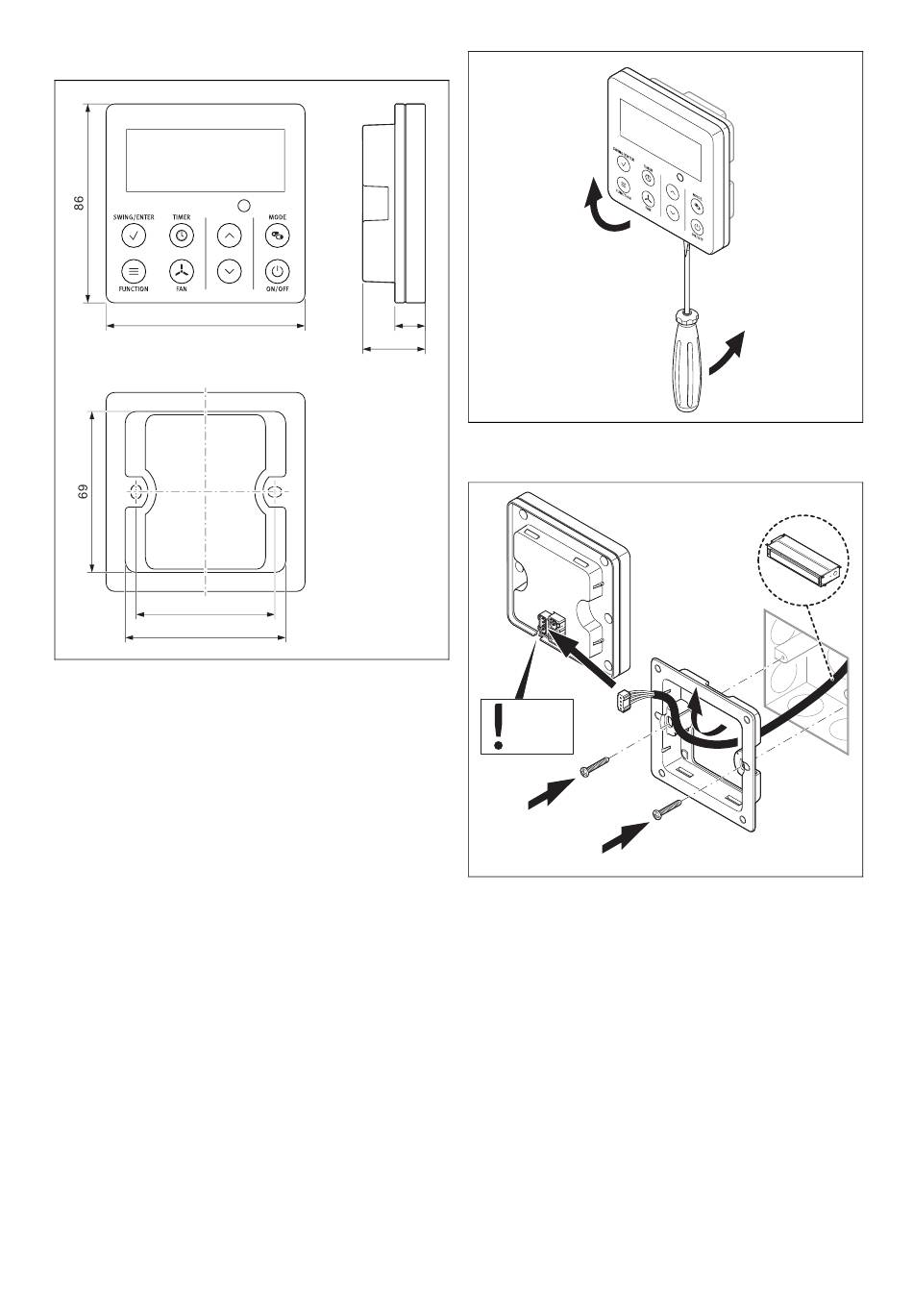

6.5.1 Dimensioni della centralina a fili
86
60
69
6.5.2 Montaggio dell'alloggiamento per
l'installazione
1. Scegliere un alloggiamento per l'installazione della
centralina che sia compatibile con le dimensioni della
centralina.
2. Controllare se l'alloggiamento per l'installazione è com-
patibile con la centralina.
3. Installare l'alloggiamento per l'installazione nel locale in
cui si trova l'unità interna.
126
6.5.3 Montaggio della centralina a fili
13
27
1. Aprire la scatola della centralina premendo le linguette
sul lato inferiore con un cacciavite.
CN1
2. Estrarre dall'apertura di installazione il cavo schermato
a 2 fili a coppie intrecciate dalla parete e farlo passare
attraverso il supporto della centralina.
3. Avvitare il supporto della centralina con l'alloggiamento
per l'installazione.
4. Collegare i due fili sulla centralina.
Istruzioni per l'installazione e la manutenzione 8000011853_01
