- Page 1 MANUEL DE L’OPÉRATEUR WX540 jusqu'au numéro de série 273165 WX540L jusqu'au numéro de série 2E9US1113KS273163 WX 540/L Fendeuse à bois sur remorque Rév. Jun-2020 Numéro de pièce : Z97137_Fr...
- Page 2 • WX540 • WX5450L (feux d’arrêt, clignotants, feux arrière) Les unités de mesure dans les manuels techniques de Wallenstein Equipment sont écrites de la façon suivante : Système américain (système métrique). Conservez le présent manuel à portée de main pour pouvoir le consulter souvent et pour pouvoir le remettre à...
- Page 3 WX540, WX540L Introduction Fendeuse à bois sur remorque Table des matières 1. Introduction ............2 8. Réparations et entretien........33 1.1 Préambule ............2 8.1 Sécurité relative à l’entretien ......33 1.2 Rapport d’inspection à la livraison ......4 8.2 Fluides et lubrifiants ..........33 1.3 Emplacement du numéro de série ......5 8.3 Calendrier d’entretien ........34...
- Page 4 WX540, WX540L Introduction Fendeuse à bois sur remorque 1.2 Rapport d’inspection à la livraison WALLENSTEIN Fendeuses à bois sur remorque WX540 et WX540L Pour activer la garantie, enregistrez le produit en ligne à l’adresse http://www.wallensteinequipment.com _________________________________________ Nom du client Inspection avant livraison Vérifi ez que la machine n’a pas été...
- Page 5 Fournissez toujours le numéro de modèle et de série de votre produit Wallenstein lorsque vous vous adressez à votre concessionnaire pour commander des pièces, demander que l’on procède à des réparations ou pour tout autre renseignement.
- Page 6 Fendeuse à bois sur remorque 1.4 Garantie GARANTIE LIMITÉE Les produits Wallenstein sont garanti contre tous défauts de matériaux et de fabrication dans des conditions normales d’utilisation et de service, pour une période de Cinq Ans pour usage domestique Deux Ans pour usage commercial/location à...
- Page 7 Les autocollants sur le produit indiquent le modèle et le numéro de connexe (la manière d’éviter le danger). série de la machine, ainsi que d’autres renseignements importants. Manufactured by: Wallenstein Equipment Inc., 7201 Line 86, Wallenstein ON N0B2S0, Canada MODEL: ########## TYPE OF VEHICLE/TYPE DE VEHICLE: TRA / REM...
- Page 8 Le symbole d’avertissement relatif à la sécurité désigne les messages importants relatifs à la sécurité sur la fendeuse à bois Wallenstein et à l’intérieur du manuel. Lorsque vous voyez ce symbole, soyez au fait du risque de subir des blessures, voire de mourir.
- Page 9 • Il est possible de prévenir les accidents. • DISPOSEZ d’une trousse de premiers soins dans le cas où il serait nécessaire Wallenstein Equipment Inc. a pour politique de fabriquer des de l’utiliser, et sachez comment en faire produits qui sont sécuritaires et fiables. Toutefois, l’utilisation usage.
- Page 10 WX540, WX540L Sécurité Fendeuse à bois sur remorque 2.5 Recommandations relatives à la 2. Formez le nouveau personnel et passez souvent en revue les instructions avec les opérateurs. Seuls les opérateurs sécurité de l’équipement physiquement aptes, qui ont suivi la formation appropriée, devraient utiliser cet équipement.
- Page 11 WX540, WX540L Sécurité Fendeuse à bois sur remorque 2.8 Sécurité relative aux pneus 2.10 Sécurité relative au moteur à essence 1. Si les procédures correctes ne sont pas suivies lors du montage d’un pneu sur une roue ou une jante, une explosion pouvant entraîner des blessures graves ou la mort peut avoir...
- Page 12 WX540, WX540L Sécurité Fendeuse à bois sur remorque 2.11 Soyez préparé 15. NE FRAPPEZ PAS sur le volant moteur avec un objet dur ou un outil métallique, car le volant pourrait voler en éclats pendant le fonctionnement. Utilisez les outils appropriés pour procéder à...
- Page 13 WX540, WX540L Sécurité Fendeuse à bois sur remorque 2.11.1 Formulaire d’approbation La conception et la fabrication de ce produit respectent les dispositions pertinentes des normes suivantes : Toute personne qui utilise cette machine doit lire et bien comprendre tous les renseignements relatifs à la sécurité, au ISO 4254-1 Matériel agricole –...
- Page 14 WX540, WX540L Symboles de sécurité Fendeuse à bois sur remorque 3. Symboles de sécurité 3.1 Position des symboles de sécurité Les différents types de symboles de sécurité et leur emplacement sur l’équipement sont illustrés ci-dessous. Afin d’observer de bonnes pratiques en matière de sécurité, il est essentiel de se familiariser avec les divers symboles de sécurité, le type...
- Page 15 WX540, WX540L Symboles de sécurité Fendeuse à bois sur remorque 3.2 Explications des symboles de IMPORTANT! Si des pièces qui portent des symboles de sécurité sécurité sont remplacées, de nouveaux symboles doivent être appliqués. Les symboles de sécurité doivent toujours être remplacés s’ils deviennent endommagés ou illisibles ou s’ils...
- Page 16 WX540, WX540L Familiarisation Fendeuse à bois sur remorque 4. Familiarisation 4.1.1 Formation 4.1 À l’intention du nouvel opérateur Chaque opérateur doit recevoir une formation appropriée au sujet Il appartient à l’opérateur et au propriétaire de lire le présent des procédures de configuration et d’utilisation de l’équipement manuel et de former tout autre opérateur avant qu’une telle...

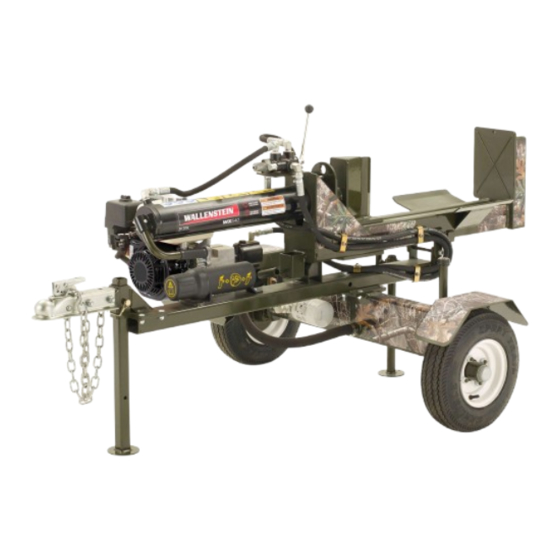

- Page 17 Familiarisation Fendeuse à bois sur remorque 4.2 Composants de l’équipement 00633 Fig. 3 – Composants des fendeuses à bois WX540 et WX540L 1. Banc de fendage inclinable 2. Coin coulissant 3. Poignée de la soupape de commande de la fendeuse 4.
- Page 18 WX540, WX540L Commandes Fendeuse à bois sur remorque 5. Commandes 5.1.2 Manette d’étrangleur IMPORTANT! Avant de commencer à utiliser la fendeuse à bois, familiarisez-vous avec l’emplacement et le La manette d’étrangleur ouvre et ferme à soupape d’étrangleur dans fonctionnement de toutes les commandes.
- Page 19 WX540, WX540L Commandes Fendeuse à bois sur remorque 5.1.4 Commande des gaz Cette manette contrôle la vitesse du moteur. Déplacez la manette latéralement pour augmenter ou réduire le nombre de tours/minute du moteur. Faites toujours fonctionner la fendeuse à bois avec la manette de commande des gaz sur la position MAX.
- Page 20 WX540, WX540L Commandes Fendeuse à bois sur remorque Position neutre • Tirez la manette complètement vers l’arrière pour rentrer le bloc de poussée. La soupape de détente tient la manette en • La position Neutre est la position centrale sur la soupape.
- Page 21 WX540, WX540L Commandes Fendeuse à bois sur remorque 5.3 Limiteur de course (accessoire) Le limiteur de course améliore la productivité lors du fendage de morceaux plus courts. Il empêche le vérin de retourner complètement à la position de départ. 5.3.1 Ajustement du limiteur de course 1.
- Page 22 WX540, WX540L Consignes de fonctionnement Fendeuse à bois sur remorque 6. Consignes de fonctionnement Il appartient à l’opérateur de bien connaître l’ensemble des 13. Ne mettez aucune partie de votre corps à un endroit où elle procédures de fonctionnement et de sécurité, puis de les se trouverait en danger si un mouvement survenait lors de observer.
- Page 23 Bien qu’il n’existe aucune restriction opérationnelle lors de la première utilisation de la fendeuse à bois, on recommande de L’utilisation efficace et sécuritaire de la fendeuse à bois Wallenstein vérifier les éléments suivants : demande que chaque opérateur lise et comprenne les procédures d’opération ainsi que l’ensemble des mesures de sécurité...
- Page 24 WX540, WX540L Consignes de fonctionnement Fendeuse à bois sur remorque 00638 Fig. 16 – Jauge graduée de vérification du niveau d’huile hydraulique IMPORTANT! Ne faites pas fonctionner la machine si le 00197 niveau d’huile n’est pas visible sur la jauge graduée. Cela pourrait causer des dommages à...
- Page 25 32 . Pour de plus amples renseignements sur les carburants, consultez le manuel du moteur. Fig. 18 – Installation des fendeuses WX540 et WX540L 1. Chandelle de levage arrière 1. Nettoyez l’aire autour du bouchon du réservoir de carburant.
- Page 26 WX540, WX540L Consignes de fonctionnement Fendeuse à bois sur remorque 6.8 Démarrage du moteur ATTENTION! Avant de démarrer le moteur, revoir les instructions de fonctionnement et d’entretien dans le manuel du moteur. 00191 W019 Fig. 20 – Commande des gaz du moteur ATTENTION! 1.
- Page 27 WX540, WX540L Consignes de fonctionnement Fendeuse à bois sur remorque 6.10 Positionnement des billes 5. Laissez tourner le moteur au ralenti pendant quelques minutes pour le laisser se réchauffer. Enfoncez progressivement la manette d’étrangleur en position ouverte (vers la gauche) à...
- Page 28 WX540, WX540L Consignes de fonctionnement Fendeuse à bois sur remorque 6.11 Fendage du bois AVERTISSEMENT! Risque de pincement ou d’écrasement! Le travailleur qui charge la fendeuse DOIT être le seul à contrôler le vérin hydraulique et le coin de fendage.
- Page 29 WX540, WX540L Consignes de fonctionnement Fendeuse à bois sur remorque AVERTISSEMENT! Risque de pincement ou d’écrasement! Le travailleur qui charge la fendeuse DOIT être le seul à contrôler le vérin hydraulique et le coin de fendage. Un seul travailleur doit opérer et charger la fendeuse à...
- Page 30 WX540, WX540L Consignes de fonctionnement Fendeuse à bois sur remorque 6.13 Transport 6.13.1 Sécurité relative au transport 1. Observez les lois locales relativement à la sécurité lors du transport de l’équipement sur les chemins publics. 2. Ne roulez pas à plus de 80 km/h (50 mi/h) lorsque vous remorquez cette machine.
- Page 31 WX540, WX540L Consignes de fonctionnement Fendeuse à bois sur remorque 6.14 Fixation d’un véhicule IMPORTANT! Consultez le manuel du moteur préparé par remorqueur le fabricant pour obtenir des renseignements portant sur l'entreposage du moteur. 1. Assurez-vous que personne ne se trouve à proximité de l'équipement.
- Page 32 WX540, WX540L Réparations et entretien Fendeuse à bois sur remorque 7. Réparations et entretien 9. Une fois les travaux de réparation ou d’entretien terminés, AVERTISSEMENT! il faut s’assurer que tous les écrans de protection et autres dispositifs de sécurité ont été réinstallés avant de remettre la Risque de pincement ou d’écrasement entre le...
- Page 33 WX540, WX540L Réparations et entretien Fendeuse à bois sur remorque 7.3 Calendrier d’entretien 7.4 Points de graissage Effectuer les procédures d’entretien à la fréquence ou après le Ayez recours à un pistolet graisseur manuel pour tous les points nombre d’heures indiqué, selon la première éventualité.
- Page 34 WX540, WX540L Réparations et entretien Fendeuse à bois sur remorque Toutes les 40 heures de fonctionnement Emplacement ou au besoin Partie coulissante du châssis Toutes les 100 heures de Emplacement fonctionnement ou une fois par an Bagues d'essieu – 2 endroits 00662 Fig.
- Page 35 WX540, WX540L Réparations et entretien Fendeuse à bois sur remorque 7.5 Huile hydraulique – Changement 7.6 Filtre à huile hydraulique – Changement Changez l’huile hydraulique toutes les 100 heures de fonctionnement ou une fois par an. Changez le filtre à huile hydraulique toutes les 100 heures de fonctionnement ou une fois par an.
- Page 36 WX540, WX540L Réparations et entretien Fendeuse à bois sur remorque 7.7 Filtre à air du moteur Inspection Enlevez le couvercle du filtre à air et inspectez les éléments filtrants. Vérifiez le filtre à air toutes les 40 heures d’utilisation. Changez Nettoyez ou remplacez les éléments filtrants sales.
- Page 37 Consultez le manuel de l’utilisateur du moteur Honda™ GX200. Si un problème persiste après la lecture de la section de dépannage, prenez contact avec le concessionnaire local, le distributeur ou Wallenstein. Ayez le numéro de série de la machine à portée de la main. Problème...
- Page 38 WX540, WX540L Caractéristiques techniques Fendeuse à bois sur remorque 9. Caractéristiques techniques 9.1 Caractéristiques de la machine Modèle WX540, WX540L Montage Installé sur remorque Modèle de moteur Honda™ GX200; 6,8 hp (4,8 kW) à 3 600 tr/min Cylindrée du moteur 12 po³...
- Page 39 WX540, WX540L Caractéristiques techniques Fendeuse à bois sur remorque 9.2 Couple appliqué sur les boulons Vérification du couple appliqué aux boulons Spécifi cations relatives au couple de serrage des boulons en unités impériales Les tableaux figurant ci-dessous donnent les valeurs correctes de couple pour divers boulons et vis de blocage.
- Page 40 WX540, WX540L Caractéristiques techniques Fendeuse à bois sur remorque 9.4 Couple appliqué aux raccords Couple appliqué sur les raccords hydrauliques hydrauliques Taille des Diamètre écrous Couple de Plaques avec Serrage des raccords coniques de tube extérieur hexagonaux serrage serrage manuel du tube à...
- Page 41 Conseils pour le fonctionnement ........28 Huile hydraulique – Vérification du niveau ......24 Démarrage du moteur............ 26 Huile moteur ................ 32 Fendage vertical (WX540, WX540L seulement) .... 28 Liste de vérification avant la mise en marche ....23 Positionnement des billes ..........27 Inspection du filtre à air ............36 Réglage de l’équipement ..........25 Interrupteur de démarrage ..........
- Page 42 WX540, WX540L Index alphabétique Fendeuse à bois sur remorque Remplacement des symboles de sécurité endommagés..15 Remplissage en carburant ..........25 Renseignements sur les autocollants ........7 Réparation et entretien............32 Calendrier d’entretien ............ 33 Filtre à huile hydraulique – Changement ....... 35 Fluides et lubrifiants ............
