Instalación
Alinee los soportes de montaje horizontalmente
deslizándolos hacia atrás y hacia adelante a través
de las ranuras de los tornillos hasta que los soportes
tengan una distancia exacta de 27-1/2" entre sí y
una distancia igual desde los lados del gabinete.
Vea la figura 7.
Una vez que los soportes estén posicionados
correctamente, apriete firmemente los cuatro (4)
tornillos B.

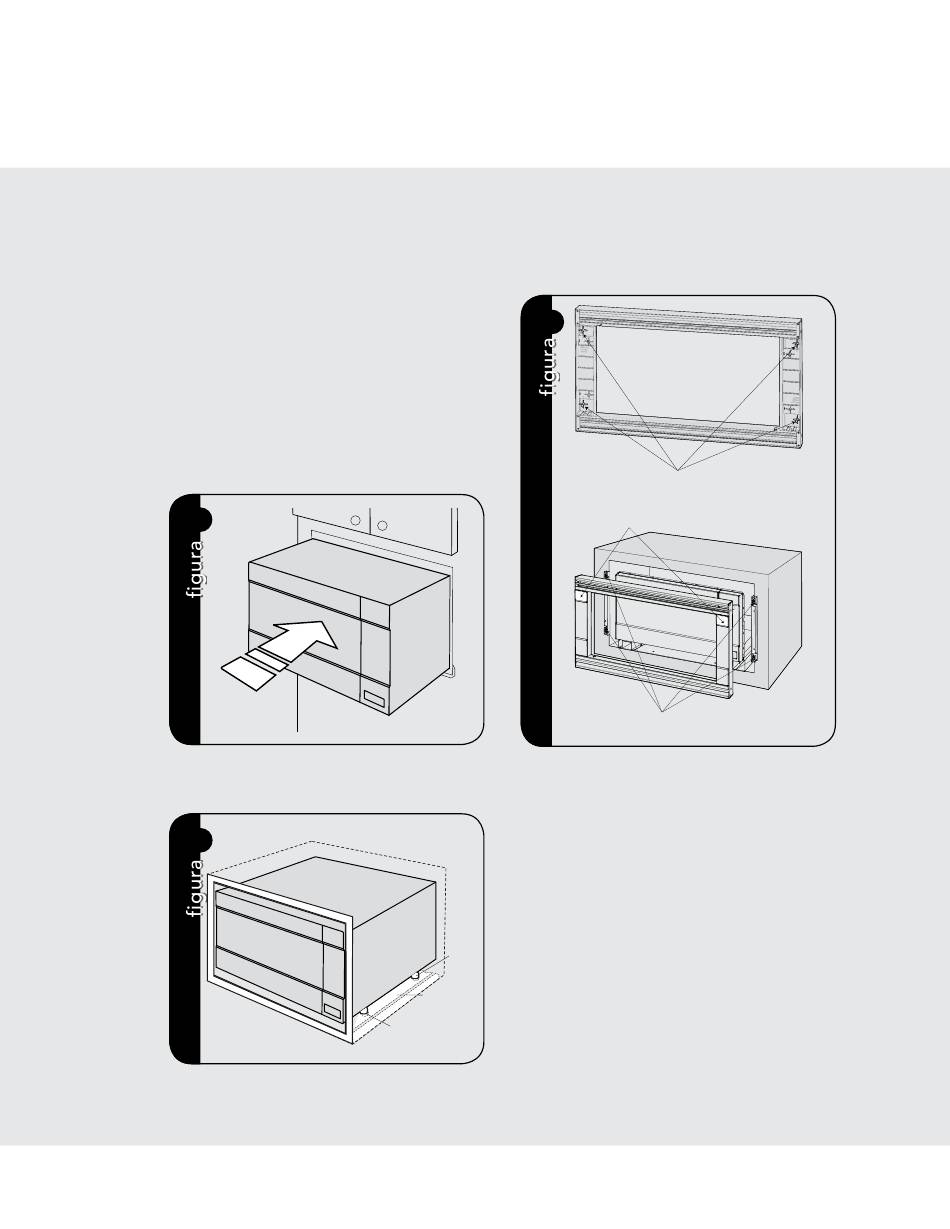

Instalación en gabinete
STALL
Coloque el horno al lado de la abertura de la pared
o gabinete. Conecte el cordón de alimentación al
tomacorriente eléctrico.
abertura preparada. Deslice el horno sobre el conjunto
Evite que el cable quede entre el horno y la pared. Ajuste
la posición del horno de modo que las patas del horno
encajen en las ranuras del conjunto del ducto de escape.
CABINET INSTALL
8
CABINET INSTALL
Guíe con cuidado el horno ensamblado dentro de la
del ducto inferior. Vea la figura 8.
9
Vea la figura 9.
Conjunto del marco
Voltee el CONJUNTO DEL MARCO localice los 4
montantes redondos.
!
Coloque el CONJUNTO DEL MARCO con las
pequeñas decoraciones inoxidables en la parte
superior. Alinee los cuatro montantes redondos
con los 4 accesorios a presión en ambos extremos
de los SOPORTES DE MONTAJE.
Asegure el CONJUNTO DE MARCO presionando
firmemente sobre los soportes de montaje
colocando los cuatro (4) accesorios a presión.
Vea la figura !.
BASE
CONJUNTO
DE DUCTO
INFERIOR
CAvIDAD DEl DUCTO
23
CUATRO UBICACIONES DE lOS MONTANTES REDONDOS
EN lA PARTE POSTERIOR DEl CONJUNTO DEl MARCO
PEQUEÑAS DECORACIONES INOXIDABlES EN lA PARTE
SUPERIOR
UBICACIONES DE lAS MUESCAS A PRESIÓN EN lOS
SOPORTES DE MONTAJE
FRAME INSTALL
S
