Installation
Aligner les brides de fixation horizontalement en
les faisant glisser vers l'avant et l'arrière le long
des fentes de vis jusqu'à ce que les brides soient
exactement séparées de 27-1/2 po (698,5 mm)
et à égale distance des côtés de l'armoire. Voir
figure 7.
Une fois les brides correctement placées, bien les
fixer avec quatre (4) vis B.
Installation dans l'armoire
STALL

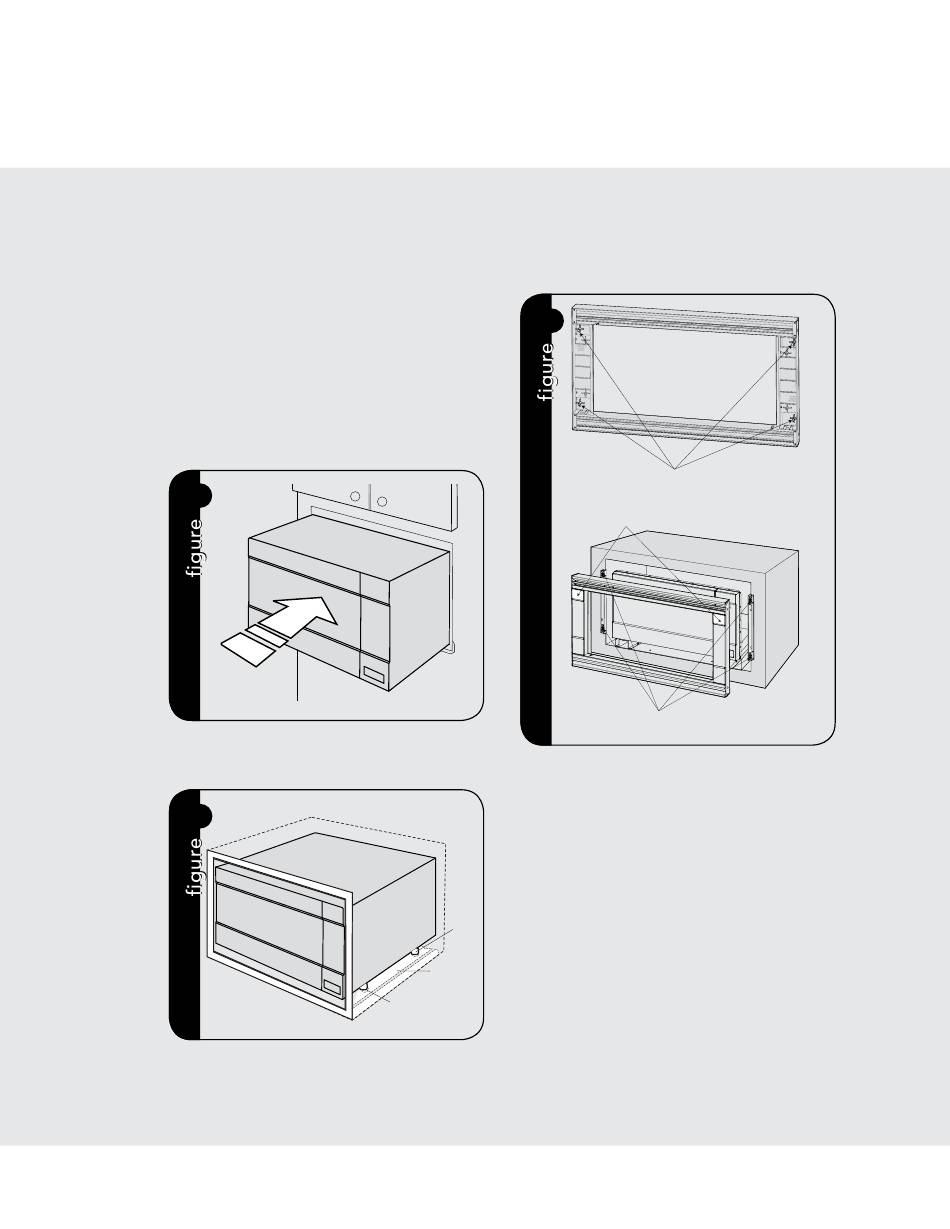

Placer le four près de l'ouverture du mur ou de
l'armoire. Brancher le cordon d'alimentation dans
la prise électrique.
Guider avec précaution le four assemblé dans l'ouverture
préparée. Faire glisser le four sur le conduit inférieur. Voir
Éviter de pincer le cordon entre le four et le mur. Ajuster la
position du four de façon à ce que ses pattes entrent dans
les évidements du conduit d'évacuation. Voir figure 9.
CABINET INSTALL
8
CABINET INSTALL
figure 8.
9
Cadre de porte
Retourner le CADRE DE PORTE pour repérer les
quatre pivots à rotule.
!
QUATRE PIvOT À ROTUlE À l'ARRIÈRE DU CADRE DE PORTE
PETITES DÉCORATIONS EN ACIER INOX SUR lE DESSUS
Placer le cadre de porte avec les petites décorations
en acier inox sur le dessus. Aligner les quatre
pivots à rotule avec les fixations à pression aux
deux extrémités des BRIDES DE FIXATION.
Bien fixer le cadre de porte en le poussant
fermement sur les brides de fixation en engageant
les quatre (4) fixations à pression. Voir figure !.
PATTE
CONDUIT
INFÉRIEUR
ÉvIDEMENT DANS
lE CONDUIT
15
FRAME INSTALL
EMPlACEMENT DES FIXATIONS À PRESSION
SUR lES BRIDES DE FIXATION
F
