Instalación

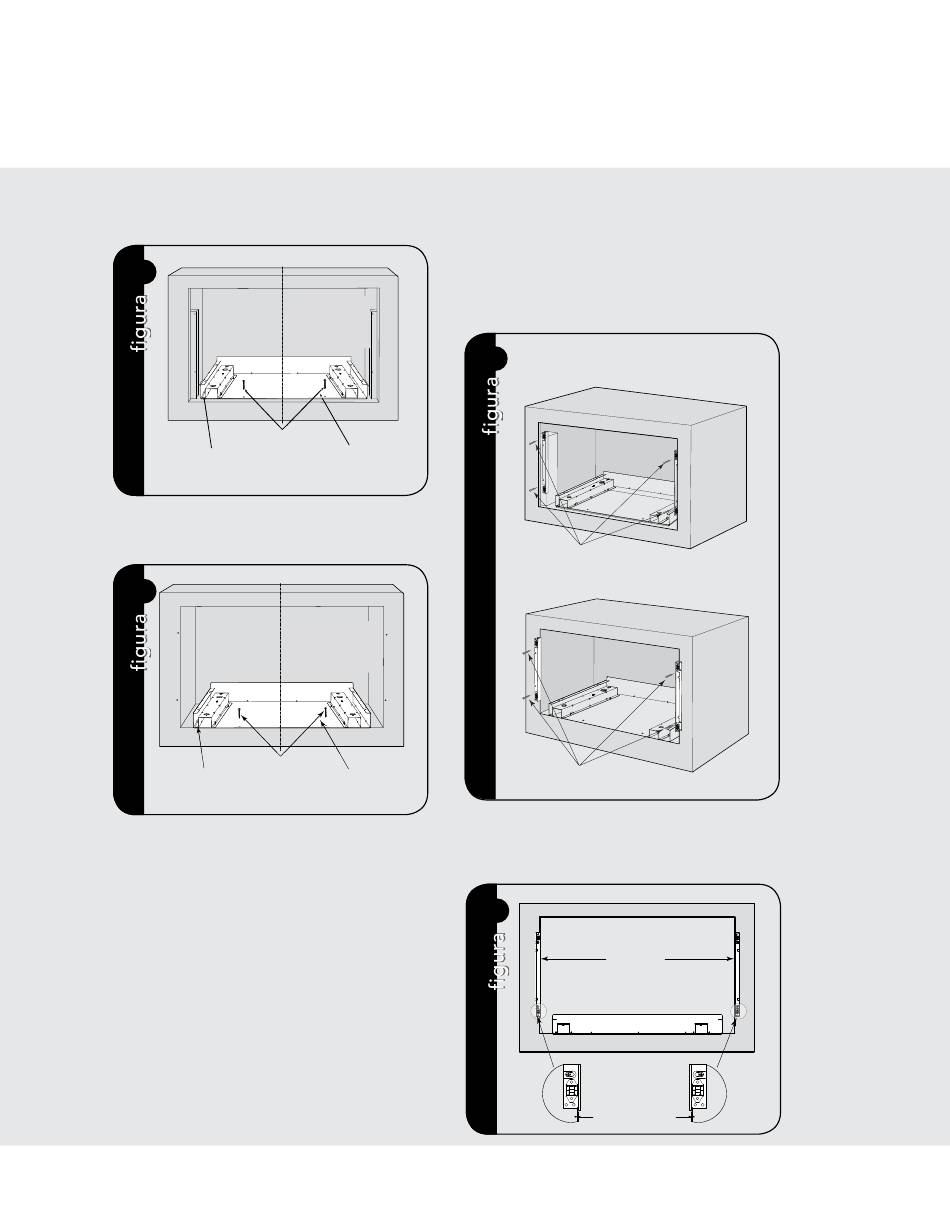

Illustration 6 - for Flush Mount
Conjunto del Ducto Inferior
4
COlOQUE lA BRIDA INFERIOR Al
RAS CON El GABINETE
Illustration 7 - for Surface Mount
Coloque el Ducto inferior en la abertura del gabinete. Para
MONTAJE AL RAS, se apoyará en el espaciador inferior
centrado con el gabinete. Vea la figura 4.
5
COlOQUE lA BRIDA INFERIOR Al RAS
CON El GABINETE
Para MONTAJE EN SUPERFICIE, el ducto inferior se
apoyará en la base de la abertura. Vea la figura 5.
Alinee el ducto inferior al centro de la abertura
con la brida inferior colocada firmemente al ras
con el espaciador inferior (para MONTAJE AL RAS)
o el gabinete (para MONTAJE EN SUPERFICIE).
Asegure el conjunto del ducto inferior con los
dos (2) TORNILLOS A. Vea las figuras 4 y 5
respectivamente.
S
CENTRE El
CENTER THE
DUCTO INFERIOR
BOTTOM DUCT
TORNIllO A
CONJUNTO DEl
DUCTO INFERIOR
CENTER THE
CENTRE El DUCTO
BOTTOM DUCT
INFERIOR
TORNIllO A
CONJUNTO DEl
DUCTO INFERIOR
Ensamblaje del soporte de
montaje
Coloque los soportes de montaje para que se
alineen con los agujeros taladrados preparados
con la plantilla de montaje.
6
A
SoPoRTE PARA MonTAJE Al RAS
TORNIllO B
SoPoRTES PARA MonTAJE En
B
TORNIllO B
Los extremos cerrados de los soportes de montaje deben
quedar hacia dentro. Verifique que estén en posición
vertical y después asegúrelos de forma suelta con los
cuatro (4) tornillos B. Vea la figura 6.
7
EQ
22
SuPERFICIE
27-1/2"
(698.5mm)
EQ.
