Installation
Illustration 6 - for Flush Mount
Conduit inférieur
4
FAIRE AFFlEURER lA
BRIDE INFÉRIEURE AvEC
l'ENTRETOISE INFÉRIEURE
Illustration 7 - for Surface Mount

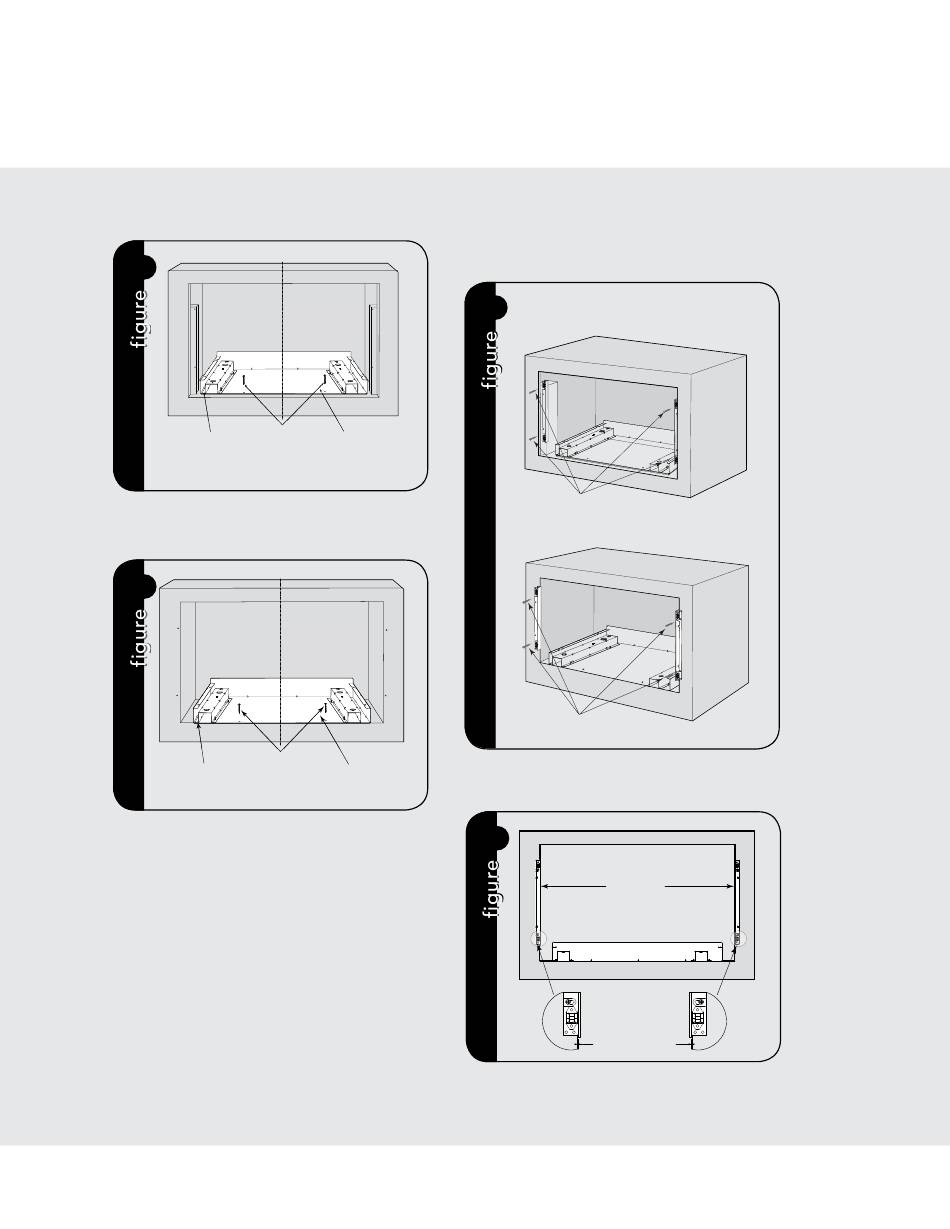

Placer le conduit inférieur dans l'ouverture de l'armoire.
Pour le montage encastré, il reposera sur l'entretoise
inférieure centrée dans l'armoire. Voir figure 4.
5
FAIRE AFFlEURER lA BRIDE
INFÉRIEURE AvEC l'ARMOIRE
Pour la fixation en surface,le conduit inférieur reposera sur
le plancher de l'ouverture. Voir figure 5.
Aligner le conduit inférieur au centre de l'ouverture
avec la bride inférieure affleurant l'entretoise
inférieure (pour la FIXATION ENCASTRÉE) ou
l'armoire (pour la FIXATION EN SURFACE).
Fixer le conduit inférieur avec deux VIS A
(2-3/16 po [ 55,6 mm]). Voir figures 4 et 5
respectivement.
F
CENTRER lE
CENTER THE
CONDUIT
BOTTOM DUCT
INFÉRIEUR
vIS A
CONDUIT
INFÉRIEUR
CENTER THE
CENTRER lE
BOTTOM DUCT
CONDUIT IN-
FÉRIEUR
vIS A
CONDUIT
INFÉRIEUR
14
Brides de fixation
Placer les brides de fixation pour les aligner avec
les trous percés à l'aide du gabarit.
6
A
BRIDE FIxÉE EnCASTRÉE
vIS B
BRIDE FIxÉE En SuRFACE
B
vIS B
Les extrémités encastrées des brides de fixation doivent
faire face à l'intérieur. Vérifier qu'elles sont verticales et les
fixer à demi avec quatre (4) VIS B. Voir figure 6.
7
27-1/2 po
(698,5 mm)
EQ.
EQ.
