Modulite
3.
C
Desserrez la vis C.
4. Régler l'angle souhaité.
5. Resserrez la vis.

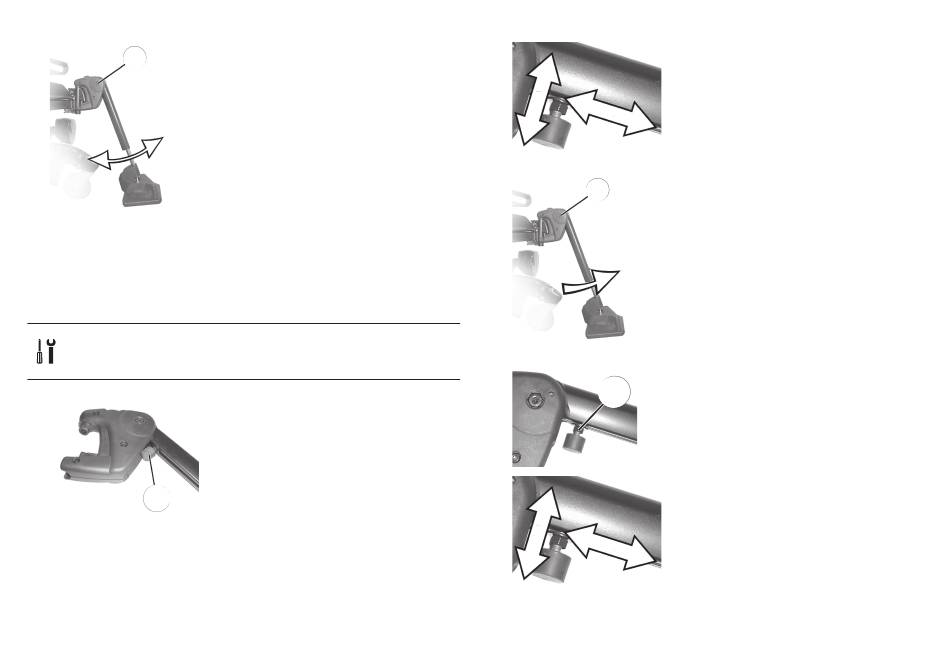

3.17.3 Réglage de la butée du repose-jambes
Clé Allen de 6 mm
l
Clé de 10 mm
l
1.
A
45
La position finale du repose-jambes est
déterminée par un tampon en
caoutchouc A.
2.
Le tampon en caoutchouc peut être
B
vissé et dévissé B, voire décalé vers le
C
bas ou vers le haut C.
3.
D
Desserrez la vis D et faites pivoter le
repose-jambes vers le haut pour accéder
au tampon en caoutchouc.
4.
E
Desserrez le contre-écrou E.
5.
B
Déplacez le tampon en caoutchouc à la
C
position souhaitée
1656520-G
