3.15 Repose-jambes centraux — Réglables
manuellement

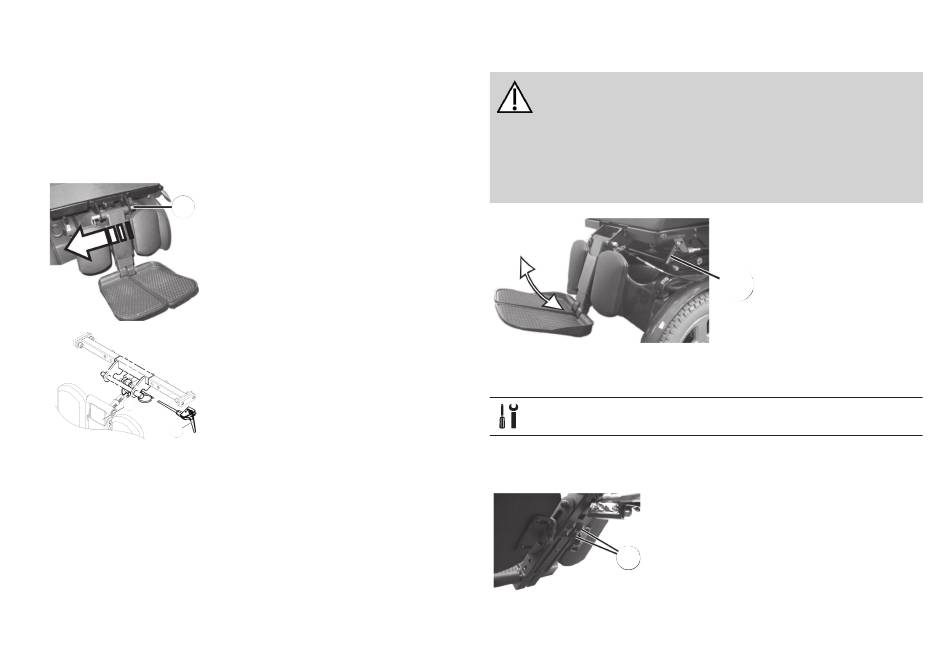

3.15.1 Démontage du repose-jambes
Vous pouvez démonter complètement le repose-jambes réglable
central.
1.
A
2.
C
B
3. Retirez le repose-jambes du support C.
1656520-G
Retirez l'axe à démontage rapide A.
Maintenez fermement le repose-jambes
et tirez le levier B.
3.15.2 Réglage de l'angle du repose-jambes
ATTENTION !
Risque de blessure
Si le repose-jambes n'est pas sécurisé et que le levier A est
tiré, le repose-jambes tombera soudainement, ce qui
pourrait provoquer des blessures.
— Fixez le repose-jambes avant de tirer le levier.
3.15.3 Réglage de la longueur des repose-jambes
Clé Allen 5 mm (3/16 pouce)
l
La longueur de chaque repose-jambes peut être réglée
indépendamment.
1. Relâchez les boulons A à l'arrière du
A
2. Réglez la longueur souhaitée.
3. Resserrez les boulons.
3 Mise en place
1. Tenez fermement
le repose-jambes.
A
2. Tirez le levier A.
3. Poussez le repose-
jambes jusqu'à la
position requise.
repose-jambes.
