| 2 | Vue d'ensemble du système

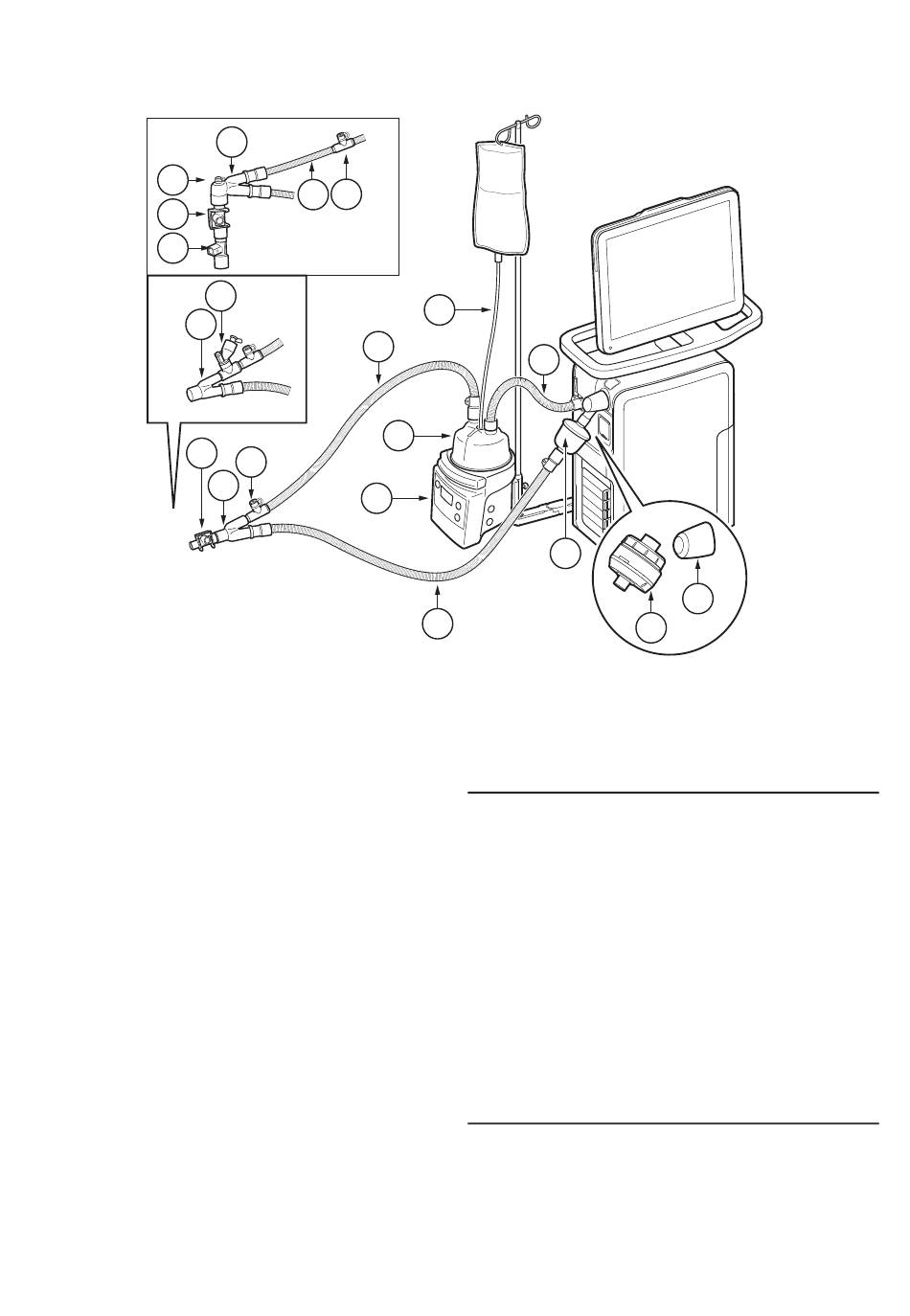

Circuit patient, bi-chauffé
11
7
8
1. Tuyau inspiratoire du patient
2. Remplissage automatique de l'eau
3. Chambre d'humidification
4. Humidificateur actif
5. Raccord avec port de température
6. Raccord en Y
7. Adaptateur buccal de CO
8. Capteur à la pièce en Y
9. Aerogen Solo
10. Raccord en Y coudé
11. Port de raccordement de la ligne de
pression
12. Tuyau de rallonge destiné à être utilisé
avec un incubateur
13. Tuyau expiratoire du patient
14. Filtre expiratoire
26
|
10
12 5
9
6
7
5
6
2
2
1
1
3
4
13
15. Réchauffeur expiratoire pour Servo Duo
Guard
16. Thermoshell pour cassette expiratoire
Remarques :
• Arrêter l'humidificateur actif durant la
nébulisation.
• Un filtre expiratoire doit impérativement
être raccordé durant la nébulisation.
• Le Thermoshell pour cassette expiratoire
doit être utilisé lors de l'utilisation d'un
tuyau expiratoire chauffé ou du
réchauffeur expiratoire pour Servo Duo
Guard.
14
16
15
