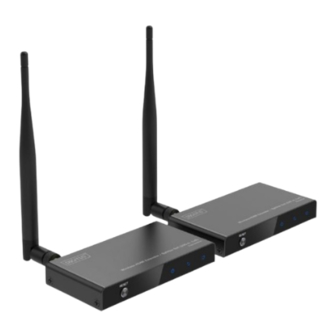

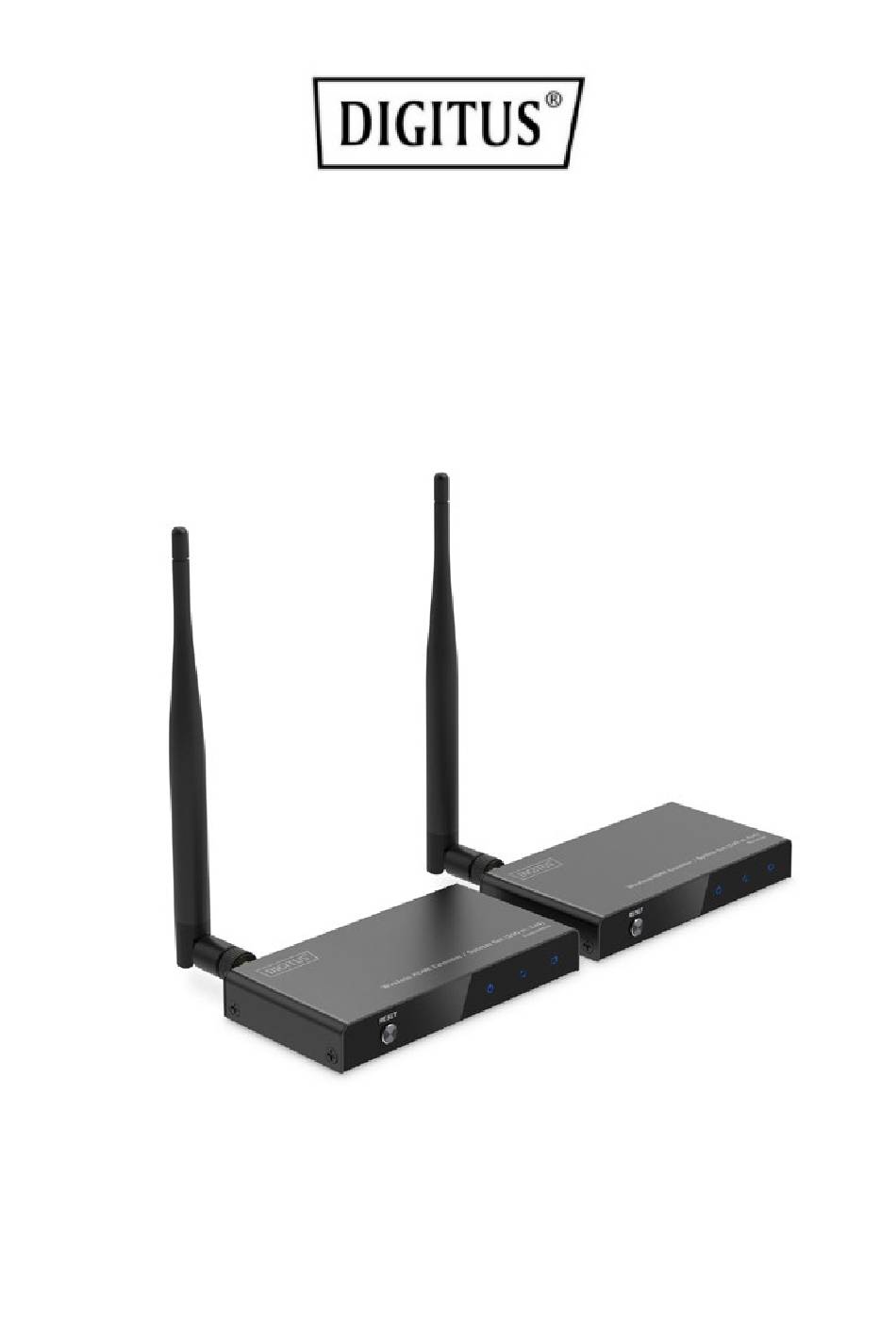

- Page 1 Kit d'extension / répartition sans fil HDMI (100 m, 1x4) Manuel DS-55346 - DS-55347...
- Page 2 Table des matières 1. Introduction ................3 2. Fonctionnalités principales ............3 3. Contenu de la livraison .............. 4 4. Caractéristiques techniques ............4 5. Panel Beschreibung ..............6 6. Diagramme de connexion ............8 7. Appairage de l'émetteur et du récepteur ........9 8.
- Page 3 1. Introduction Profitez de la flexibilité et des performances ultimes pour la transmission de vos signaux AV Full HD avec notre système de transmission sans fil, qui offre une portée allant jusqu'à 100 mètres avec une connexion 1:1 en vue dégagée. Notre système prend en charge les transmissions point à...
- Page 4 Possibilité d'extension jusqu'à 4 unités réceptrices (DS-55347) • et offre une fonctionnalité de répartiteur vidéo avec d'autres récepteurs Distribuez votre signal HDMI sur 4 écrans max. • Sortie HDMI supplémentaire (Loop Out) sur l'unité émettrice • pour le raccordement d'un écran externe Transmission IR pour contrôler le périphérique source depuis •...
- Page 5 connexion 1-en-2: jusqu'à 75 m connexion 1-en-3: jusqu'à 40 m connexion 1-en-4: jusqu'à 25 m Temps de latence 150-200 ms Compression du signal Bande de fréquence 5GHz Gamme de 50/60Hz fréquences verticale Compression H.265 Gamme de fréquences IF 20-60KHz Résolutions progressives 480p, 576p, 720p, 1080p (50/60 Hz) Température de...
- Page 6 5. Panel Beschreibung EINGANG: HDMI AUSGANG: HDMI...
- Page 7 DC/5V: Eingang Netzteil Loop out: HDMI Loop Out – Anschluss lokaler Monitor Zurücksetzen: Langer Druck 10 Sekunden zum Zurücksetzen, kurzer Klick zum erneuten Verbinden von Sender und Empfänger IR IN: IR-Signal-Eingang IR OUT: IR-Signal-Ausgang Power LED Keine Verbindung: Leuchtet dauerhaft Link Verbindung herstellen: Schnelles Blinken Kein Videosignal: Langsam blinken...
- Page 8 6. Diagramme de connexion Connexion point à point Connexion point à multipoint...
- Page 9 7. Appairage de l'émetteur et du récepteur Avec le kit (DS-55346), l'émetteur et le récepteur sont déjà appairés en usine. Si vous souhaitez appairer à nouveau l'émetteur et le récepteur ou ajouter d'autres récepteurs (DS-55347), veuillez suivre les étapes ci-dessous:...
- Page 10 Étape 2: Commencer par l'unité d'émission. 1) Appuyez sur le bouton « RESET » et maintenez-le enfoncé. 2) Raccordez maintenant le bloc d'alimentation externe, qui a préalablement été branché à la prise de courant. Attendez (en maintenant appuyé le bouton « RESET ») jusqu'à...
- Page 11 Étape 3: Pendant que l'émetteur et le récepteur sont toujours en mode appairage (les indicateurs d'état clignotent rapidement), vous avez maintenant besoin d'un câble HDMI (non fourni) pour appairer l'émetteur et le récepteur. Reliez maintenant « HDMI IN » de l'émetteur et « HDMI OUT » du récepteur avec le câble HDMI.
- Page 12 Étape 4: Une fois la connexion entre l'émetteur et le récepteur réussie (étape 3), l'indicateur d'état cesse de clignoter et reste allumé, ce qui signifie que l'appairage entre l'émetteur et le(s) récepteur(s) est réussi. Étape 5: Débranchez maintenant brièvement l'émetteur et le récepteur du courant (débranchez le bloc d'alimentation pendant 3 à...
- Page 13 Votre/vos écran(s) affiche(nt) maintenant « Searching TX » pendant 5 à 35 secondes (le temps d'établissement du signal varie en fonction des conditions sur site).
- Page 14 Étape 7: L'émetteur et le récepteur se connectent et la transmission sans fil démarre > le contenu de la source du signal est affiché sur l'écran/les écrans. 8. Dépannage Problème Cause Résolution Pas d'image Il est possible Suivez les après le que l'émetteur instructions du raccordement...
- Page 15 réduisez-la si nécessaire. L'image n'est pas Il peut y avoir Veuillez rapprocher stable ou la des interférences l'émetteur et le distance est plus dans la même récepteur ou, le cas courte que celle bande de échéant, éloigner de la pièce les indiquée dans la fréquences de 5 description...
- Page 16 En cas d'orage, les appareils électriques raccordés peuvent être endommagés par des surtensions dues à la foudre Ne pas utiliser l'appareil pendant un orage Débranchez l'appareil des appareils électriques connectés pendant un orage. N'utilisez l'appareil qu’à l'intérieur des bâtiments Si l'appareil doit être réparé, rapportez-le à votre revendeur La poussière, l'humidité, les vapeurs et les produits de nettoyage ou solvants puissants peuvent endommager l'appareil...
- Page 17 10. Gamme de fréquences et puissance d'émission maximale Norme Wifi: 802.11a • Canal: 153 • Fréquence centrale: 5765 MHz • Gamme de fréquences: 5 755 GHz ~ 5 775 GHz • Bande passante: 20 MHz • Puissance d’émission: 13,0 dBm max. •...
