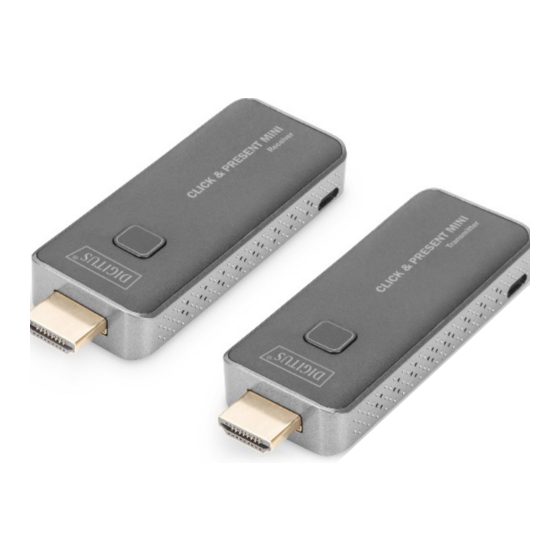

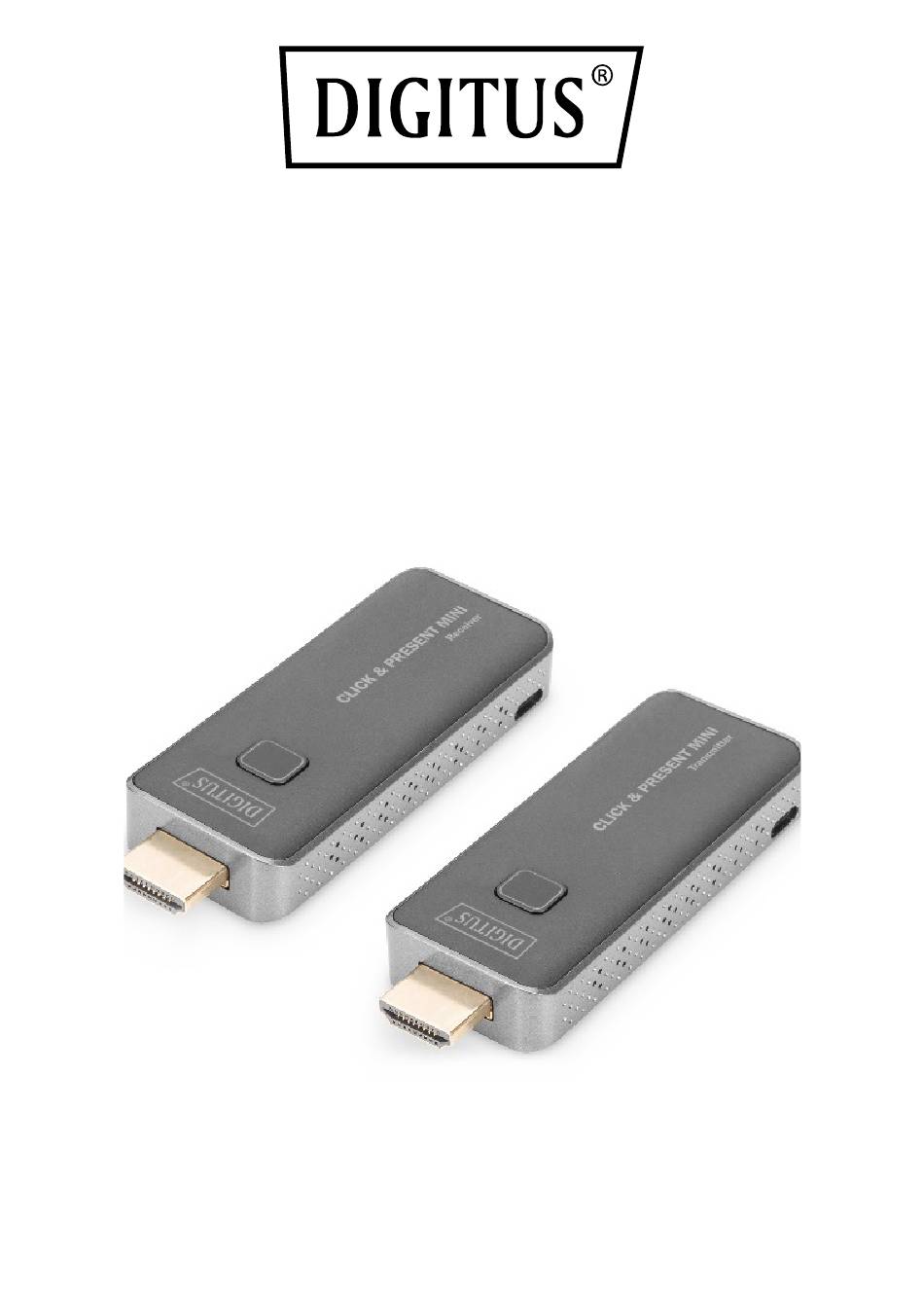

- Page 1 Click & Present Mini Système de Présentation Sans Fil Guide d'installation rapide DS-55319...
-
Page 2: Table Des Matières
Sommaire 1. Introduction ................3 2. Fonctionnalités principales ............4 3. Contenu de la livraison ............4 4. Caractéristiques du produit ............. 5 5. Caractéristiques du produit ............. 6 6. Vue d'ensemble ............... 8 6.1 Émetteur ................8 6.2 Récepteur ................9 7. -
Page 3: Introduction
1. Introduction Avec le Système de Présentation Sans Fil, vous pouvez transmettre des signaux vidéo et audio HDMI en Full HD sans fil sur une distance allant jusqu'à 50 m en plein air. Le fonctionnement et l'installation sont très simples. Véritable Plug & Play – Branchez et commencez à travailler. Avec des émetteurs (TX) supplémentaires (DS-55320), le kit peut être étendu jusqu'à... -
Page 4: Fonctionnalités Principales
2. Fonctionnalités principales • Transmission sans fil du signal HDMI jusqu'à 50 m (en plein air) • Prise en charge d'un maximum de 16 émetteurs (sources) + 1 récepteur (périphérique de sortie) • Étendez ce kit avec un maximum de 16 unités d'émission (DS-55320) •... -
Page 5: Caractéristiques Du Produit
4. Caractéristiques du produit Fonctionnalités Description Plug & Play Il suffit de connecter l'émetteur aux ports HDMI du PC et de connecter le récepteur à l'écran, l'émetteur et le récepteur se connectent automatiquement Installation facile Le Système de Présentation Sans Fil ne nécessite aucune installation de logiciel ou d'application, aucune... - Page 6 Haute qualité vidéo 1080p60 Le Système de Présentation Sans Fil prend en charge la résolution 1080p, ce qui signifie des images beaucoup plus claires, riches en détails et en texture par rapport à la résolution 720p Haut niveau de sécurité Pas d'inquiétude à...
- Page 7 Systèmes Windows, macOS, iOS, iPadOS, Android d'exploitation pris en charge Portée Environ 50 m en plein air Émetteur Interface 1 x entrée HDMI, 1 x Micro USB, 1 x bouton Rouge / bleu Bouton de commutation Alimentation 5 VCC / 0,5 A Consommation Environ 2,5 W électrique...
-
Page 8: Vue D'ensemble
6. Vue d'ensemble 6.1 Émetteur 1. Entrée HDMI Connectez les appareils sources, comme un ordinateur ou d'autres périphériques dotés d'une HDMI, elle permet également l'alimentation 5 V si les appareils sources disposent d'une sortie HDMI avec alimentation 5 V 2. Bouton Appuyer brièvement : démarrage Appuyer longuement : au moins 10 secondes pour restaurer à... -
Page 9: Récepteur
6.2 Récepteur 1. Sortie HDMI Connectez à l’écran ou au projecteur 2. Bouton Appuyer 10 secondes pour restaurer à l’état d’usine 2. LED Afficher différents états 3. Micro USB Pour l’alimentation Voyant LED du récepteur Description Voyant clignote en bleu En attente de connexion Voyant allumé... - Page 10 2. Connexion à l'ordinateur • Connectez le récepteur à vos appareils intelligents, le SSID et le mot de passe du récepteur sont affichés dans le coin supérieur gauche de l'écran...
- Page 12 • Ouvrez le navigateur avec votre téléphone, et entrez l'adresse IP qui apparaît dans le coin supérieur gauche de l'écran pour accéder à la plateforme de gestion des récepteurs Remarque : lors de la connexion au routeur, l'adresse IP sera mise à jour.
- Page 13 performances, nous vous recommandons de vous connecter avec un routeur 5G) La plate-forme répertorie tous les SSID disponibles avec votre routeur. Sélectionnez le SSID du routeur et saisissez le mot de passe Le récepteur se connectera au réseau et affichera le SSID du réseau au milieu de l'écran du récepteur (pour obtenir de meilleures performances, nous vous recommandons de vous connecter avec un routeur 5G)
- Page 14 3. Language (Langue) • L'utilisateur peut changer la langue dans la page de Paramètres 4. Screen Position (positionnement de l'écran) • Si la taille de l’image en sortie du récepteur HDMI n'est pas compatible avec l'écran, l'utilisateur peut utiliser les fonctions zoom avant et zoom arrière de l’écran dans la section Screen Position...
- Page 15 5. Streaming mode (mode Diffusion) • Vous pouvez choisir d'utiliser le mode diffusion ou mise en miroir...
-
Page 16: Installation De L'émetteur
7.2 Installation de l’émetteur 1. Connectez l’émetteur HDMI au port HDMI du PC Remarque : Si l'appareil source HDMI dispose d'une alimentation 5 V, il n'est pas nécessaire de connecter un câble USB pour l'alimentation. Sinon, veuillez connecter l’émetteur au PC via un câble USB pour l'alimentation. -
Page 17: Diffusion
3. Attendez environ 15 secondes, le voyant du bouton de l’émetteur passera du rouge au bleu, et le message d’appairage réussi s'affichera sur l'écran du récepteur. 9. Diffusion 9.1 Diffusion à partir de l’émetteur 1. Connectez l’émetteur HDMI au port HDMI du PC Remarque : si les appareils sources HDMI ont une sortie d'alimentation 5 V, il n'est pas nécessaire de connecter un câble USB pour l'alimentation, sinon, veuillez connecter l’émetteur au PC via un... -
Page 18: Diffusion À Partir D'un Appareil Intelligent (Smartphone / Tablette)
9.2 Diffusion à partir d’un appareil intelligent (smartphone / tablette) Remarque : Si un émetteur HDMI (TX) est connecté au récepteur HDMI (RX), veuillez désappairer / déconnecter le TX et le RX en appuyant d'abord sur le bouton du TX, un écran de démarrage s'affichera. Vous pourrez ensuite connecter un appareil mobile. - Page 19 Appareils iOS : • Recherchez dans les paramètres Wi-Fi, le SSID du RX (récepteur) et connectez-vous (SSID : DIGITUS…, Password : 12345678), le SSID est affiché dans le coin supérieur gauche de l'écran de démarrage du RX • Utiliser la fonction mise en miroir de l'écran du smartphone •...
- Page 20 • Utiliser la fonction mise en miroir de l'écran / partage / diffusion du smartphone • Choisissez le RX (Récepteur) DIGITUS-... pour démarrer le partage Remarque : il existe des noms différents selon les marques de téléphones ou de tablettes : WIFI Display, WLAN Display, Wireless Display, Allshare...
- Page 21 Plage de fréquences et puissance d'émission maximale Norme Wi-Fi : Wi-Fi 5G 802.11b/g/n/ac Canal : 36, 40 Fréquence centrale : 5180, 5200 Plage : 5170 ~ 5210 MHz Bande passante : 20 / 40 MHz Puissance de l’émetteur : 13 dBm max. Version SW : RX : 2.69, TX : 2.3.9 Version HW : TX : S100TX-LC01-01...
- Page 22 7. En cas d'orage, il existe un risque de foudroiement et de dégradation par surtension des équipements électriques connectés au secteur 8. Ne pas installer l'appareil pendant un orage 9. En cas d'orage, déconnectez l'appareil des appareils électriques connectés au secteur 10.
- Page 23 Avertissement Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI® sont des marques commerciales déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. ASSMANN Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité...
