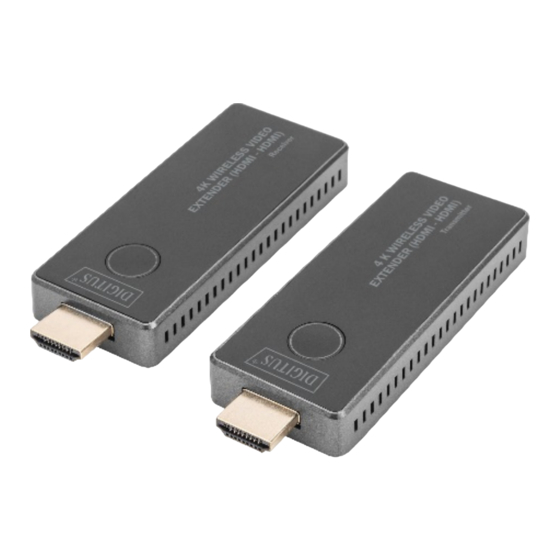

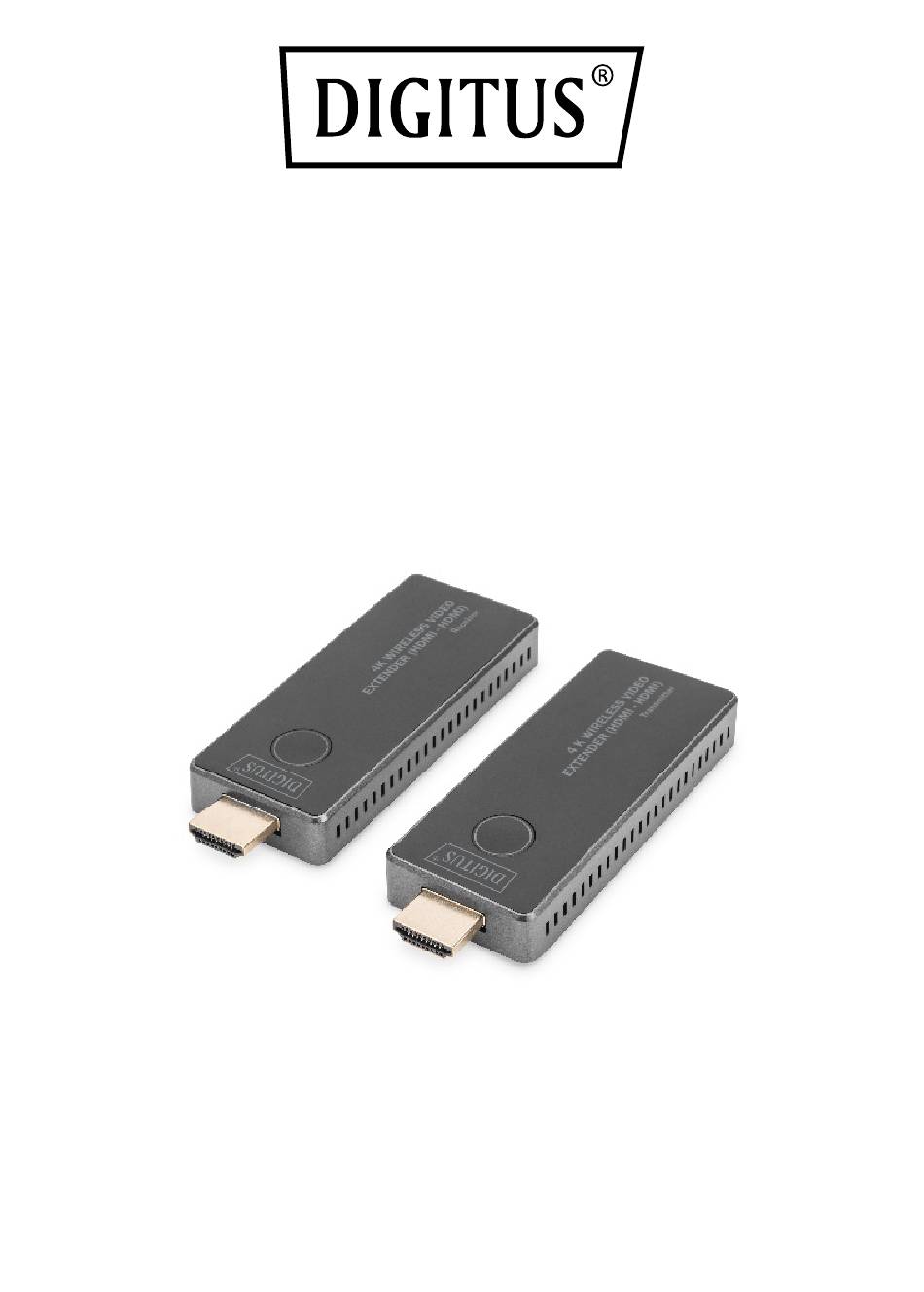

- Page 1 Extenseur vidéo sans fil 4K, 30 m (HDMI – HDMI) Guide Rapide DS-55323...
- Page 2 Table des matières 1. Introduction ................3 2. Caractéristiques principales ........... 3 3. Contenu de l'emballage ............3 4. Caractéristiques du produit............ 4 5. Caractéristiques du produit............ 5 6. Aperçu .................. 9 6.1 Unité émettrice ..............9 6.2 Unité réceptrice ..............10 7.
- Page 3 1. Introduction Profitez d'une transmission audio et vidéo sans fil en UHD 4K / 30 Hz d'une grande netteté grâce à l'extenseur sans fil HDMI 4K. Le kit est facile à installer, sans pilote ni logiciel, grâce à la fonction Plug and Play.
- Page 4 Sélection du canal Le DS-55323 sélectionne automatique automatiquement le meilleur canal Wifi lorsqu'il est allumé pour garantir un streaming fluide. Vitesse rapide grâce à la Le DS-55323 est équipé de la technologie 5G AC MIMO technologie rapide 802.11ac, qui...
- Page 5 à deux appareils sans fil d'envoyer ou de recevoir simultanément plusieurs flux de données. Sécurité / protection Le DS-55323 prend en charge le cryptage AES 128 bits et le protocole d'authentification WPA2/WPA-PSK/WPA2-PSK pour protéger les données. HDCP est pris en charge pour protéger le contenu 5.
- Page 6 Latence Faible latence d’environ 100 ms Sécurité Cryptage AES 128 bits Module Wifi puissant 802.11ac intégré Norme sans fil Fréquence 5150-5350MHz; 5470-5725MHz; 5725-5850MHz; 5850-5925MHz; Les bandes de fréquences spécifiques utilisées dépendent des dispositions légales de chaque pays. Bande passante Prise en charge du 20 MHz, 40 MHz, 80 MHz Puissance d'émission 13 dBm...
- Page 7 Poids 39 g Plage de température Température de 0 °C à +40 °C (+32 °F à +104 °F) fonctionnement Température de -10°C à +60°C (+14°F à +140°F) stockage Humidité Humidité de 10 % à 80 % d’humidité relative fonctionnement Humidité de stockage 5% à...
- Page 8 Fréquence 5150-5350MHz ; 5470-5725MHz; 5725- 5850MHz ; 5850-5925MHz Les bandes de fréquences spécifiques utilisées dépendent des dispositions légales de chaque pays. Bande passante Prise en charge du 20 MHz, 40 MHz, 80 MHz Puissance d'émission 13 dBm du Wifi Appariement et Se connecte automatiquement au connexion meilleur canal Wifi disponible pour...
- Page 9 Température de 0°C à +40°C (+32°F à +104°F) fonctionnement Humidité de stockage -10°C à +60°C (+14°F à +140°F) Humidité Humidité de 10 % à 80 % d’humidité relative fonctionnement Humidité de stockage 5% à 90% d’humidité relative 6. Aperçu 6.1 Unité émettrice 1.
- Page 10 4. USB-C Alimentation électrique Voyants LED de l'unité Description émettrice Rouge statique Le système de l'unité émettrice démarre Rouge clignote L'unité émettrice recherche l'unité réceptrice Bleu clignote Attendre la connexion Bleu statique Connecté Violet Pas de signal d'entrée HDMI 6.2 Unité réceptrice 1.
- Page 11 USB et à une prise de courant 8. Appairage de l'émetteur et du récepteur Le kit DS-55323 comprend un récepteur et un émetteur qui doivent être appairés avant l'expédition. Grâce à la fonction d’appairage automatique, vous n'avez normalement pas besoin de les appairer à...
- Page 12 le port vidéo. 2. Allumez l'émetteur et attendez environ 5 à 10 secondes, les voyants des touches de l'émetteur va clignoter en rouge. Maintenez ensuite le bouton Reset (bouton numéro 3) enfoncé pendant 3 secondes, jusqu'à ce que le bouton clignote rapidement pour effectuer une réinitialisation.
- Page 13 5. Cliquez sur le bouton pour commencer le streaming, le voyant lumineux devient bleu. 10. Remarques 1. Pour les appareils vidéo source avec une alimentation d'au moins 5 V / 0,5 A via le connecteur HDMI, l'émetteur sans fil peut être alimenté...
- Page 14 4. Veillez à ce que la ventilation soit suffisante afin d'éviter tout dommage dû à une surchauffe 5. Assurez-vous que l'appareil est éteint et qu'il se trouve dans un environnement sûr avant de le mettre en service 6. En cas d'orage, les appareils électriques raccordés peuvent être endommagés par des surtensions dues à...
- Page 15 Gamme de fréquences et puissance d'émission maximale Norme Wifi : IEEE 802.11.b/g/n/ac 5.8G Canal : 36/40/44/48 Fréquence centrale: 5150-5350MHz; 5470-5725MHz; 5725- 5850MHz; 5850-5925MHz Les bandes de fréquences spécifiques utilisées dépendent des dispositions légales de chaque pays. Bande passante : passante 20MHz, 40MHz, 80Mhz Puissance d'émission : 13 dBm SW-Version : TX: 4.2.5...
- Page 16 Déclaration Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité...
