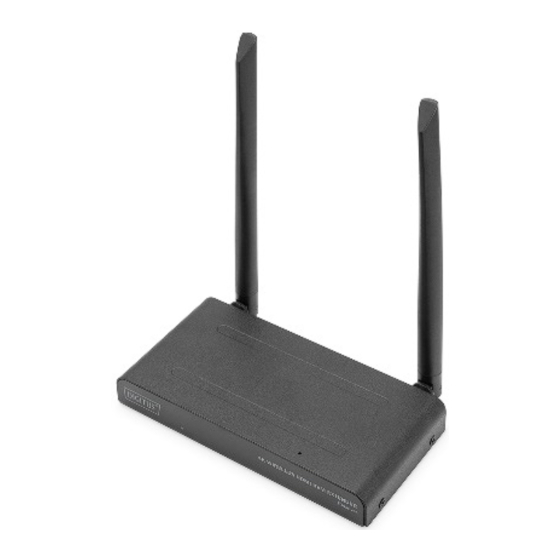

- Page 1 Kit d'extension sans fil KVM HDMI 4K, 150 m Guide Rapide DS-55328...
- Page 2 Table des matières 1. Consignes de sécurité ..............3 2. Introduction ................. 4 3. Caractéristiques principales ............4 4. Contenu de l'emballage ............... 5 5. Caractéristiques du produit ............5 5.1 Caractéristiques de l'émetteur ............. 5 5.2 Spécifications du récepteur ............7 6.
- Page 3 1. Consignes de sécurité Veuillez lire attentivement les consignes de sécurité suivantes avant la mise en service. Respectez tous les avertissements et consignes concernant l'appareil: 1. Ne pas exposer l'appareil à la pluie, à l'humidité, aux vapeurs ou aux liquides. 2.
- Page 4 électrique, vous devez débrancher la fiche d'alimentation de la prise de courant. Vous pouvez déconnecter l'appareil du réseau électrique via le bloc d'alimentation. 2. Introduction Le kit d'extension sans fil KVM HDMI® 4K transmet vos signaux audio et vidéo HDMI® en résolution UHD 4K / 30 Hz sans aucun câble sur une distance pouvant atteindre 150 m (vue dégagée).
- Page 5 • Cryptage AES 128 bit • Protocole WPA2 • HDMI 2.0 / HDCP 2.2 4. Contenu de l'emballage • 1x unité émettrice • 1x unité réceptrice • 2x bloc d’alimentation USB (5 V / 2 A) • 2x câble USB A vers USB-C (1,5 cm) •...
- Page 6 Canal audio 2 canaux Fonction IR avancée Supporte une fréquence large de 38 KHz à 56 KHz USB KVM Prend en charge le contrôle arrière de la souris/du clavier/de l'écran tactile Norme sans fil IEEE 802.11b/g/n/ac, 2.4G/5GHz, 2T2R Plateforme soutenue Tous les appareils qui supportent une connexion HDMI Portée...
- Page 7 1x Bouton de connexion 1x Bouton Reset 2x LED bleue Alimentation électrique DC 5V/2A Consommation Ca. 5 W électrique Dimensions 154*77.5*21 mm Poids 330 g Température de 0 °C to +40 °C fonctionnement Humidité de stockage -10 °C to +60 °C Humidité...
- Page 8 USB KVM Prend en charge le contrôle arrière de la souris/du clavier/de l'écran tactile Norme sans fil IEEE 802.11b/g/n/ac, 2.4G/5GHz, 2T2R Plateforme soutenue Tous les appareils qui supportent une connexion HDMI Portée Jusqu'à 150 mètres (vue dégagée) Débit Jusqu'à 866 Mbps Fréquence 5150-5350MHz, 5470-5725MHz, 5725-5850MHz, 5850-5925MHz...
- Page 9 Consommation Ca. 5 W électrique Dimensions 154*77.5*21 mm Poids 330 g Température de 0 °C jusqu'à +40 °C fonctionnement Humidité de stockage -10 °C jusqu'à +60 °C Humidité de 10 % jusqu'à 80 % d’humidité relative fonctionnement 6. Aperçu du produit 6.1 Aperçu de l’unité...
- Page 10 4. Port IR : Connexion au port IR de la source vidéo pour la fonction IR avancée 5. USB-C : Connexion à un bloc d'alimentation 5 V / 2 A 6. Interrupteur marche/arrêt : Allume/éteint le produit 7. Voyants LED 6.2 Aperçu de l’unité...
- Page 11 7. Câble de raccordement Le kit d’extension HDMI contient un émetteur et un récepteur qui sont appairés avant l'expédition. Vous n'avez normalement pas besoin de les appairer à nouveau. Toutefois, si vous achetez un récepteur supplémentaire, vous devez suivre les instructions suivantes pour appairer le nouveau récepteur à...
- Page 12 8. Instructions d'installation 8.1 Connexion de l'émetteur L'émetteur envoie le signal vidéo sans fil au récepteur situé dans une autre pièce. Placez donc l'émetteur à proximité de votre source HDMI: Branchez l'adaptateur secteur sur le port marqué « 5V » et insérez la fiche dans la prise de courant.
- Page 13 Voyants LED de l'unité Description émettrice Le système de l'émetteur est mis Rouge en marche Bleu Connecté Violet Pas de signal d'entrée vidéo 8.2 Connexion du récepteur HD Branchez l'adaptateur secteur sur le port marqué « 5V » et insérez la fiche dans la prise de courant. Placez le récepteur dans la pièce (chambre, bureau ou autre pièce) où...
- Page 14 8.3 Aperçu des modes de transmission 8.3.1 1x émetteur – 1x récepteur (point à point) Si vous associez l'émetteur et le récepteur comme décrit ci-dessus, l'émetteur et le récepteur s’appairent normalement automatiquement.
- Page 15 8.3.2 1x émetteur – 4x récepteur max. (plusieurs à plusieurs) Le kit d'extension sans fil KVM HDMI 4K prend également en charge la fonction multicast, c'est-à-dire que la vidéo d'un émetteur est diffusée simultanément vers un groupe de récepteurs. Un émetteur peut prendre en charge jusqu'à...
- Page 16 8.4 Raccordement du retour infrarouge Le kit d'extension sans fil KVM HDMI 4K dispose d'un « retour infrarouge » intégré qui permet de continuer à utiliser les sources HDMI® connectées depuis une autre pièce. Commandez par exemple votre source HDMI au rez-de-chaussée depuis votre chambre à...
- Page 17 Veuillez faire des essais pour trouver le bon emplacement avant de fixer définitivement le LED IR. Attention ! La bande adhésive peut provoquer des décolorations sur certaines surfaces ou laisser des résidus d'adhésif après son retrait. 8.5 Tester la fonction de retour IR Si vous avez connecté...
- Page 18 8.6 Connexion des périphériques USB Outre une fonction de retour infrarouge, le kit d'extension sans fil KVM HDMI 4K dispose également d'une fonction d'extension USB intégrée. Cela vous permet de commander des sources HDMI connectées, comme un PC de bureau ou un ordinateur portable, à partir d'une autre pièce avec une souris et/ou un clavier.
- Page 19 8.7 Tester la fonction USB Si vous avez connecté le câble USB et votre souris/clavier conformément à la description ci-dessus, il est recommandé de d'abord tester son fonctionnement. 1. Prenez votre souris/clavier et utilisez l'une des fonctions. 2. Le récepteur envoie alors cette fonction à l'émetteur HD. L'émetteur va maintenant transmettre cette fonction au PC de bureau ou à...
- Page 20 Si l'émetteur et le récepteur ne se connectent toujours pas, veuillez suivre les étapes suivantes pour les appairer. 1) Allumez l'émetteur. 2) Allumez le récepteur jusqu'à ce qu'il s'affiche sur l'écran principal. 3) Appuyez sur le bouton Reset du récepteur et maintenez-le enfoncé...
- Page 21 Q4. Le capteur infrarouge ne fonctionne pas. 1) Assurez-vous d'utiliser la télécommande d'origine de la source vidéo. 2) Veuillez insérer l'émetteur IR dans la surface de la fenêtre IR de l'appareil source si vous n'êtes pas sûr que la fenêtre IR de l'appareil source soit correctement positionnée.
- Page 22 Gamme de fréquences et puissance d'émission maximale DS-55328 Norme Wifi: IEEE 802.11.b/g/n/ac 5.8G Canal: 36/40/44/48 Fréquence centrale: 5150-5350MHz ; 5470-5725MHz; 5725- 5850MHz ; 5850-5925MHz Les bandes de fréquences spécifiques utilisées dépendent des dispositions légales de chaque pays. Bande passante : passante 20MHz, 40MHz, 80Mhz Puissance d'émission : 17dBm...
- Page 23 DS-55329 Norme Wifi : IEEE 802.11.b/g/n/ac 5.8G Canal: 36/40/44/48 Fréquence centrale: 5150-5350MHz ; 5470-5725MHz; 5725- 5850MHz ; 5850-5925MHz Les bandes de fréquences spécifiques utilisées dépendent des dispositions légales de chaque pays. Bande passante : passante 20MHz, 40MHz, 80Mhz Puissance d'émission : 17dBm SW Version: RX: 4.0.7 HW Version:...
- Page 24 Déclaration Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité...
