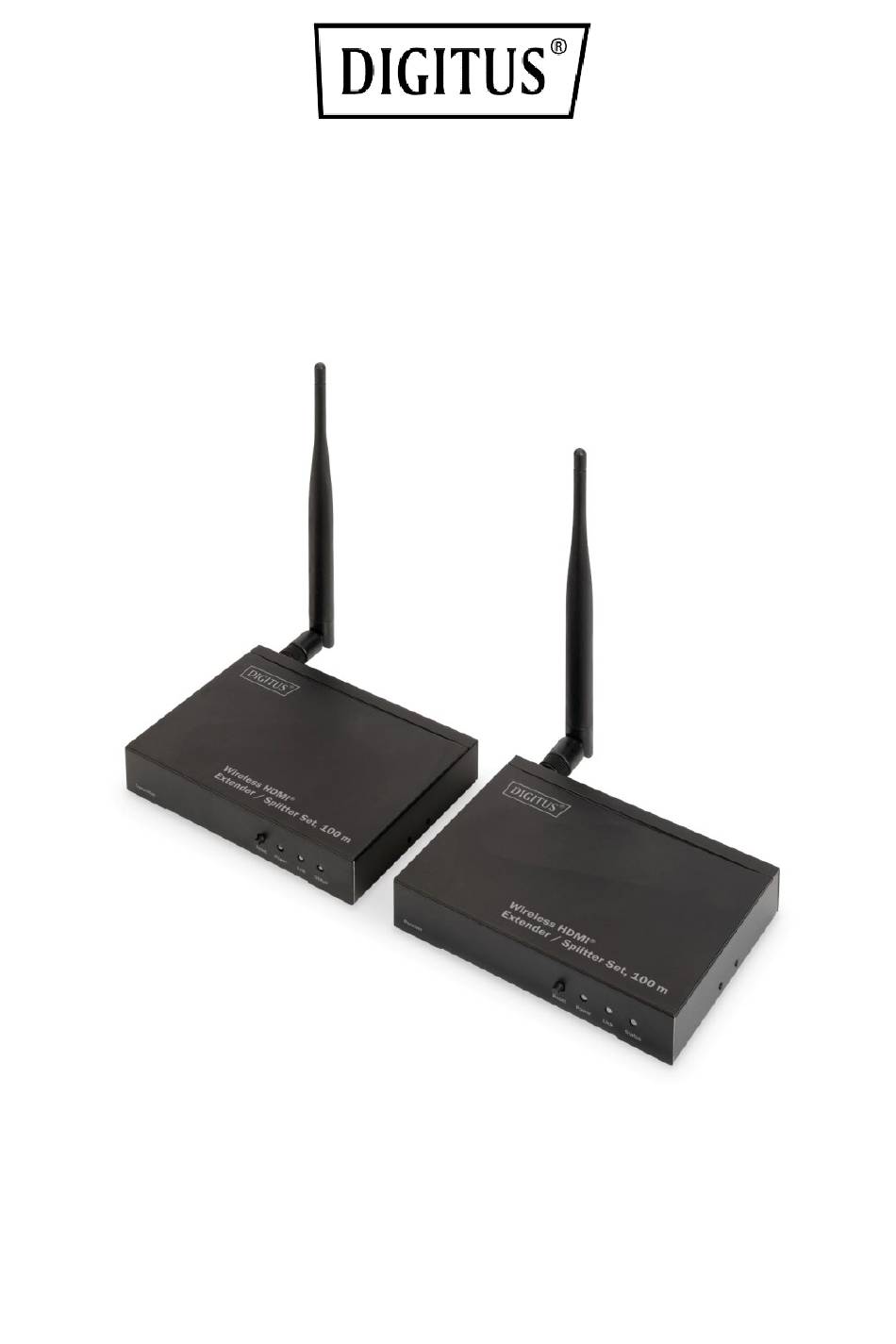

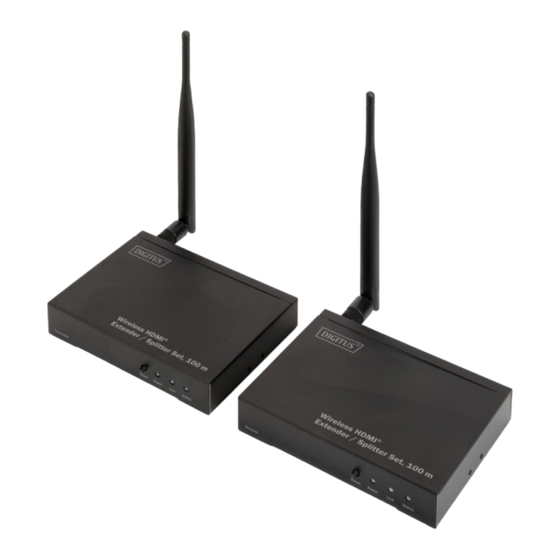

- Page 1 KIT EXTENDEUR / SÉPARATEUR HDMI® SANS FIL Manuel DS-55314 Rev. 2 – Kit : 1 émetteur (TX), 1 récepteur (RX) DS-55315 Rev. 2 – 1 récepteur (RX)
- Page 2 Contenu de la livraison DS-55314 : Modules principaux : 1 TX, 1 RX • • 2 blocs d'alimentation (5 V CC/2 A) 4 supports de fixation • • 1 câble TX IR, 1 câble RX IR 1 câble 3,5 mm mâle/mâle •...
-
Page 3: Caractéristiques
Caractéristiques Transmission des signaux HDMI® sans fil jusqu'à une distance de 80 m • (connexion 1:1, vue dégagée) • Le système est extensible jusqu'à 4 récepteurs (DS-55315) et offre les fonctionnalités de séparateur via les récepteurs supplémentaires Compatible diffusion de point à point et multidiffusion •... - Page 4 Introduction interfaces Récepteur : Émetteur : Témoin d'alimentation État de connexion sans fil État de transmission de données Alimentation électrique Bouton de réinitialisation Antenne...
- Page 5 Entrée HDMI® : Connexion aux sources d'entrée (PC, Notebook, décodeur, récepteur SAT, etc.) par câble HDMI® Sortie HDMI® : Connexion aux périphériques de sortie (téléviseur, moniteur, etc.) par HDMI® Alimentation électrique : Entrée 5 V CC/2 A Boucle de sortie HDMI® : Port de boucle de sortie HDMI® pour téléviseur/écran locaux Réinitialisation : Bouton de réinitialisation des réglages Entrée IR : Port d'entrée du signal IR Sortie IR : Port de sortie du signal IR...
- Page 6 Installation du système DS-55314 (kit) Posez les équerres de fixation si nécessaire Connectez l'émetteur (TX) à la source HDMI® et au câble IR TX Connectez le récepteur (RX) au téléviseur/écran HDMI® et au câble IR RX Alimentez l'émetteur et le récepteur.
-
Page 7: Schéma De Connexion
Schéma de connexion Exemple de connexion 1:1 : Exemple de connexion 1:4 : Câble HDMI® Émetteur Récepteur Distance Moniteur / Vidéoprojecteur... -
Page 8: Spécifications
Vérifiez que la tension d'alimentation CA est conforme aux spécifications du bloc d'alimentation. Utilisez exclusivement les blocs d'alimentation fournis avec le DS-55314 ou le DS-55315. En cas d'utilisation de votre propre bloc d'alimentation, vérifiez que la puissance du courant de sortie est 2 A sous 5 V CC. -
Page 9: Dépannage
Dépannage Problèmes Causes Solutions 1. Pas de sortie de signal L'émetteur et le récepteur Pour rétablir la connexion entre après une connexion ne sont peut-être pas l'émetteur et le récepteur : Veuillez correcte dans la même appairés correctement appliquer la procédure de pièce paramétrage indiqué... - Page 10 11. En cas de panne, renvoyez l'appareil à votre distributeur pour réparation. 12. La poussière, l'humidité, les vapeurs et les détergents ou les solvants puissants peuvent endommager l'appareil 13. Déconnectez l'appareil de l'alimentation électrique et des autres appareils pour le nettoyage 14.
