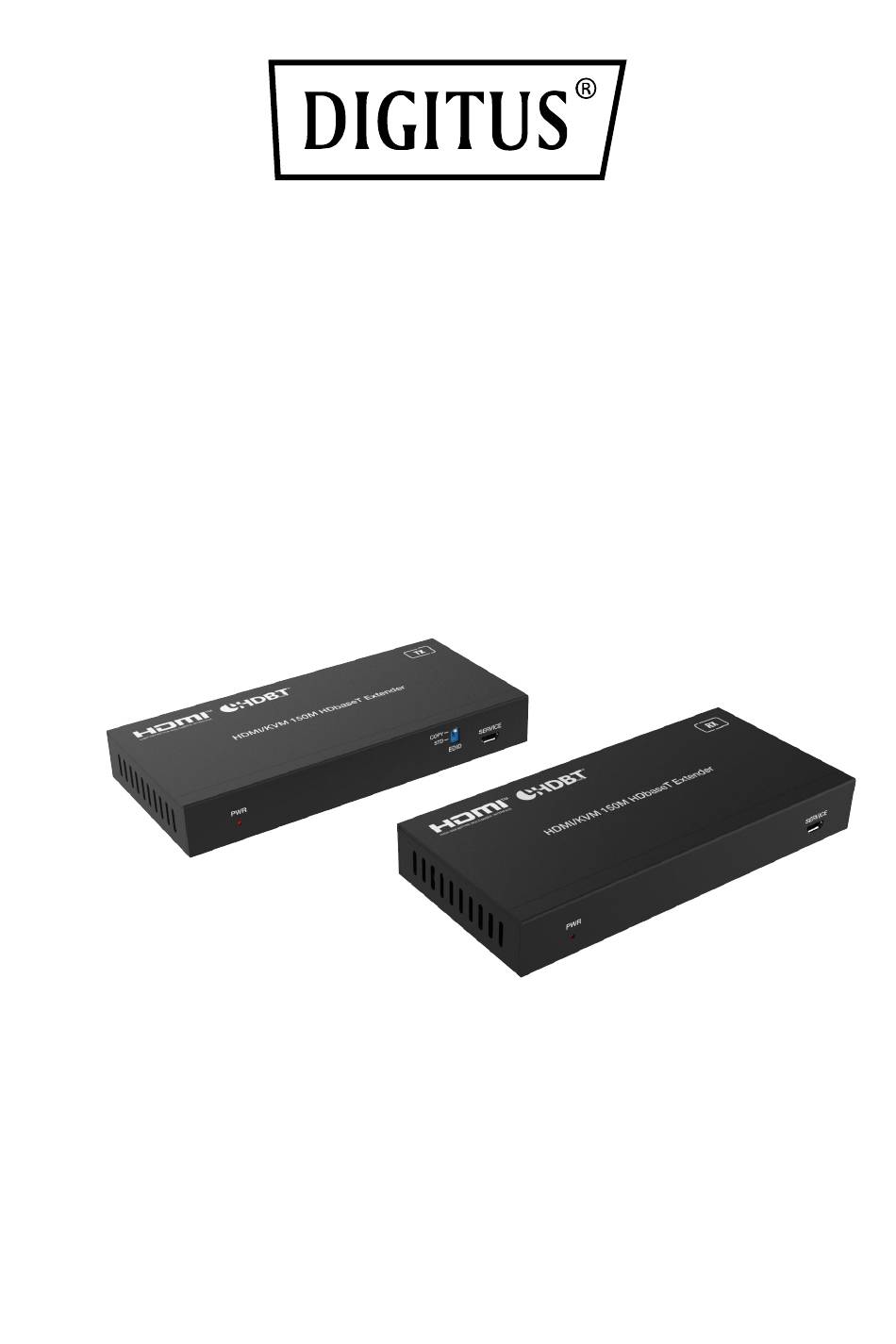

  • Page 1 Kit d’Extension KVM HDMI 4K HDBaseT™, 150 m Guide d'installation rapide DS-55522...
  • Page 2: Table Des Matières

    Sommaire 1. Introduction ............3 2. Fonctionnalités ............ 3 3. Contenu de la livraison ........3 4. Caractéristiques techniques ........ 4 5. Vue d'ensemble du produit ......... 6 5.1 Description de l’émetteur ......6 5.2 Description du récepteur ......7 5.3 Détail des broches IR ........
  • Page 3: Introduction

    1. Introduction Le kit d'extension KVM HDMI HDBaseT™ permet la transmission de signaux AV haute résolution non compressés sur de grandes distances à l'aide d'un câble réseau Cat. 6 (ou supérieur). La distance maximale de transmission est de 150 m. Grâce au PoC, seule une unité...
  • Page 4: Caractéristiques Techniques

    1 x bloc d'alimentation (24 V DC / 1 A, 1,5 m)  1 x câble de raccordement USB (1,5 m)  1 x matériel de montage  1 x manuel utilisateur  4. Caractéristiques techniques Technologie Norme HDMI HDMI 2.0b Norme HDCP HDCP 2.2 Bande passante...
  • Page 5 Connexion Émetteur Entrée : 1 x HDMI IN (Type A, 19 broches femelle) 1 x IR IN (Mini-jack stéréo 3,5 mm) 1 x SERVICE (Micro USB) 1 x USB (USB B, 4 broches femelle) Sortie : 1 x HDBT OUT (RJ45) 1 x IR OUT (Mini-jack stéréo 3,5 mm) Récepteur Entrée : 1 x HDBT IN (RJ45 avec LED)
  • Page 6: Vue D'ensemble Du Produit

    5. Vue d'ensemble du produit 5.1 Description de l’émetteur N° Description de la fonction VOYANT PWR Le voyant rouge s'allume lorsque l’émetteur est sous tension. Commutateur Utilisé pour paramétrer l’EDID (par défaut DPI EDID sur COPY). COPY : copie l'EDID du port HDMI OUT du récepteur.
  • Page 7: Description Du Récepteur

    Indicateur  Allumé : l'émetteur et le récepteur sont d’état de correctement connectés. liaison (vert)  Clignote : la connexion entre l'émetteur et le récepteur est mauvaise.  Éteint : l'émetteur et le récepteur ne sont pas connectés. Indicateur  Allumé : signal HDMI avec HDCP. d’état des ...
  • Page 8 24 V DC Port d'entrée de l'alimentation 24 V DC /1 A Veuillez noter que l’extenseur supporte la fonction PoC, ce qui signifie que l'émetteur ou le récepteur est alimenté par l'adaptateur 24 V / 1 A, l'autre n'a pas besoin d'alimentation. HDBT IN Port d’entrée HDBT, à...
  • Page 9: Détail Des Broches Ir

    5.3 Détail des broches IR Définition des broches du récepteur IR et du blaster comme indiqué ci-dessous : RÉCEPTEUR IR BLASTER IR 1) Signal du blaster IR 2) Alimentation 3) N/A 1) Signal IR 2) Alimentation 3) Mise à la terre Remarque : Lorsque l'angle entre le récepteur IR et la télécommande est de ±45°C, la distance de transmission est comprise entre 0 et 5 mètres ;...
  • Page 10: Exemples D'utilisation

    6. Exemples d’utilisation Émetteur Récepteur Alimentation électrique Câble Cat. 6 DVD ou lecteur Blu-Ray Récepteur IR Blaster IR TVUHD Clavier Souris...
  • Page 11 Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
