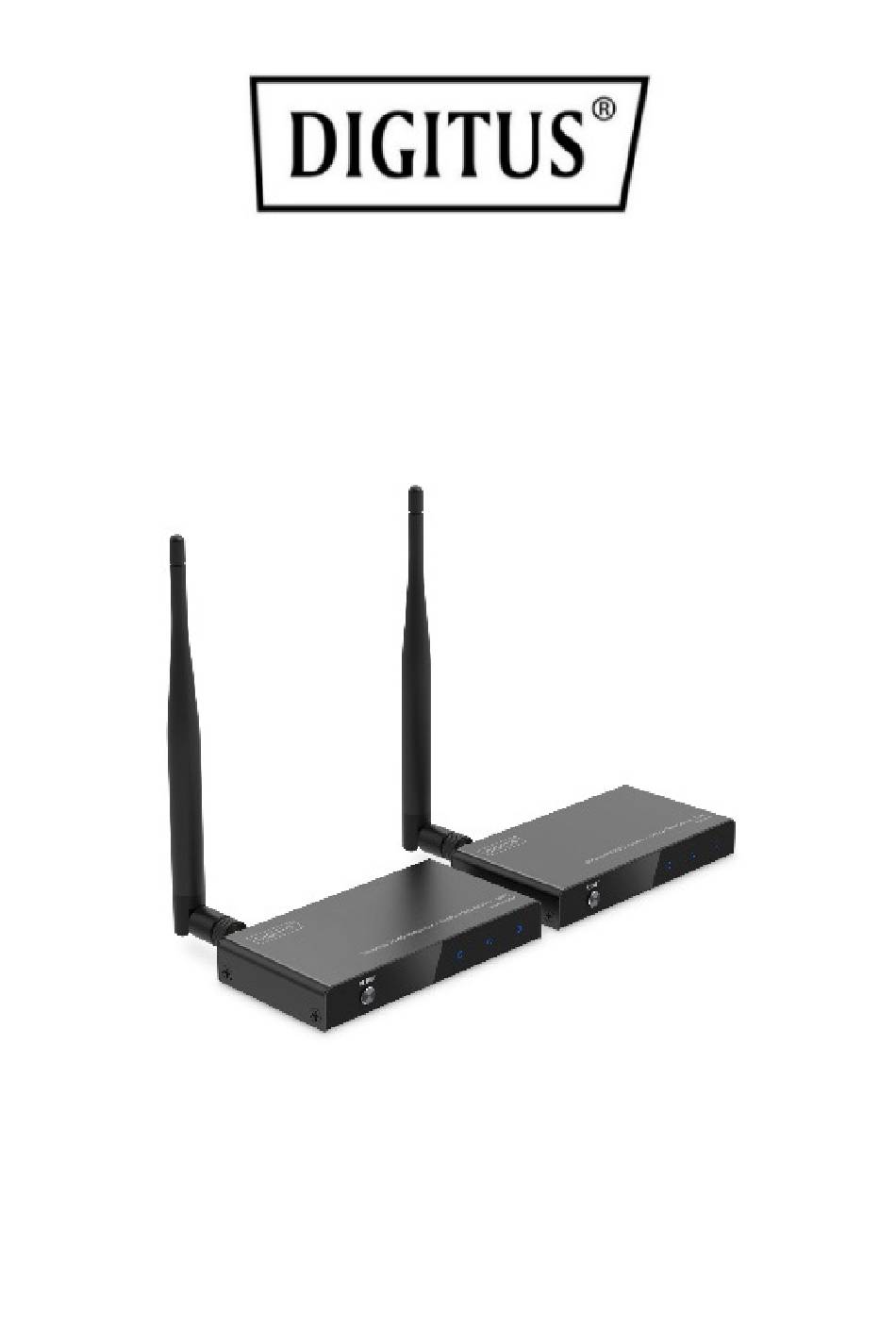

- Page 1 Kit d'extension / répartition sans fil HDMI (100 m, 1x4) Guide d'installation rapide DS-55346...
- Page 2 1. Introduction Profitez de la flexibilité et des performances ultimes pour la transmission de vos signaux AV Full HD avec notre système de transmission sans fil, qui offre une portée allant jusqu'à 100 mètres avec une connexion 1:1 en vue dégagée.
- Page 3 3. Contenu de l'emballage • 1x unité émettrice • 1x unité réceptrice • 2x antenne • 2x bloc d’alimentation, longueur de câble : 1,2 m • 2x câble de raccordement IR (1,2 m) • 1x mode d'emploi 4. Caractéristiques techniques Port d'entrée HDMI x 1 Port de sortie...
- Page 4 Alimentation électrique DC 5V Consommation électrique (max) TX: 3W, RX: 1.5W Dimensions (LxLxH) 115x60x18mm Poids net TX:172g, RX:170g Matériau Métal 5. Description du panneau...
- Page 5 INPUT : Entrée HDMI OUTPUT : Sortie HDMI DC/5V : Entrée 5 VCC Loop out : Connecteur HDMI Loop Out pour l'affichage local Reset : Pression longue de 10 secondes pour réinitialiser, simple pression pour synchroniser l'émetteur et le récepteur IR IN : Port d'entrée du signal IR IR OUT : Port de sortie du signal IR Voyant d’alimentation...
- Page 6 6. Formats pris en charge • Plug and Play, aucune installation de logiciel necessaire • Prise en charge de la transmission A/V sans fil à fréquence unique de 5 • Extension sans fil du HDMI jusqu'à 100 mètres (330 pieds) sans obstruction •...
- Page 7 7. Diagramme de connexion...
- Page 8 8. Configurez 1 à 4 connexions Le réglage d'usine de l'émetteur et du récepteur étant déjà adapté au signal, les appareils d'entrée et de sortie peuvent être directement reliés à cet appareil. Si 2, 3 ou 4 récepteurs doivent être connectés, veuillez poursuivre la lecture : Étape 1 : Installez les antennes pour l'émetteur et le récepteur.
- Page 9 Étape 2 : Si vous appuyez d'abord sur le bouton « RESET », l'émetteur est alimenté en électricité jusqu'à ce que l'indicateur d'état clignote rapidement. Ensuite, il faut environ 7 secondes après la mise en marche pour que le mode réglage soit activé. Les récepteurs 1, 2, 3 ou 4 suivent les mêmes étapes que l'émetteur.
- Page 10 Étape 4 : Utilisez le câble HDMI mâle/femelle (non fourni) pour faire correspondre le signal. Étape 5 : Reliez « HDMI IN » de l'émetteur et « HDMI OUT » du récepteur (1, 2, 3, 4) avec un câble HDMI.
- Page 11 Étape 6 : Si l'indicateur d'état du récepteur (1, 2, 3, 4) est allumé, cela signifie que le réglage du signal a réussi. Étape 7 : Assurez-vous que l'émetteur et le récepteur (1, 2, 3, 4) ne sont pas alimentés en électricité.
- Page 12 Étape 8 : Branchez l'émetteur et le récepteur (1, 2, 3, 4) sur l'alimentation électrique, puis connectez le câble HDMI à « INPUT » de l'émetteur à l'appareil source HDMI et à « OUTPUT » de l'émetteur (1, 2, 3, 4) à l'écran ou au téléviseur.
- Page 13 Étape 9 : L'écran ou le téléviseur affiche « Searching TX » pendant 5 à 35 secondes. Étape 10 : Connexion réussie.
- Page 14 9. Dépannage Problèmes Causes Solutions Pas d'image après Il est possible que Suivez les étapes de un raccordement l'émetteur et le réglage pour faire correct dans une récepteur ne se correspondre le signal pièce soient pas encore de l'émetteur et du reliés.
- Page 15 Avis de non-responsabilité Par la présente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionnée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3...
