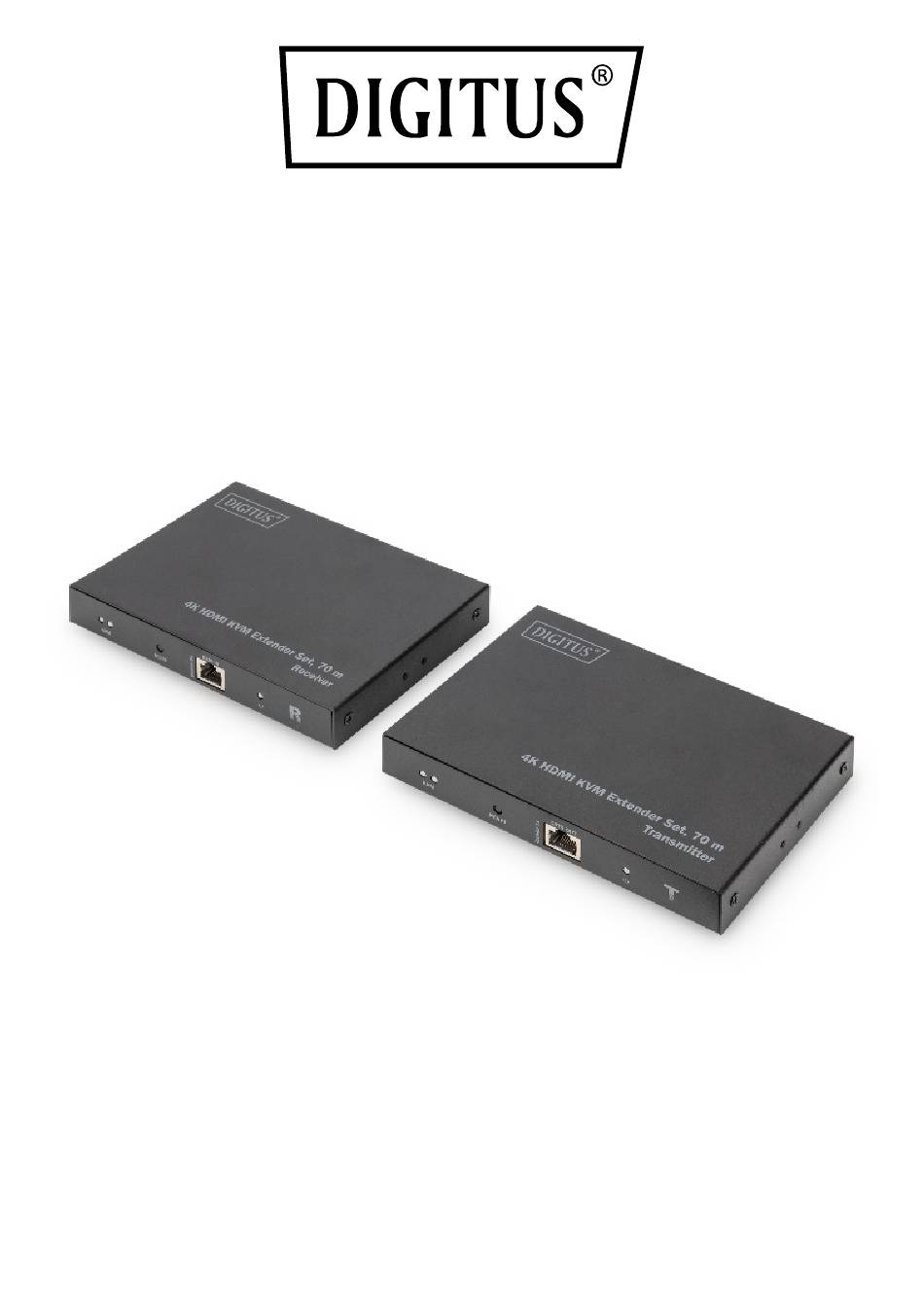

- Page 1 Kit d’Extension HDMI 4K KVM, 70 m Guide d'installation rapide DS-55513...
-
Page 2: Table Des Matières
Sommaire 1. Introduction ................3 2. Fonctionnalités principales ............3 3. Contenu de la livraison ............3 4. Conditions d'installation ............5 5. Interfaces ................5 6. Conditions d'installation ............7 7. Procédure d'installation ............9 8. Questions et réponses ............12 9. -
Page 3: Introduction

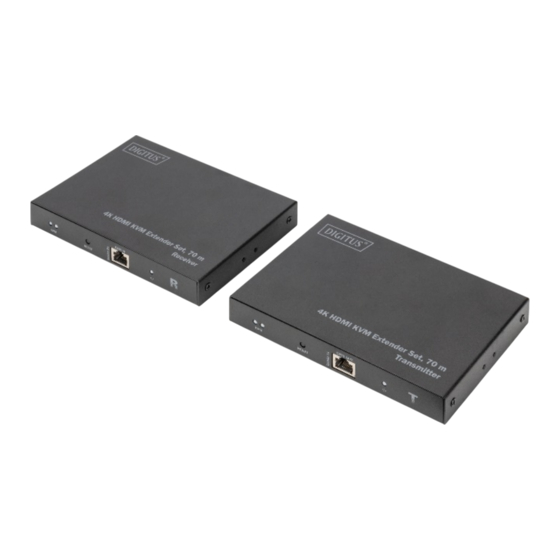

1. Introduction Ce Kit d'extension HDMI comprend un émetteur et un récepteur, permettant de transmettre un signal HDMI 4K jusqu'à 70 mètres avec un câble réseau Cat. 6/6A/7. Il est parfait pour les publicités en extérieur, les clips vidéo, les systèmes de surveillance, le home cinema, les conférences, etc. - Page 4 • 1 x récepteur • 2 x bloc d'alimentation (5 VCC / 2 A, 1,45 m) • 1 x câble USB • 4 x matériel de fixation pour montage mural • 18 x vis • 1 x guide d'installation rapide...
-
Page 5: Conditions D'installation
4. Conditions d'installation 1) Appareil source HDMI (carte graphique compacte, DVD, PS3) Matériel de surveillance HD, etc. 2) Dispositif d'affichage HDMI tel que SDTV, HDTV, projecteur avec port HDMI 3) Câble UTP/STP Cat. 6/6A/7. Conformément à la norme IEEE- 568B, il est recommandé de choisir un câble réseau présentant le moins de pertes et de diaphonie possible 5. - Page 6 lumineux est éteint lorsqu'il n'y a pas de transmission de signal. Le voyant lumineux clignote lorsqu'il y a transmission de signal. Bouton Reset Appuyer pour redémarrer l’appareil Sortie de signal Raccorder le câble réseau RJ45 Voyant Power / Lorsque l'appareil est alimenté et qu'il Signal n'y a pas de signal HDMI, l'indicateur clignote.
-
Page 7: Conditions D'installation
Voyant KVM Le voyant lumineux est allumé lorsque la souris / le clavier / l'écran tactile est connecté(e) au port USB Bouton Reset Appuyer pour redémarrer l’appareil Entrée de signal Raccorder le câble réseau RJ45 Voyant Power / Lorsque l'appareil est alimenté et Signal qu'il n'y a pas de signal HDMI, l'indicateur clignote. - Page 8 Conforme à la norme IEEE-568B. Il est recommandé de choisir un câble réseau présentant le moins de pertes et de diaphonie possible Orange / blanc Orange Vert / blanc Bleu Bleu / blanc Vert Marron / blanc Marron...
-
Page 9: Procédure D'installation
7. Procédure d'installation 1. Connexion de l'écran tactile HDMI entrée HDMI Display Câble de réseau Haut-parleurs... - Page 10 Capacitive Touch Screen Resistive Touch screen 2. Connexion de la souris et du clavier HDMI entrée HDMI Display Câble de réseau HDMI sortie Haut-parleurs...
- Page 11 HDMI Display 1) Connectez l'appareil source au port d'entrée HDMI de l'émetteur avec un câble HDMI, et connectez le dispositif d'affichage au port de sortie HDMI du récepteur avec un autre câble HDMI 2) Connectez le port de sortie CAT de l'émetteur au port d'entrée CAT du récepteur via un câble réseau (Cat.
-
Page 12: Questions Et Réponses
8. Questions et réponses Q : Il n'y a pas d'image sur l'écran alors que toutes les connexions sont correctes ? Veuillez vous assurer que les câbles HDMI prennent en charge la résolution 4K2K et que le signal de sortie de l'appareil source soit du 4K2K Veuillez vérifier et vous assurer que le câble réseau est correctement branché... -
Page 13: Spécification
9. Spécification Article Spécification Tension/ DC 5V-12 V Courant Alimentation électrique Consommation TX < 4 W; RX < 4 W électrique HDMI- HDMI 2.0 Conformité HDCP- Conformité HDCP 2.2 480 i @ 60 Hz, 480 p @ 60 Hz, 576 i @ 50 Hz, 576 p @ 50 Hz, 720 p @ 50/60 Hz, Puissance HDMI... - Page 14 LPCM / DTS-H D / DTS- Formats audio Audio / Dolby Digital 5.1 CH Entrée et sortie 0.7 ~ 1.2 Vp-p (TMDS) du signal TMDS Puissance HDMI Entrée et sortie 5Vp-p (TTL) et interface signal DDC Longueur du câble ≤ 8m (AWG24) d'entrée Longueur du câble ≤...
- Page 15 150.0 (L) x 107.0 (L) x Dimension 28.4 (H) mm Matériau Caractéristiques Couleur noir TX: 348 g, Poids RX: 348 g...
- Page 16 Avertissement Le nom du produit et le nom de la marque peuvent être des marques déposées des fabricants concernés. ™ et ® sont susceptibles d'être omis dans le manuel utilisateur. Les images de ce manuel ne sont données qu'à titre indicatif. Les termes HDMI, HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques ou des marques déposées de HDMI Licensing Administrator, Inc.
