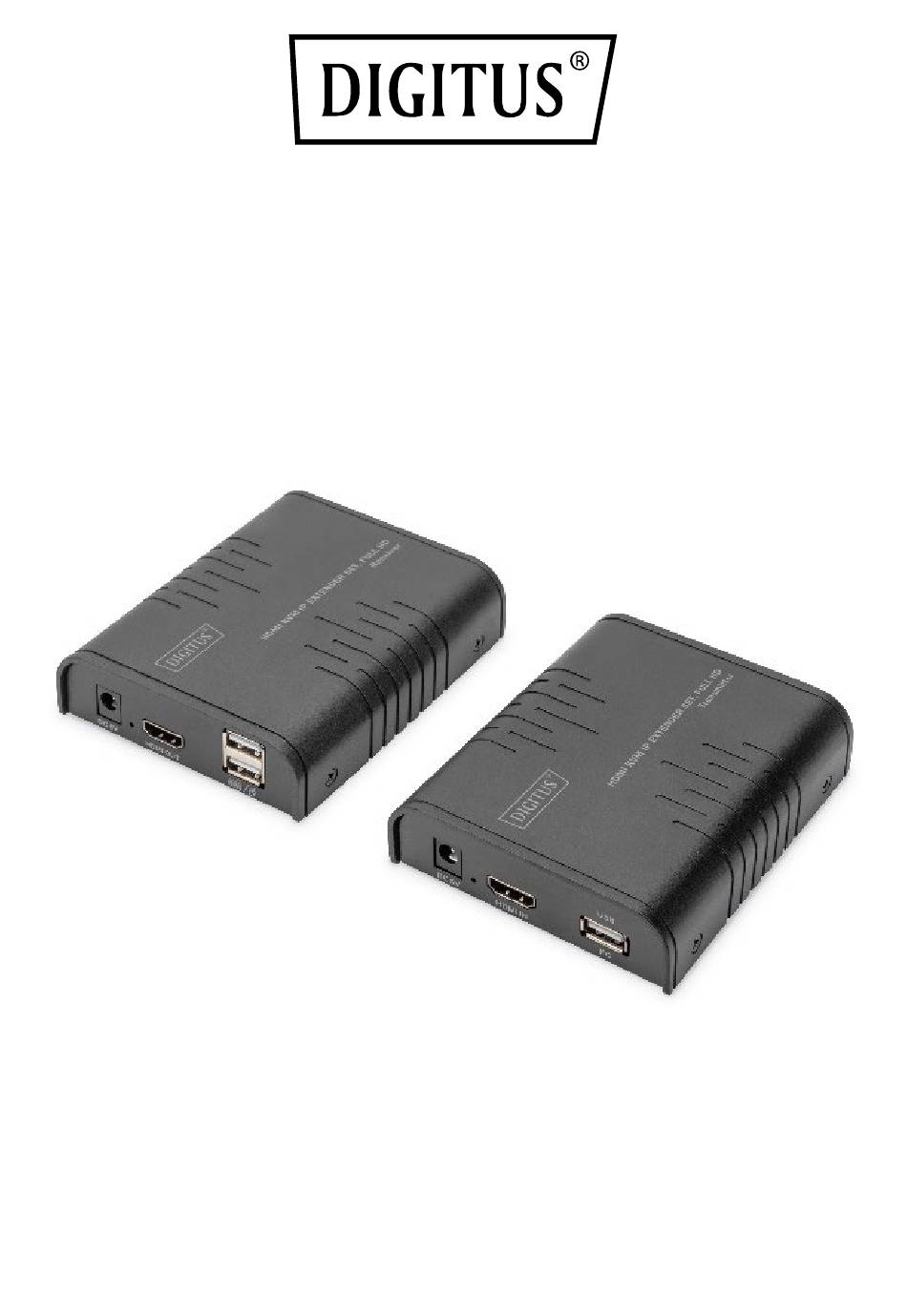

- Page 1 Kit d'extension HDMI KVM IP, Full HD Guide d'installation rapide DS-55529 DS-55530...
- Page 2 Table des matières Introduction ..........2 Caractéristiques......... 2 Verpackungsinhalt Fehler! Textmarke nicht definiert. Conditions d'installation......4 Description des ports ........ 4 Instructions d'installation ......7 Liaison point à point ........8 Liaison plusieurs à plusieurs ...... 9 Commutateur .......... 10 10.
- Page 3 Ne pas utiliser le bloc d'alimentation s'il est endommagé. 1. Introduction Le Digitus kit d'extension HDMI KVM IP se compose d'une unité émettrice (site local) et d'une unité réceptrice (site distant). Le signal HDMI peut être étendu jusqu'à 120 mètres via un câble réseau et la résolution prise en charge...
- Page 4 2. Caractéristiques La distance de transmission du signal HDMI • peut atteindre 120 m via le câble réseau Résolutions prises en charge jusqu'à 1080p • / 60 Hz Prise en charge de la connexion point à • point ou de la connexion un à plusieurs par l'intermédiaire d'un ou de plusieurs commutateurs réseau •...
- Page 5 Guide d’installation rapide • 4. Conditions d'installation 1. Périphérique source: PC ou autres appareils dotés de cartes graphiques HDMI 2. Périphériques d’affichage: avec port d'entrée HDMI, SDTV, HDTV et écran 3. Câble réseau : Câbles réseau UTP/STP Cat. 5e/6 conformes à la norme IEEE 586B. 4.
- Page 6 Le voyant devient orange lorsque le port USB se Voyants KVM ② connecte avec succès au Sortie du signal Sortie du signal HDMI ③ modulé Bouton Reset Redémarrage de l'appareil ④ Entrée de Connecter le bloc ⑤ courant d'alimentation 5 VCC / 1 A Connexion avec l'appareil Entrée HDMI ⑥...
- Page 7 Extenseur HDMI KVM IP (unité réceptrice) Le voyant devient bleu Voyant lors de la mise sous ① d’alimentation tension Lorsque la fonction KVM Voyants KVM est utilisable, il devient ② orange Appuyez sur le bouton pour activer la fonction Commutateurs KVM (notamment dans la ③...
- Page 8 Connexion au Sortie HDMI ⑦ périphérique d'affichage Connexion au clavier et à Port USB ⑧ la souris 6. Instructions d'installation • Comment travailler avec un câble réseau Cat. 5e/6 Respectez la norme IEEE-568B : 1: Orange/blanc 2: Orange 3: Vert/blanc 4: Bleu 5: Bleu/blanc 6: Vert...
- Page 9 • Systèmes d'exploitation pris en charge Windows 7, Windows 7 x64, Windows Server 2008, Windows Server 2008 x64, Windows Vista, Windows Vista x64, Windows Server 2003, Windows XP, Windows XP-x64, Windows 2000, Windows ME, Windows 98SE, Windows 8, Windows 10, Windows 11 •...
- Page 10 1: PC 4: Unité réceptrice 2: Unité émettrice 5: Écran HDMI 3: Câble réseau 6: Clavier + souris 8. Liaison plusieurs à plusieurs HDMI HDMI En utilisant un routeur/commutateur de réseau, un émetteur vers plusieurs récepteurs, vous...
- Page 11 mettez en œuvre la fonction d’extension et de répartition. 1: PC 5: Unité réceptrice 2: Unité émettrice 6: Clavier + souris 3: Câble réseau 7: TV 4: Commutateur 9. Commutateur L'utilisation d'un routeur/commutateur de réseau permet d’étendre le réseau de façon illimitée.
- Page 12 1: PC 5: Router 2: Unité émettrice 6: Unité réceptrice 3: Câble reseau 7: Clavier + souris 4: Commutateur 8: TV Remarque: La distance de transmission dépend du type de câble réseau. Cat. 5: 80 m, Cat. 5e: 100 m, Cat. 6: 120 m Il est recommandé...
- Page 13 clavier et la souris qui se connectent à ce port USB du récepteur fonctionneront. Q: Le voyant jaune du port LAN clignote rapidement mais aucun affichage n’apparaît? A: 1) Si la source HDMI est une carte graphique, réglez la résolution pour qu'elle soit prise en charge par l'écran.
- Page 14 2) Assurez-vous que le câble réseau est conforme à la norme IEEE 568B. Q: Pourquoi le clavier et la souris ne fonctionnent-ils pas ? A: 1) Appuyez à nouveau sur le commutateur KVM du récepteur. 2) Assurez-vous que le câble USB est bien connecté.
- Page 15 1680 x 1050@60Hz 1920 x 1080@60Hz Prise en charge PCM (44.1 KHz, 48 KHz) de l’audio Port HDMI Type A, 19 Pin, Female Port LAN RJ45 Température de -10°C ~ 60°C fonctionnement Humidité relative 10% - 95% (sans condensation) Protection Protection contre la foudre, Protection contre les surtensions,...
- Page 16 Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates. Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité...
