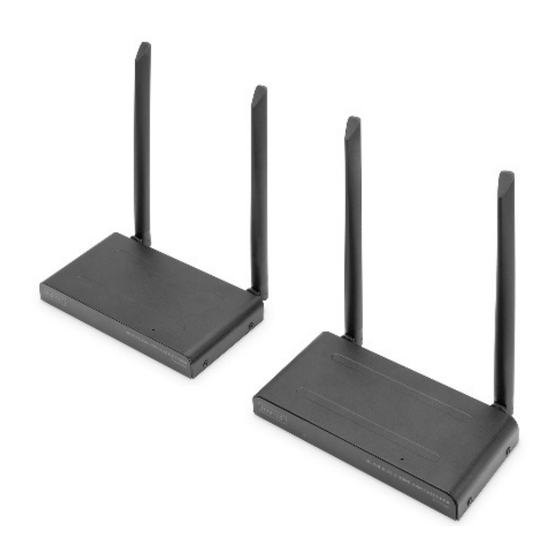

Unité réceptrice pour kit
d'extension sans fil KVM
HDMI 4K (DS-55328)
Guide Rapide
DS-55329

Publicité

loading

Sommaire des Matières pour Digitus DS-55329

  • Page 1 Unité réceptrice pour kit d'extension sans fil KVM HDMI 4K (DS-55328) Guide Rapide DS-55329...
  • Page 2 Table des matières 1. Consignes de sécurité ..............3 2. Introduction ................. 4 3. Caractéristiques principales ............4 4. Contenu de l'emballage ............... 4 5. Caractéristiques du produit ............5 6. Aperçu du produit ................ 7 7. Câble de raccordement ..............8 8.
  • Page 3 1. Consignes de sécurité • Veuillez lire attentivement ces instructions avant d'utiliser l'appareil et les conserver pour pouvoir vous y référer ultérieurement. • Pour une utilisation en intérieur uniquement. • N'utilisez pas l'appareil dans un environnement humide ou à proximité de l'eau. •...
  • Page 4 2. Introduction Cette unité réceptrice supplémentaire permet d'étendre le kit d'extension KVM HDMI® sans fil 4K (DS-55328) sur 4 récepteurs (périphériques de sortie). Distribuez vos signaux AV sans fil sur 4 écrans. 3. Caractéristiques principales • Liaison plusieurs à plusieurs – 1 émetteur (source) + jusqu’à 4 récepteurs (périphérique de sortie) •...
  • Page 5 5. Caractéristiques du produit Caractéristique Description Sortie HDMI Version HDMI 2.0 Version HDCP HDCP 2.2 Résolution d'entrée 4096x2160/60fps, 4096x2160/30fps, vidéo 3840x2160/60fps, 3840x2160/30fps, 1080p/60fps, 1080p/30fps, 1080p/24fps, 1080i/50fps, 1080i/60fps, 720p/30fps, 720p60fps, 480p/60fps Résolution de la Maximum 4K30 transmission Latence Ca. 100 ms Format audio Canal audio 2 canaux...
  • Page 6 Bande passante Prise en charge du 20 MHz, 40 MHz, 80 MHz WiFi PA Ca. 17 dBm Auto Pairing & Auto Se connecte automatiquement au Connection canal Wi-Fi le moins cher disponible pour garantir des performances sans fil exceptionnelles Antennes haute 2x antennes externes haute sensibilité...
  • Page 7 6. Aperçu du produit 1. Sortie HDMI : Connexion à l’écran 2. USB : Connexion de la souris et du clavier pour la fonction KVM USB. Vous pouvez également utiliser le port USB de l'écran tactile opérer l'écran tactile. 3. Bouton Reset : Réinitialisation des paramètres d'usine 4.
  • Page 8 7. Câble de raccordement Le kit d’extension HDMI contient un émetteur et un récepteur qui sont appairés avant l'expédition. Vous n'avez normalement pas besoin de les appairer à nouveau. Toutefois, si vous achetez un récepteur supplémentaire, vous devez suivre les instructions suivantes pour appairer le nouveau récepteur à...
  • Page 9 8. Instructions d'installation 8.1 Connexion de l'émetteur L'émetteur envoie le signal vidéo sans fil au récepteur situé dans une autre pièce. Placez donc l'émetteur à proximité de votre source HDMI: Branchez l'adaptateur secteur sur le port marqué « 5V » et insérez la fiche dans la prise de courant.
  • Page 10 Voyants LED de l'unité Description émettrice Le système de l'émetteur est mis Rouge en marche Bleu Connecté Violet Pas de signal d'entrée vidéo 8.2 Connexion du récepteur HD Branchez l'adaptateur secteur sur le port marqué « 5V » et insérez la fiche dans la prise de courant. Placez le récepteur dans la pièce (chambre, bureau ou autre pièce) où...
  • Page 11 8.3 Aperçu des modes de transmission 8.3.1 1x émetteur – 1x récepteur (point à point) Si vous associez l'émetteur et le récepteur comme décrit ci-dessus, l'émetteur et le récepteur s’appairent normalement automatiquement.
  • Page 12 8.3.2 1x émetteur – 4x récepteur max. (plusieurs à plusieurs) Le kit d'extension sans fil KVM HDMI 4K prend également en charge la fonction multicast, c'est-à-dire que la vidéo d'un émetteur est diffusée simultanément vers un groupe de récepteurs. Un émetteur peut prendre en charge jusqu'à...
  • Page 13 8.4 Raccordement du retour infrarouge Le kit d'extension sans fil KVM HDMI 4K dispose d'un « retour infrarouge » intégré qui permet de continuer à utiliser les sources HDMI® connectées depuis une autre pièce. Commandez par exemple votre source HDMI au rez-de-chaussée depuis votre chambre à...
  • Page 14 Veuillez faire des essais pour trouver le bon emplacement avant de fixer définitivement le LED IR. Attention ! La bande adhésive peut provoquer des décolorations sur certaines surfaces ou laisser des résidus d'adhésif après son retrait. 8.5 Tester la fonction de retour IR Si vous avez connecté...
  • Page 15 8.6 Connexion des périphériques USB Outre une fonction de retour infrarouge, le kit d'extension sans fil KVM HDMI 4K dispose également d'une fonction d'extension USB intégrée. Cela vous permet de commander des sources HDMI connectées, comme un PC de bureau ou un ordinateur portable, à partir d'une autre pièce avec une souris et/ou un clavier.
  • Page 16 8.7 Tester la fonction USB Si vous avez connecté le câble USB et votre souris/clavier conformément à la description ci-dessus, il est recommandé de d'abord tester son fonctionnement. 1. Prenez votre souris/clavier et utilisez l'une des fonctions. 2. Le récepteur envoie alors cette fonction à l'émetteur HD. L'émetteur va maintenant transmettre cette fonction au PC de bureau ou à...
  • Page 17 Si l'émetteur et le récepteur ne se connectent toujours pas, veuillez suivre les étapes suivantes pour les appairer. 1) Allumez l'émetteur. 2) Allumez le récepteur jusqu'à ce qu'il s'affiche sur l'écran principal. 3) Appuyez sur le bouton Reset du récepteur et maintenez-le enfoncé...
  • Page 18 Q4. Le capteur infrarouge ne fonctionne pas. 1) Assurez-vous d'utiliser la télécommande d'origine de la source vidéo. 2) Veuillez insérer l'émetteur IR dans la surface de la fenêtre IR de l'appareil source si vous n'êtes pas sûr que la fenêtre IR de l'appareil source soit correctement positionnée.
  • Page 19 FCC- Avertissement Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
  • Page 20 Cet appareil est conforme aux limites d'exposition aux radiations fixées par la FCC pour un environnement non contrôlé. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre l'émetteur et votre corps. Déclaration Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
