Pilz PSEN 2.2p-24 Manuel D'utilisation

20971-3FR-09
PSEN 2.2p-24
PSEN 2.2p-24 20971-3FR-09

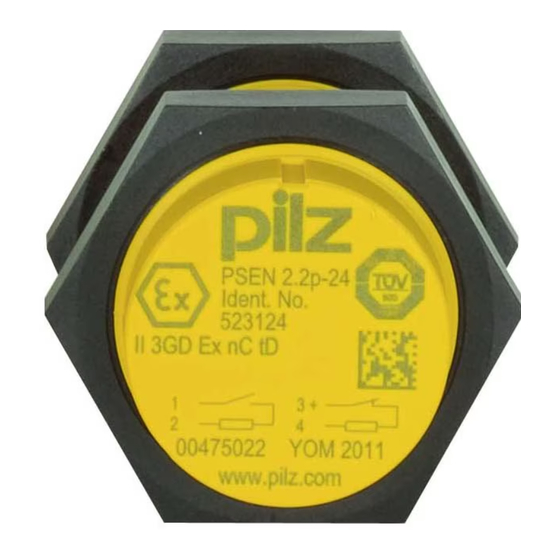

Sicherheitsschalter PSEN 2.2p-24
Der Sicherheitsschalter erfüllt Forderungen der 1392980363
EN 60204-1 und IEC 60204-1.
Der Sicherheitsschalter ist zugelassen für den
Einsatz in explosionsgefährdeten Bereichen
nach EN 60079-0:2009, EN 60079-15:2010,
EN 60079-18:2009, EN 60079-31:2009 Ex-Be-
reich Kategorie 3, Zone 2 (Gas)
II 3G Ex mc nAc IIC T6 und 22 (Stäube),
II 3D Ex mc tc IIIC T80°C IP67.
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit dem Betätiger PSEN 2.2-20
und hierfür zugelassenen Auswertegeräten.
Schließen Sie den Sicherheitsschalter nur an
Auswertegeräte an, die im Abschnitt "An-
schlüsse" aufgeführt sind.
Zu Ihrer Sicherheit

547263243 Installieren und nehmen Sie das Gerät nur
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.

777809547 Entfernen Sie die Schutzkappe erst unmittel-
bar vor Anschluss des Geräts.
Gerätemerkmale

1326675595 Zum Sicherheitsschalter gehört der Betätiger
PSEN 2.2-20

700964875 2 Reedkontakte (1 Öffner/1 Schließer)

gesicherter Schaltabstand: 8,0 mm
510312331

gesicherter Ausschaltabstand: 26,0 mm

runde Bauform
510319243

Wirkweise magnetisch
510321547

Schaltspannung 24 V DC
510477451

Reihenschaltung über Schnittstelle PSEN i1
1311891979

LED zur Anzeige des Schaltzustands
763865611

ECOLAB-geprüft
1354113675
Schaltabstände
Safety switch PSEN 2.2p-24
The safety switch meets the requirements of
EN 60204-1 and IEC 60204-1.
The safety switch is approved for use in poten-
tially explosive atmospheres in accordance
with EN 60079-0:2009, EN 60079-15:2010,
EN 60079-18:2009, EN 60079-31:2009 Ex area
category 3, zone 2 (gas) II 3G Ex mc nAc IIC T6
and 22 (dust), II 3D Ex mc tc IIIC T80°C IP67.
The safety switch only complies with
EN 60947-5-3 in conjunction with the actuator
PSEN 2.2-20 and its approved evaluation de-
vices.
The safety switch should only be connected to
the evaluation devices listed under "Connec-
tions".
For your safety

Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.

Do not remove the protective cap until you
are just about to connect the unit.
Unit features

The actuator PSEN 2.2-20 belongs to the
safety switch

2 reed contacts (1 N/C / 1 N/O)

Assured operating distance: 8,0 mm

Assured release distance: 26,0 mm

Round design

Works magnetically

Switching voltage 24 VDC

Series connection via PSEN i1 interface

LED to display switch status

ECOLAB tested
Operating distances
- 1 -
Capteur de sécurité PSEN 2.2p-24
Le capteur de sécurité satisfait aux exigences
de l'EN 60204-1 et de la CEI 60204-1.
Le capteur de sécurité est homologué pour une
utilisation dans des atmosphères explosives
selon l'EN 60079-0:2009, l'EN 60079-15:2010,
l'EN 60079-18:2009, l'EN 60079-31:2009 zone
Ex catégorie 3, zone 2 (gaz)
II 3G Ex mc nAc IIC T6 et 22 (poussières),
II 3D Ex mc tc IIIC T80°C IP67.
Le capteur de sécurité répond à la norme
EN 60947-5-3 uniquement s'il est combiné
avec l'actionneur PSEN 2.2-20 et les unités de
contrôle avec les homologations correspon-
dantes.
Ne raccordez le capteur de sécurité qu'aux uni-
tés de contrôle répertoriées dans le paragraphe
« Raccordements ».
Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.

L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.

Veuillez retirer le cache de protection avant
de raccorder l'appareil.
Caractéristiques de l'appareil

L'actionneur PSEN 2.2-20 est associé au
capteur de sécurité.

2 contacts Reed (1 contact à ouverture / 1
contact à fermeture)

Distance de commutation de sécurité :
8,0 mm

Distance de déclenchement de sécurité :
26,0 mm

architecture ronde

actionnement magnétique

Tension commutée 24 V DC

Montage en série par l'intermédiaire de l'in-
terface PSEN i1

LED pour l'affichage de l'état de commuta-
tion

Contrôle effectué par ECOLAB
Distances de commutation
