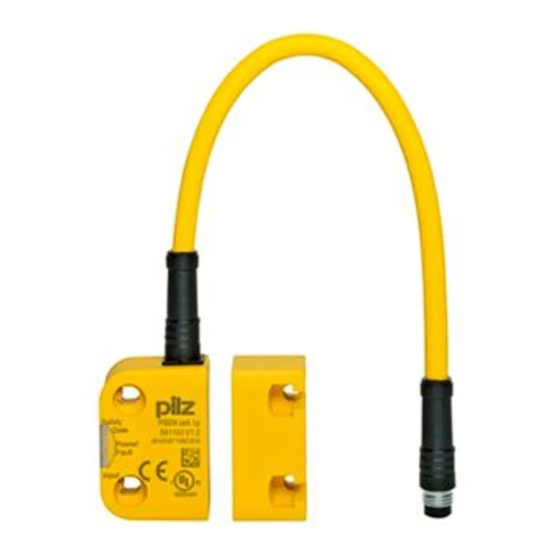

Pilz PSEN cs3.1a/b Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Pilz Manuels
  4. Capteurs
  5. PSEN cs3.1a/b
  6. Manuel d'utilisation
Pilz PSEN cs3.1a/b Manuel D'utilisation

Pilz PSEN cs3.1a/b Manuel D'utilisation

Masquer les pouces Voir aussi pour PSEN cs3.1a/b:

Publicité

Liens rapides

Télécharger ce manuel
PSEN cs3.1a/b
}
Capteurs PSEN
Manuel d'utilisation-1003295-FR-09

Publicité

loading

Manuels Connexes pour Pilz PSEN cs3.1a/b

Sommaire des Matières pour Pilz PSEN cs3.1a/b

  • Page 1 PSEN cs3.1a/b Capteurs PSEN Manuel d'utilisation-1003295-FR-09...
  • Page 2 Toutes les personnes sont assurées d’être considérées sans discrimination et sur un pied d’égalité. Tous les droits relatifs à cette documentation sont réservés à Pilz GmbH & Co. KG. L’utili- sateur est autorisé à faire des copies pour un usage interne. Des remarques ou des sug- gestions afin d’améliorer cette documentation seront les bienvenues.
  • Page 3 Décalage latéral et en hauteur....................Raccordement ........................Raccordement aux appareils de contrôle ................Montage simple ........................Montage en série ........................Raccordement aux unités de contrôle Pilz ................Programmation de l'actionneur par apprentissage ............Montage ..........................Généralités ..........................Capteur de sécurité ........................
  • Page 4 Classification selon la ZVEI, CB24I ..................Données de sécurité ......................Données complémentaires ....................Certification radio ........................Références ..........................Capteur de sécurité ........................Actionneur..........................Systèmes complets........................Accessoires ..........................Déclaration de conformité CE ....................UKCA-Declaration of Conformity ..................Manuel d'utilisation PSEN cs3.1a/b 1003295-FR-09...
  • Page 5 Introduction Validité de la documentation La documentation est valable pour le produit PSEN cs3.1a/b à partir de la version 2.0. Ce manuel d’utilisation explique le mode de fonctionnement et l’exploitation, décrit le mon- tage et fournit des informations sur le raccordement du produit.
  • Page 6 électriques. S’il doit être installé dans d’autres environnements, prenez des mesures afin de répondre aux normes et directives en vigueur en termes de perturbations radioélectriques, applicables dans le lieu d’installation. Manuel d'utilisation PSEN cs3.1a/b 1003295-FR-09...
  • Page 7 Manuel d’utilisation d’un répartiteur passif. Exemple : – PSEN ix2 F4 code – PSEN ix2 F8 code – PDP67 F 4 code La connaissance de ces documents est une condition essentielle pour la compréhension du présent manuel d’utilisation. Manuel d'utilisation PSEN cs3.1a/b 1003295-FR-09...
  • Page 8 Lors de la mise hors service, veuillez vous référer aux législations locales relatives à la fin de vie des appareils électroniques (exemple : législation sur les appareils électriques et électroniques). Manuel d'utilisation PSEN cs3.1a/b 1003295-FR-09...
  • Page 9 être détruits avant leur fin de vie. Caractéristiques de l’appareil Technique à transpondeur pour la détection de la présence Type de codage Pilz : codée Commande par 2 canaux 2 entrées de sécurité pour le montage en série de plusieurs capteurs de sécurité...
  • Page 10 Sortie d’information / sortie de diagnostic Y32 en mode SDD Si on utilise un module de bus de terrain du SDD, la sortie d’information / sortie de diag- nostic Y32 est activée pour l’écriture des données. Manuel d'utilisation PSEN cs3.1a/b | 10 1003295-FR-09...
  • Page 11 : – Des informations sont directement transmises au réseau à partir du module de bus de terrain – Des affectations des sorties d’information au capteur sont automatisées par les SDD. Manuel d'utilisation PSEN cs3.1a/b | 11 1003295-FR-09...
  • Page 12 Distance de commutation de sécurité Distance de commutation min. omin Distance de déclenchement de sécurité Les valeurs indépendantes du décalage pour les distances de commutation sont fournies dans les caractéristiques techniques [ 34]. Manuel d'utilisation PSEN cs3.1a/b | 12 1003295-FR-09...
  • Page 13 Décalage latéral et en hauteur -7,5 -10 -7,5 -5 -2,5 0 2,5 -2,5 Illustration: Capteur de sécurité PSEN cs3.1a/b avec actionneur PSEN cs3.1 -8 -6 -4 -2 0 10 12 14 Illustration: Capteur de sécurité PSEN cs3.1a/b avec actionneur PSEN cs1.1 Manuel d'utilisation PSEN cs3.1a/b...
  • Page 14 PSEN cs3.1a/b Illustration: Capteur de sécurité PSEN cs3.1a/b avec actionneur PSEN cs3.1 low profile glue ou PSEN cs3.1 low profile screw Légende [1] hystérésis [2] distance de commutation caractéristique S [3] distance de déclenchement caractéristique S [4] décalage en mm [5] distance de commutation en mm [6] zone de détection...
  • Page 15 – il faut détecter d’éventuels courts-circuits (exemple : provoqués par le PSEN cs, PSEN ml, PSEN sg ou PSEN sl) ou – exclure toute erreur sur les entrées de sécurité qui pourraient découler de courts-cir- cuits, en prenant des mesures appropriées (exemple : câblage selon l’EN 602041). Manuel d'utilisation PSEN cs3.1a/b | 15 1003295-FR-09...
  • Page 16 0 V UB bleu entrée de diagnostic rouge La couleur des fils est également valable pour les câbles de Pilz livrés en tant qu’acces- soires. Raccordement aux appareils de contrôle Assurez-vous que l’unité de contrôle sélectionnée dispose de la propriété suivante : Les signaux OSSD sont analysés à...
  • Page 17 PSEN cs3.1a/b Montage simple Schéma de raccordement pour un montage simple sans SDD capteur de sécurité actionneur unité de contrôle FS : failsafe Manuel d'utilisation PSEN cs3.1a/b | 17 1003295-FR-09...
  • Page 18 PSEN cs3.1a/b Schéma de raccordement pour un montage simple avec SDD 24 V actionneur capteur de sécurité I1 (FS) I2 (FS) unité de contrôle module de bus de terrain FS: Failsafe Manuel d'utilisation PSEN cs3.1a/b | 18 1003295-FR-09...
  • Page 19 – PSEN Y junction M8-M12/M12 PIGTAIL – PSEN Y junction M12-M12/M12 PIGTAIL – PSEN Y junction M12 SENSOR – PSEN Y junction M12 cable channel – PSEN Y junction M8 SENSOR – PSEN Y junction M8 cable channel Manuel d'utilisation PSEN cs3.1a/b | 19 1003295-FR-09...
  • Page 20 Les entrées de l’unité de contrôle (exemple : S11, S21 ou I1, I2) doivent être de nouveau à l’état « 1 ». Répétez le test pour chaque porte. Si les signaux d’entrées ne réagissent pas comme décrit ci-dessus, vérifiez et corrigez le câblage, puis refaites le test. Manuel d'utilisation PSEN cs3.1a/b | 20 1003295-FR-09...
  • Page 21 Schéma de raccordement pour un montage en série sans SDD actionneur capteur de sécurité 1 système de commande actionneur capteur de sécurité 2 actionneur capteur de sécurité n unité de contrôle FS : failsafe Manuel d'utilisation PSEN cs3.1a/b | 21 1003295-FR-09...
  • Page 22 Schéma de raccordement pour un montage en série avec SDD 24 V capteur de sécurité Actionneur actionneur capteur de sécurité actionneur capteur de sécurité I1 (FS) I2 (FS) unité de contrôle module de bus de FS: Failsafe terrain ST: Standard Manuel d'utilisation PSEN cs3.1a/b | 22 1003295-FR-09...
  • Page 23 PSEN cs3.1a/b Raccordement aux unités de contrôle Pilz Le capteur de sécurité PSEN cs3.1a/b peut par exemple être raccordé à des unités de contrôle de Pilz. Les unités de contrôle de Pilz adaptées sont par exemple : Le PNOZelog pour la surveillance de protecteurs mobiles...
  • Page 24 PNOZmulti PSENcode Sans SDD Avec SDD Programmation de l'actionneur par apprentissage Chaque actionneur homologué ( voir l’utilisation conforme aux prescriptions de Pilz est dé- tecté dès qu’il pénètre dans la zone de détection. Montage Généralités ATTENTION ! Perte possible de la fonction de sécurité en cas de changement dans les caractéristiques des appareils...
  • Page 25 Fermez les ouvertures destinées au montage à l’aide des obturateurs fournis. L’utilisa- tion d’obturateurs doit être considérée de la même manière que l’emploi de fixations non détachables conformément à l’EN ISO 14119. Montage en parallèle Montage orthogonal Manuel d'utilisation PSEN cs3.1a/b | 25 1003295-FR-09...
  • Page 26 Après 24 heures de séchage, 90 % de la force d’adhérence finale est atteinte. Le sé- chage doit avoir lieu à une température minimale de 20 °C. À des températures plus basses, le temps de séchage est considérablement prolongé. Aucune force continue ne doit s’exercer sur l’actionneur. Manuel d'utilisation PSEN cs3.1a/b | 26 1003295-FR-09...
  • Page 27 4. Retirez le film protecteur de la partie adhésive de l’actionneur. Ne touchez pas la partie adhésive après avoir retiré le film protecteur ! 5. Fermez le protecteur mobile avec précaution, puis appuyez sur l’actionneur en position. Manuel d'utilisation PSEN cs3.1a/b | 27 1003295-FR-09...
  • Page 28 Assurez-vous que le centre de l’actionneur se trouve au niveau des flèches d’aligne- ment sur le capteur et au centre du capteur. 5. Retirez le film protecteur de la partie adhésive de l’actionneur. Ne touchez pas la partie adhésive après avoir retiré le film protecteur ! Manuel d'utilisation PSEN cs3.1a/b | 28 1003295-FR-09...
  • Page 29 8. Au bout de 10 minutes, vérifier la force de maintien de la colle. L’actionneur ne doit pas bouger lorsque l’on exerce une pression latérale. 9. Serrez la vis en plastique M3 avec une force de 0,1 Nm. Manuel d'utilisation PSEN cs3.1a/b | 29 1003295-FR-09...
  • Page 30 à face de manière parallèle. D’autres montages peuvent conduire à des distances de commutation divergentes. Tenez compte du décalage latéral et en hauteur maximal autorisé (voir Distances de commutation [ Décalage latéral et en hauteur [ 13]). Manuel d'utilisation PSEN cs3.1a/b | 30 1003295-FR-09...
  • Page 31 à l’état « 1 » (activation partielle). Remède : ouvrir les deux canaux du circuit d’entrée. La LED « Power/Fault » s’allume en rouge : message d’erreur Remède : supprimer l’erreur et couper l’alimentation en courant. Dimensions en mm Capteur de sécurité 26,4 Manuel d'utilisation PSEN cs3.1a/b | 31 1003295-FR-09...
  • Page 32 PSEN cs3.1a/b Actionneur Illustration: Actionneur PSEN cs1.1 14,4 14,4 Illustration: Actionneur PSEN cs3.1 Manuel d'utilisation PSEN cs3.1a/b | 32 1003295-FR-09...
  • Page 33 PSEN cs3.1a/b Actionneur PSEN cs3.1 low profile glue Actionneur PSEN cs3.1 low profile screw 90° Manuel d'utilisation PSEN cs3.1a/b | 33 1003295-FR-09...
  • Page 34 Résistance max. de l’ensemble du câblage Rlmax Monocanal pour UB DC 1000 Ohm 1000 Ohm Sorties statiques 541061 541062 Nombre de sorties de sécurité OSSD Sorties d’informations Courant de commutation par sortie 100 mA 100 mA Manuel d'utilisation PSEN cs3.1a/b | 34 1003295-FR-09...
  • Page 35 93 % d’humidité relative à 40 °C 93 % d’humidité relative à 40 °C EN 60947-5-3 EN 60947-5-3 Vibrations selon la norme EN 60947-5-2 EN 60947-5-2 Fréquence 10 - 55 Hz 10 - 55 Hz Amplitude 1 mm 1 mm Manuel d'utilisation PSEN cs3.1a/b | 35 1003295-FR-09...
  • Page 36 Précision répétitive des dis- tances de commutation 10 % 10 % Modification de la distance de commutation en cas de varia- tions de la température +-0,1mm/°C +-0,1mm/°C Hystérésis caractéristique 3 mm 3 mm Manuel d'utilisation PSEN cs3.1a/b | 36 1003295-FR-09...
  • Page 37 5 m de câble 10 m de câble Câble Li9Y11Y 8 x 0,14 mm2 Li9Y11Y 8 x 0,14 mm2 Matériau Partie supérieure Couple de serrage max. des vis de fixation 0,8 Nm 0,8 Nm Manuel d'utilisation PSEN cs3.1a/b | 37 1003295-FR-09...
  • Page 38 10 - 55 Hz 10 - 55 Hz Amplitude 1 mm 1 mm Sollicitation aux chocs selon la norme EN 60947-5-2 EN 60947-5-2 Accélération Durée 11 ms 18 ms Indice de protection Boîtier IP6K9K IP6K9K Manuel d'utilisation PSEN cs3.1a/b | 38 1003295-FR-09...
  • Page 39 EN 60947-5-2 EN 60947-5-2 Fréquence 10 - 55 Hz 10 - 55 Hz Amplitude 1 mm 1 mm Sollicitation aux chocs selon la norme EN 60947-5-2 EN 60947-5-2 Accélération Durée 11 ms 11 ms Manuel d'utilisation PSEN cs3.1a/b | 39 1003295-FR-09...
  • Page 40 – 0,1 Nm Dimensions Hauteur 3,8 mm 3,8 mm Largeur 18 mm 18 mm Profondeur 18 mm 18 mm Poids Si des normes sont indiquées sans date, on retiendra la dernière version 2016-10. Manuel d'utilisation PSEN cs3.1a/b | 40 1003295-FR-09...
  • Page 41 18 pF Sortie unipolaire Interfaces Générateur Interface Capteur Classe Récepteur Classe C1, C2 Paramètres du générateur Durée max. de l’impulsion de test 450 µs Courant nominal max. 0,1 A Charge capacitive max. 0,4 µF Manuel d'utilisation PSEN cs3.1a/b | 41 1003295-FR-09...
  • Page 42 Les valeurs SIL / PL d’une fonction de sécurité ne sont pas identiques aux valeurs SIL / PL des appareils utilisés et peuvent diverger de celles-ci. Pour le calcul des valeurs SIL / PL de la fonction de sécurité, nous recomman- dons le logiciel PAScal. Manuel d'utilisation PSEN cs3.1a/b | 42 1003295-FR-09...
  • Page 43 2) this product must accept any interference received, including interference that may cause undesired operation. Changes or modifications made to this product not expressly approved by Pilz may void the FCC authorization to operate this equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
  • Page 44 à 8 broches 5 m 540323 10 m 540324 30 m 540325 PSEN cable M12-8sf connecteur femelle M12 connecteur mâle M12 2 m 540340 M12-8sm droit à 8 broches droit à 8 broches 5 m 540341 10 m 540342 20 m 540343 30 m 540344 Manuel d'utilisation PSEN cs3.1a/b | 44 1003295-FR-09...
  • Page 45 PSEN Y junction M12-M12/ connecteur femelle M12 à connecteur mâle M12 à connec- 540338 M12 PIGTAIL 8 broches 8 broches teur fe- melle M12 à 8 broche PDP67 F 4 code Répartiteur passif décentralisé 773603 PDP67 F 4 code VA Répartiteur passif décentralisé, bague filetée V2A 773613 Manuel d'utilisation PSEN cs3.1a/b | 45 1003295-FR-09...
  • Page 46 Radio Equipment Regulations 2017 The complete UKCA Declaration of Conformity is available on the Internet at www.pilz.com/ support/downloads. Representative: Pilz Automation Technology, Pilz House, Little Colliers Field, Corby, Northamptonshire, NN18 8TJ United Kingdom, eMail: mail@pilz.co.uk Manuel d'utilisation PSEN cs3.1a/b | 46...
  • Page 47 Internet www.pilz.com ou prenez contact avec notre maison mère. Maison mère : Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Allemagne Téléphone : +49 711 3409-0, Télécopie : +49 711 3409-133, E-mail : info@pilz.com, Internet : www.pilz.com...
