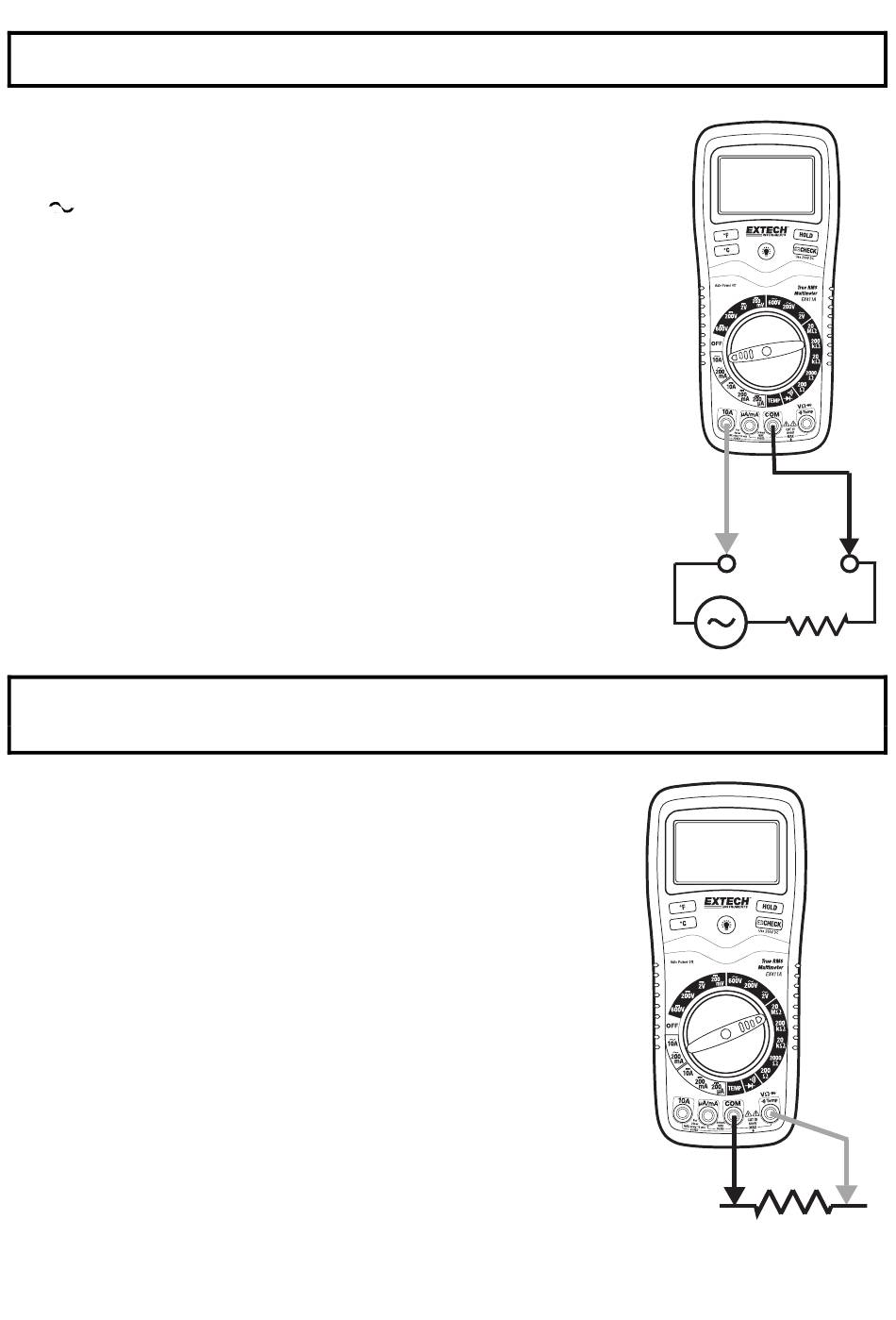

MESURES DE COURANT AC
AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 10 A pendant plus de
30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou les câbles de mesure.
1.
Insérer le câble de mesure noir de la fiche banane dans le connecteur
femelle COM
2. Pour les mesures de courant jusqu'a 200mA AC, placer le
commutateur de fonctions sur la position la plus élevée 200mA AC
(
) et insérer le câble de mesure rouge de la fiche banane dans le
connecteur femelle mA .
3. Pour les mesures de courant jusqu'a 10 A AC, placer le commutateur
de fonctions sur la limite 10 A AC et insérer le câble de mesure rouge
de la prise banane dans le connecteur femelle 10 A
4. Fermer le courant sur le circuit testé et ouvrir le circuit pour mesurer le
courant à l'endroit souhaité
5. Placer la pointe de la sonde d'essai noire sur le côté neutre du circuit
Placer la pointe de la sonde d'essai rouge sur le côté "chaud" du circuit
6. Alimenter le circuit en courant
7. Lire la mesure de courant sur l'écran
MESURES DE RESISTANCE ELECTRIQUE
AVERTISSEMENT : Veiller à fermer le courant de l'élément testé et décharger les condensateurs
avant de procéder à des mesures de résistance électrique afin d'éviter l'électrocution. Enlever les
piles et débrancher les fils électriques.
1. Placer le commutateur de fonctions sur la position la plus élevée .
2. Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM
Insérer le câble de mesure rouge de la fiche banane dans le
connecteur femelle positif .
3. Placer les pointes de sonde d'essai sur les parties testées du circuit.
Il est préférable de déconnecter un côté de la partie testée pour ne
pas que le reste du circuit ne fausse la lecture de résistance
électrique.
4. Lire la mesure de résistance électrique sur l'écran et placer le
commutateur de fonctions sur une position plus basse qui est
plus grande que la résistance réelle ou anticipée.
8
EX411A-fr-FR_v5.0 6/16
