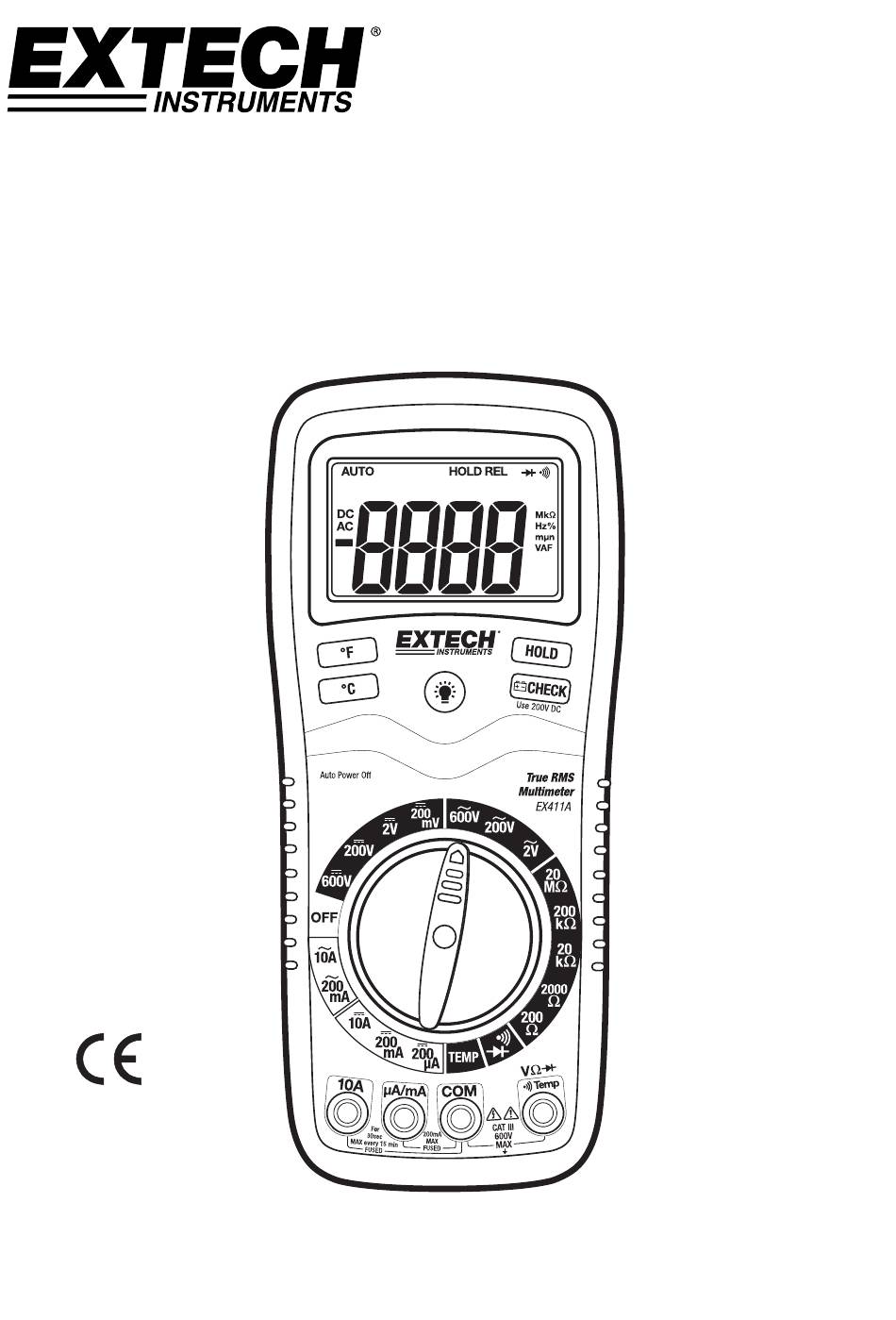

- Page 1 MANUEL D’UTILISATION Multimètre true RMS (mesures efficaces vraies) Extech EX411A...
- Page 2 Introduction Nous tenons à vous féliciter pour l’achat du modèle EX411A de la marque Extech, soit un multimètre à valeur efficace vraie. Cet appareil mesure la tension AC/DC, le courant AC/DC, la résistance, le test de diodes et de continuité ainsi que la température thermoélectrique. Cet appareil peut être utilisé...
- Page 3 Si l’appareil ne sera pas utilisé durant une longue période, retirez les batteries pour prévenir qu’elles ne se déchargent. Des batteries utilisées ou endommagées peuvent causer cautérisation au contact avec la peau. Utilisez toujours des gants adaptés. Vérifiez que les batteries n’ont pas été court-circuitées. Ne pas incinérer les batteries. EX411A-fr-FR_v5.0 6/16...
- Page 4 VEILLER A TOUJOURS fermer le courant et déconnecter les câbles de mesure avant d’ouvrir le couvercle pour replacer une pile ou un fusible. NE JAMAIS utiliser l’appareil avant que le couvercle arrière et le couvercle du compartiment à piles soient installés en toute sécurité. EX411A-fr-FR_v5.0 6/16...
- Page 5 (10 ) (ampères) milli (10 ) (volts, ampères) kilo (10 ) (ohms) mega (10 ) (ohms) Ohms Ampères Volts Courant alternatif AUTO Sélection automatique de limites Courant continu HOLD Ecran Hold ºF Degrés Fahrenheit ºC Degrés Centigrades EX411A-fr-FR_v5.0 6/16...
- Page 6 4. Lire la mesure de tension sur l’écran. Replacer le commutateur de fonctions sur une position VDC plus basse pour obtenir une lecture de résolution plus élevée. Si la polarité est inversée, l’écran affichera un signe (-) avant la valeur. EX411A-fr-FR_v5.0 6/16...
- Page 7 6. Placer la pointe de sonde d’essai noire sur le côté négatif du circuit. Placer la pointe de sonde d’essai rouge sur le côté positif du circuit. 7. Alimenter le circuit en courant 8. Lire la mesure de courant sur l’écran EX411A-fr-FR_v5.0 6/16...
- Page 8 électrique. 4. Lire la mesure de résistance électrique sur l’écran et placer le commutateur de fonctions sur une position plus basse qui est plus grande que la résistance réelle ou anticipée. EX411A-fr-FR_v5.0 6/16...
- Page 9 3. Placer les pointes de sonde d’essai sur la diode testée. Les polarités en sens direct indiquent généralement 400 à 1000. Les polarités inverses indiqueront “1 ”. Des éléments raccourcis indiqueront un résultat près de O et l’appareil émettra un son. Un dispositif ouvert indiquera “1 ” pour les deux polarités EX411A-fr-FR_v5.0 6/16...
- Page 10 10 A ou A/mA et que le mode sans courant (vert) est sélectionné. Si c’est le cas, fermer l’appareil et réinsérer le câble de mesure dans Ie connecteur femelle d’entrée approprié au mode sélectionné. EX411A-fr-FR_v5.0 6/16...
- Page 11 (% lecture) – représente la précision du circuit de mesure (+ chiffres) – représente la précision de l’analogue au convertisseur digital. Remarque: La précision est garantie de 18 C à 28 C (65 F à 83 F) et à moins de 75% HR. EX411A-fr-FR_v5.0 6/16...
- Page 12 187 x 81 x 50mm (7.36” x 3.2” x 2.0”) (étui inclus) Sécurité Usage à l’intérieur et conforme aux exigences de la double isolation IEC 61010-1 (EN61010-1) 3 ème édition (2010). Surtension de la catégorie III 600V, Pollution du degré 2 EX411A-fr-FR_v5.0 6/16...
- Page 13 AVERTISSEMENT: Veiller à ne pas utiliser l'appareil tant que le couvercle des piles n'est pas fixé correctement afin d'éviter l'électrocution. REMARQUE: Si l’appareil ne fonctionne pas bien, vérifier que la pile et les fusibles soient encore en bon état et aient été introduits correctement. EX411A-fr-FR_v5.0 6/16...
- Page 14 AVERTISSEMENT: Veiller à ne pas utiliser l’appareil tant que le couvercle des fusibles n’est pas fixé correctement afin d'éviter l’électrocution. Copyright © 2013‐2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com EX411A-fr-FR_v5.0 6/16...
