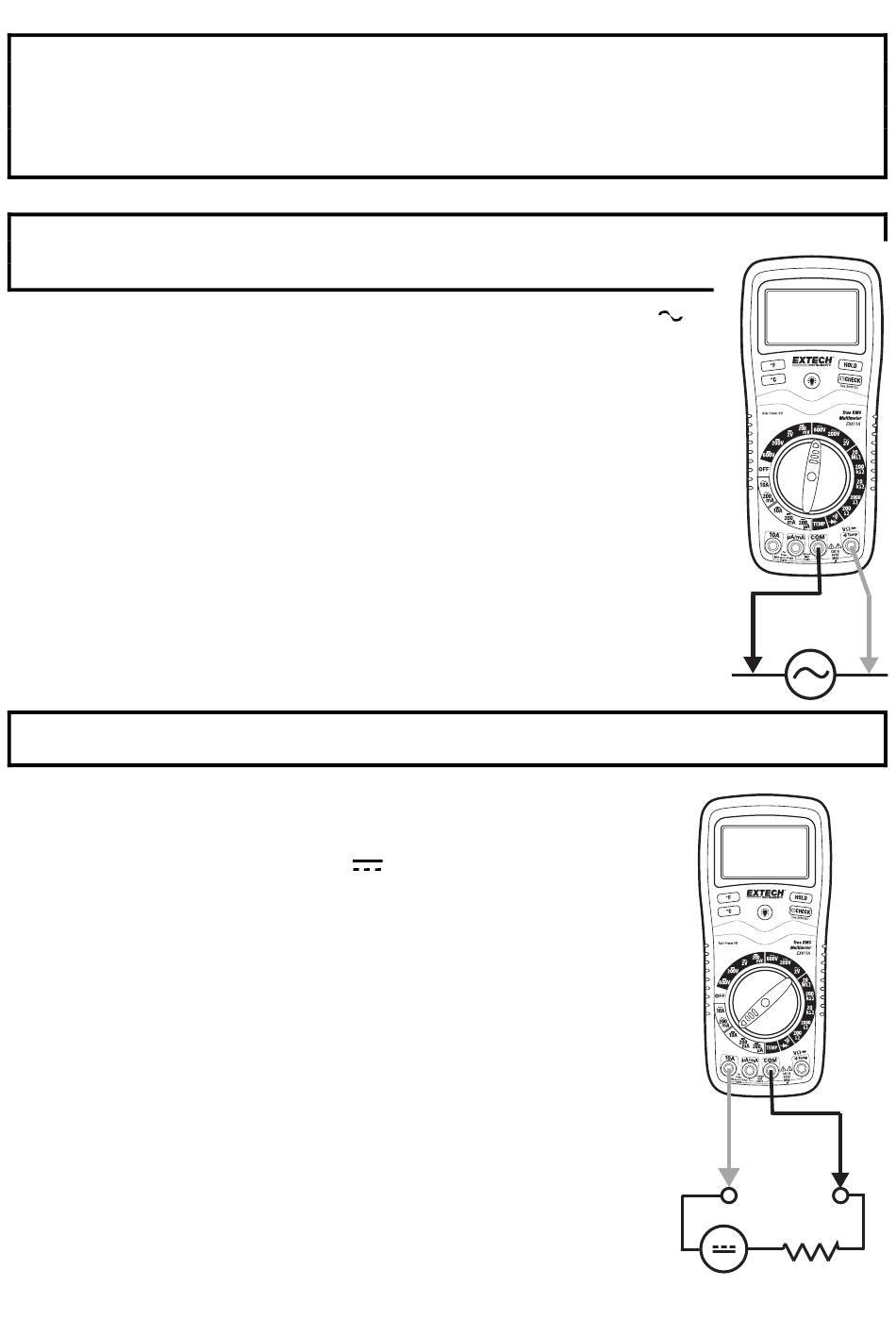

MESURES DE TENSION AC
AVERTISSEMENT: Risque d'électrocution. Il est possible que les pointes de sonde d'essai ne
soient pas assez longues pour toucher les parties sous tension des prises de 240V de certains
dispositifs parce que celles-ci sont placées assez profondément dans les prises. C'est pourquoi
l'icône O peut apparaître sur l'écran malgré que la prise contienne des tensions. Il faut s'assurer
que les pointes de sonde touchent les parties métalliques à l'intérieur de la prise avant de penser
qu'il n'y a aucune tension.
AVERTISSEMENT: Ne pas procéder à la mesure de tensions AC si un moteur est allumé ou
éteint sur le circuit. Il peut y avoir de grandes tensions résiduelles qui peuvent
endommager l'appareil.
1. Placer le commutateur de fonctions sur la position la plus élevée V AC (
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle
négatif COM. Insérer le câble de mesure rouge de la fiche banane dans le
connecteur femelle positif V
3. Placer la pointe de sonde d'essai noire sur la partie neutre du circuit. Placer la
pointe de sonde d'essai sur la partie "chaude" du circuit.
4. Lire la mesure de tension sur l'écran. Replacer le commutateur de fonctions
sur des positions VAC plus basses pour obtenir une lecture de résolution plus
élevée.
MESURES DE COURANT DC
AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 10 A pendant plus de
30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou les câbles de mesure.
1. Insérer le câble de mesure noir de la fiche banane dans le connecteur
femelle négatif COM.
2. Pour les mesures de courant jusqu'à 200µA DC, placer le commutateur
de fonctions en position 200µA DC
rouge de la fiche banane dans le connecteur femelle uA/mA.
3. Pour des mesures jusqu'à 200mA DC, placer le commutateur de
fonctions en position 200mA DC et insérer le câble de mesure rouge de
la fiche banane dans le connecteur femelle uA/(mA
4. Pour les mesures de courant jusqu'a 10 A DC, placer le commutateur
de fonctions sur la limite 10 A DC et insérer le câble de mesure noir de
la fiche banane dans le connecteur femelle 10 A
5. Fermer le courant sur le circuit testé et ouvrir le circuit pour mesurer le
courant à l'endroit souhaité
6. Placer la pointe de sonde d'essai noire sur le côté négatif du circuit.
Placer la pointe de sonde d'essai rouge sur le côté positif du circuit.
7. Alimenter le circuit en courant
8. Lire la mesure de courant sur l'écran
et insérer le câble de mesure
7
)
EX411A-fr-FR_v5.0 6/16
