Montage als Vormischventil
KW
WW
Bedienung
Wartung / Service
Das thermostatische Mischventil ist wartungsfrei.
Dennoch empfiehlt der Hersteller eine jährliche Funktionskontrolle durch autorisiertes Fachper-
sonal durchzuführen.
SI21198int / 9131301 / 11-23
M H
C
1
2
- 5 -
Anschlüsse
KW
WW
HVL
HVL
HVR
H
C
M

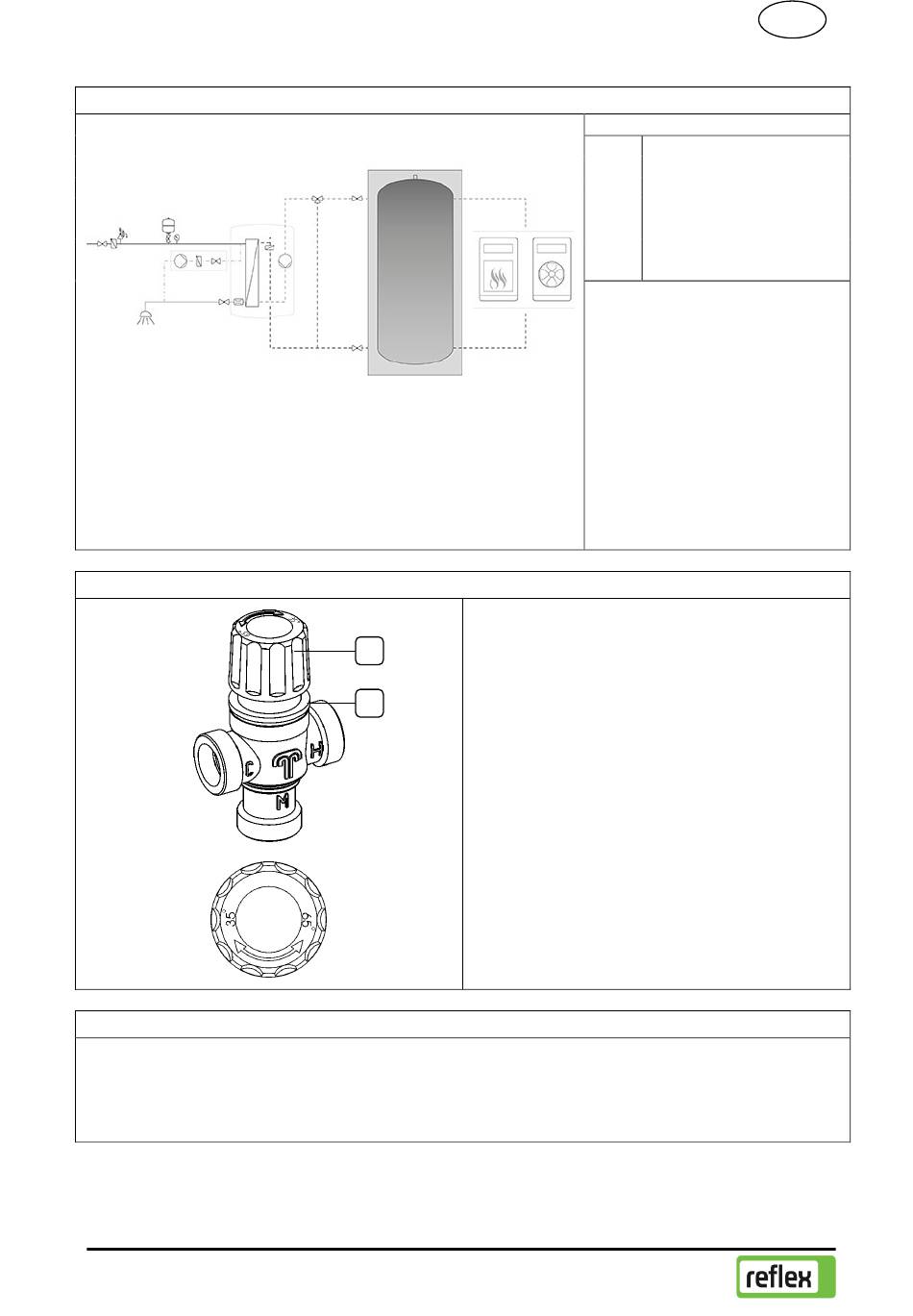

Installationsbeispiel:
Frischwasserstation Reflex-
HVR
Hydroflow-S/M
mit Reflex Mischventil
als Vormischventil.
Beispieldarstellungen,
ersetzen keine fachmännische
Planung.
Arretierring [2] anheben und Drehgriff [1] in
die gewünschte Stellung drehen. Drehung bis
zum Anschlag rechts entspricht ca. 35°C;
Drehung bis zum Anschlag links entspricht ca.
65°C; Eine genaue Temperatureinstellung ist
nur über Temperaturwerte im Regler ablesbar.
Nach Beendigung der Einstellung den Arre-
tierring loslassen. Durch leichtes Drehen ge-
währleisten, dass dieser wieder sicher einras-
tet. Dadurch wird ein unbeabsichtigtes Ver-
stellen verhindert.
D
Kaltwasser
Warmwasser
Heizungsvorlauf
Heizungsrücklauf
Heißer Vorlauf
Kalt
Mischwasser
