Reflex Hydroflow Instructions De Montage Et D'utilisation page 21

Montage comme vanne de prémélange
KW
WW
Utilisation
Maintenance / Service
Le mitigeur thermostatique ne nécessite aucun entretien.
Le fabricant recommande toutefois un contrôle annuel du fonctionnement par un personnel
spécialisé agréé.
SI21198int / 9131301 / 11-23
H
M
C
1
2
- 5 -
Raccords
KW
WW
HVL
HVL
HVR
H
C
M

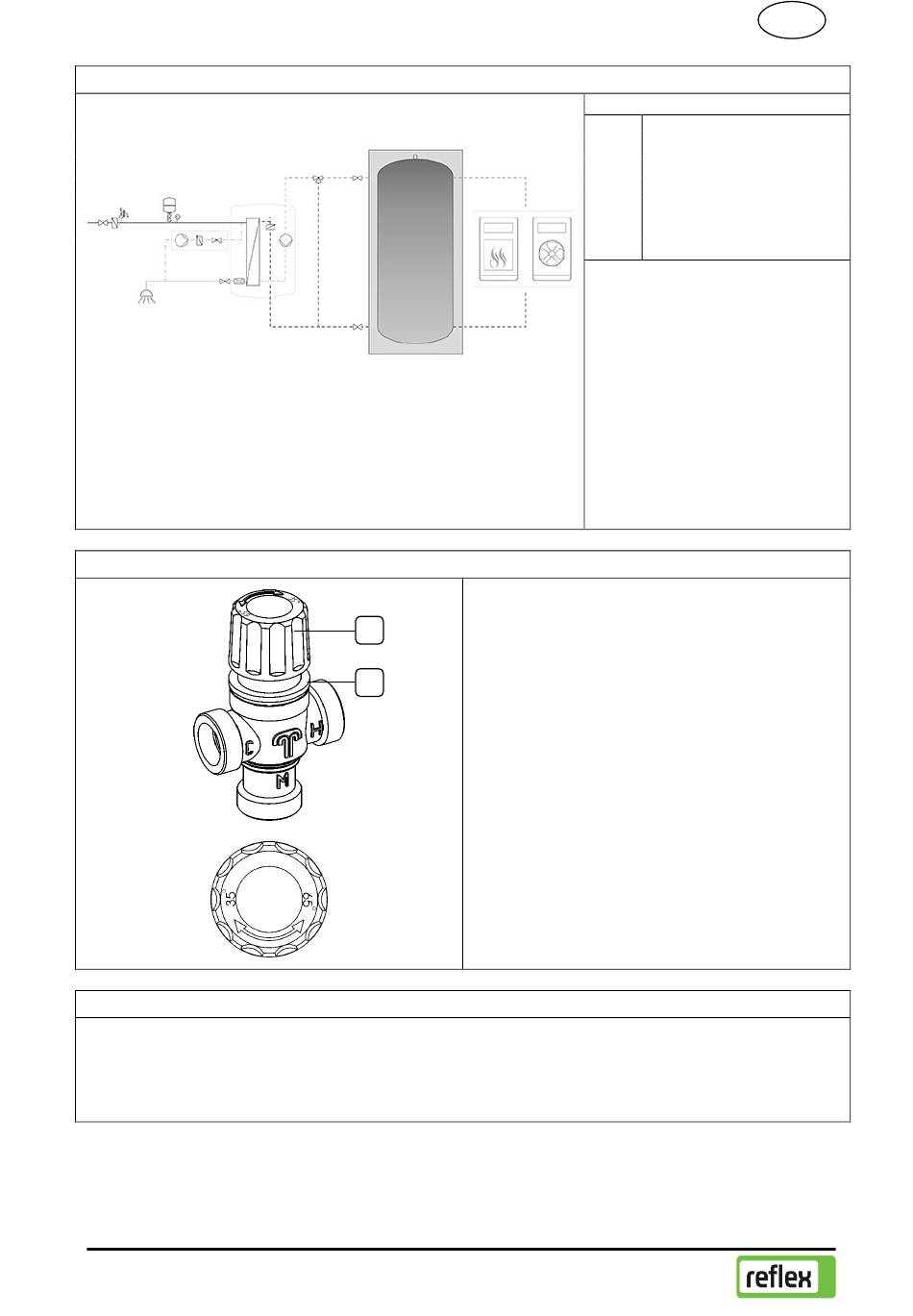

Exemple d'installation :
Station d'eau fraîche Reflex-
HVR
Hydroflow-S/M
avec vanne mélangeuse
Reflex comme vanne de pré-
mélange.
Exemples de représentations,
ne remplacent pas une planifi-
cation professionnelle.
Soulever la bague d'arrêt [2] et tourner la poi-
gnée [1] dans la position souhaitée. Tourner
jusqu'à la butée droite correspond à environ
35°C ; tourner jusqu'à la butée gauche cor-
respond à environ 65°C ; Un réglage précis de
la température ne peut être lu que sur les va-
leurs de température dans le régulateur.
Une fois le réglage terminé, relâcher la bague
d'arrêt. Veiller à ce qu'elle s'enclenche à nou-
veau de manière sûre en la tournant légère-
ment. Cela permet d'éviter un déréglage invo-
lontaire.
FR
Eau froide
Eau chaude
Départ chauffage
Retour chauffage
Départ chaud
Froid
Eau mélangée
