- Page 1 E 700...
- Page 2 73/23/CEE et modification 93/68/CEE successive. 89/336/CEE et modifications 92/31/CEE et 93/68/CEE successives. Note complémentaire: Ce produit a été testé dans une configuration typique homogène (tous les produits sont fabriqués par FAAC S.p.A.) Bologne, le 1 er Janvier 2007. L’Administrateur Délégué A. Bassi AVERTISSEMENTS •...

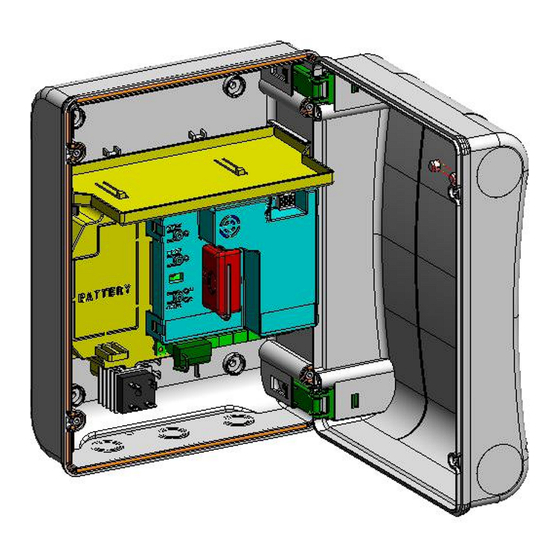

- Page 3 COFFRET ÉLECTRIQUE E700 Les charnières du couvercle peuvent coulisser vers le haut pour 1 LAYOUT DU COFFRET permettre l’ouverture du coffret (Fig.3); on peut également les démonter et les remettre en place pour obtenir une ouverture La coffret contient l’armoire électronique E700 ainsi que du couvercle vers la droite ou vers la gauche.
- Page 4 2 AVERTISSEMENTS Avant tout type d’intervention sur l’armoire électronique (connexions, entretien), toujours couper le courant électrique. - Prévoir en amont de l’installation un disjoncteur magnétothermique différentiel au seuil d’intervention adéquat. - Toujours séparer les câbles d’alimentation des câbles de commande et de sécurité (bouton-poussoir, récepteur, photocellules, etc.).
- Page 5 4.2 DESCRIPTION DES BORNIERS 4 CARACTÉRISTIQUES TECHNIQUES 230Vca (+6% -10%) - 50Hz Tension d’alimentation Borne et/ou Bornier Description Dispositif connecté Puissance absorbée +24V Alimentation accessoires Charge maxi Moteur 150W x 2 Négatif Courant maxi accessoires 100 mA (+4V) Dispositif avec contact Courant maxi accessoires N.F.
- Page 6 7.4 APPRENTISSAGE TEMPS - SETUP 7. MISE EN FONCTION 7.1 VÉRIFICATION DES LEDS Avant d'effectuer toute manœuvre,il est nécessaire de connecter les Encoders en suivant Le tableau ci-après indique l’état des LEDs en fonction de l’état les explications du paragraphe 8.1 à la page des entrées (en caractères gras la condition d’automatisme fermée au repos). Vérifier l’état des LEDs de signalisation d’après le tableau suivant. Avant toute manœuvre, exécuter un cycle de SETUP Tabl. 1 - Fonctionnement des LEDs de signalisation de l’état...
- Page 7 Si l’on a programmé la force BASSE, attendre environ 5 s en C’est la raison pour laquelle il est nécessaire de faire vérifiant l’extinction de la lampe clignotante. particulièrement attention à l’indication des LEDs d’état Si l’on a sélectionné la logique A, la platine commence le présentes sur le corps de chaque encodeur (Fig.7).
- Page 8 8.3 MÉMORISATION DES ACCESSOIRES BUS À tout moment, on peut ajouter des photocellules BUS à l’installation, simplement en les mémorisant sur la platine comme suit: Installer et programmer les accessoires avec l’adresse souhaitée (voir par. 8.2). Mettre la platine hors tension. Connecter les deux câbles des accessoires au bornier rouge J10 (polarité...
- Page 9 L’automatisme effectuera une ouverture. S’assurer que l’automatisme est libre de tout obstacle créé par des personnes ou des choses. Pour ajouter d’autres radiocommandes, transférer le code du bouton-poussoir de la radiocommande mémorisé vers le bouton-poussoir correspondant des radiocommandes à ajouter, en procédant comme suit: •...
- Page 10 9 . 3 . 1 M É M O R I S A T I O N À D I S TA N C E D E S 10.1 KIT BATTERIE RADIOCOMMANDES LC Le kit batterie tampon a été réalisé pour être introduit à l’intérieur Uniquement avec les radiocommandes LC, on peut mémoriser du support de la platine électronique.
- Page 11 12 TABLEAUX DES LOGIQUES...
- Page 12 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
