Rotel RCD-971 Guide D'utilisation page 12

Sorties analogiques
[Se reporter à la Figure 2 pour le schéma de câblage.]
Une paire de prises RCA standard fournit le signal de sortie
analogique du lecteur RCD-971 aux entrées sources d'un
préamplificateur audio, d'un amplificateur intégré ou d'un
amplificateur-syntoniseur.
Choisir des câbles d'interconnexion de haute qualité. Raccorder
la sortie gauche du lecteur RCD-971 à l'entrée source du canal
gauche du préamplificateur ou d'une autre composante.
Raccorder ensuite la sortie droite du lecteur à l'entrée source
droite de l'amplificateur ou d'une autre composante.
Sortie numérique
19
[Se reporter à la Figure 3 pour le schéma de câblage.]
Si on utilise un convertisseur numérique-analogique indépendant
ou un autre processeur numérique, on doit utiliser la sortie du
lecteur qui fournit un signal numérique non traité, c'est-à-dire le
signal non converti (avant qu'il ne passe par le convertisseur
numérique-analogique). Ce signal est fourni par la prise de sortie
numérique à l'arrière du lecteur.
Brancher un câble coaxial numérique de 75 ohms standard dans
la sortie numérique coaxiale du lecteur RCD-971 et dans la prise
d'entrée numérique coaxiale du convertisseur numérique-
analogique indépendant.
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
Fonctionnement
On peut faire fonctionner le lecteur RCD-971 en utilisant les
touches que l'on retrouve devant l'appareil ou sur la
télécommande à infrarouges fournie. Les instructions relatives au
fonctionnement des deux types de commandes sont données en
détails ci-dessous. La plupart des touches se retrouvent sur le
devant du lecteur et sur la télécommande. Certaines touches
cependant ne se retrouvent que sur le devant du lecteur ou sur la
télécommande. Ces cas d'exception sont expliqués dans les
instructions.
Télécommande à infrarouges
Avant d'utiliser la commande à infrarouges, on doit installer deux
piles «AAA» (fournies). Retirer le couvercle de plastique à l'arrière
de la télécommande, installer les piles en respectant la polarité (+
et –) et remettre le couvercle.
Pour utiliser la télécommande, viser le détecteur infrarouge situé
dans la fenêtre sur le devant du lecteur RCD-971.
8
LECTEUR DE DISQUES COMPACTS STÉRÉO RCD-971
18

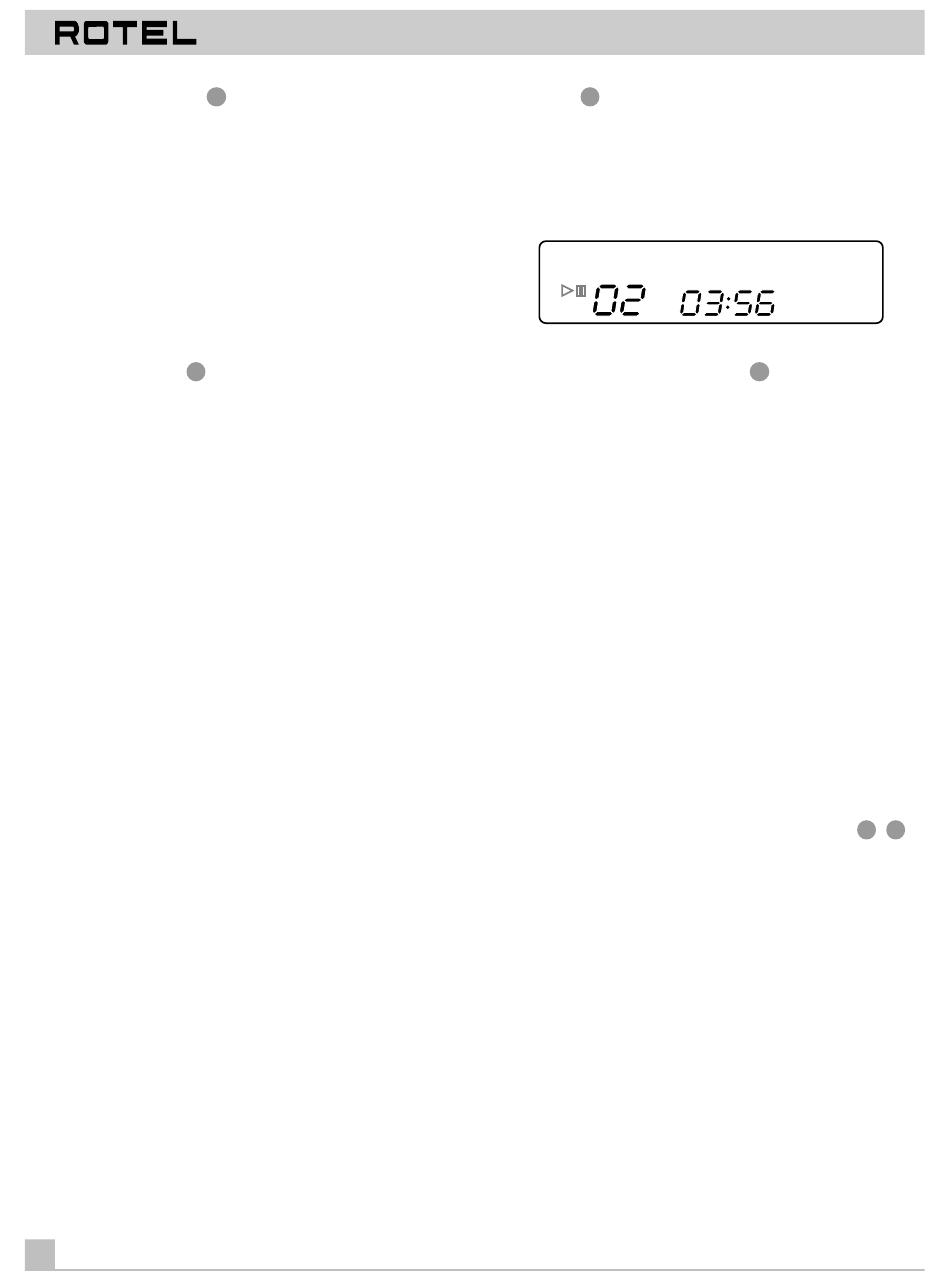

Affichage
7
Un affichage lumineux placé sur le RCD-971 fournit des
renseignements utiles sur le fonctionnement du lecteur, les
fonctions spéciales, le nombre de plages et la durée des plages.
Chacun des témoins est décrit en détail dans les instructions de
fonctionnement qui suivent.
PROGRAM REPEAT
RANDOM
REMAIN
Tiroir de logement du disque
Un tiroir de logement motorisé placé au centre du lecteur RCD-971
coulisse hors de l'appareil pour y recevoir un disque. On doit y
placer le disque l'étiquette vers le haut. S'assurer que le disque
est bien centré dans son logement.
On peut fermer le tiroir de deux façons, soit en appuyant sur la
touche OPN/CLS (ouvrir/fermer), soit en appuyant sur la touche
PLAY (LECTURE).
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
Touches de commande du
mécanisme de transport
Ces touches assurent les fonctions de base du mécanisme de
transport du disque. Sauf indications contraires, toutes les
fonctions de l'appareil se retrouvent sur la façade du lecteur et
sur la télécommande. Les numéros encerclés sont des renvois
pratiques aux touches que l'on retrouve sur les illustrations du
lecteur RCD-971 et sur la télécommande à infrarouges au début
du guide.
Touche OPEN/CLOSE (OUVRIR/FERMER)
Lorsque le tiroir de logement du disque est fermé, il s'ouvre
automatiquement lorsqu'on appuie sur cette touche. Pour fermer
le tiroir, appuyer à nouveau sur la touche. On peut aussi fermer le
tiroir en appuyant sur la touche PLAY (LECTURE).
Lorsque le tiroir de logement est ouvert, le message OPEN
(OUVERT) s'affiche dans la fenêtre. Lorsqu'il est fermé et qu'il n'y
a pas de disque, le message «NO DISC» (TIROIR VIDE) apparaît.
Lorsque le tiroir se ferme et qu'il contient un disque, l'affichage
indiquera le nombre de plages que l'on retrouve sur le disque et la
durée totale en minutes et en secondes de l'enregistrement.
1 ALL INTRO 1 2 3 4
5 6 7 8
MIN SEC
9 10 11 12
OVER 13 14 15 16
6
13 21
