La tuyauterie de gaz doit être dimensionnée en fonction du débit et de la longueur du circuit, afin d'éviter une chute de
pression excessive. Le compteur de gaz et le régulateur de gaz doivent être dimensionnés pour la charge totale de gaz
prévue. Si la chute de pression est supérieure à 249 Pa (1 po), le compteur, le régulateur ou la conduite de gaz
est sous-dimensionné ou défectueux. Procéder comme suit pour vérifier l'arrivée du gaz:
1.
COUPER l'alimentation électrique de l'appareil.
2.
Fermer l'alimentation en gaz au niveau de la vanne de gaz manuelle placée dans la tuyauterie d'alimentation de l'appareil.
3.
Retirer le panneau avant comme indiqué dans les instructions qui s'y réfèrent. Placer le panneau avant dans un endroit sûr où il ne
risque pas d'être endommagé. Retirer les deux vis qui maintiennent l'ensemble de l'IHM pour lui permettre de s'incliner vers le
bas. Retirer les bouchons en caoutchouc situés derrière l'ensemble de l'IHM pour accéder à la vanne de gaz.
4.
Repérer l'orifice de mesure de l'entrée de la vanne de gaz (voir figure ci-dessous), dévisser la vis d'un demi-tour à l'aide d'un
tournevis Torx T-10.
Modèle 500: Dévisser la vis d'un demi-tour à l'aide d'un tournevis Torx T-10.
Modèles 750 et 1000: Dévisser la vis d'un demi-tour à l'aide d'un petit tournevis plat.
5.
Glisser un tube sur le mamelon et le raccorder à un manomètre (les prises manométriques ont un diamètre extérieur de 9 mm
[0,35 po]).
6.
Ouvrir lentement l'alimentation en gaz au niveau de la vanne de gaz manuelle.
7.
Rallumer l'alimentation électrique de l'appareil.
8.
Le régulateur de la chaudière permet d'ajuster la température de consigne et de déclencher une demande de chauffe.
9.
Observer la pression d'alimentation en gaz lorsque l'appareil fonctionne à 100 % de son allure. La modulation de la chaudière
(pourcentage) sera affichée sur l'écran d'accueil de l'appareil.
10. S'assurer que la pression d'entrée se situe dans la plage spécifiée. Les pressions minimales et maximales d'alimentation en gaz sont
indiquées dans cette section du manuel. Si la pression du gaz se trouve en dehors des limites, contacter la compagnie de gaz, le
fournisseur de gaz, l'installateur agréé ou l'agence d'entretien pour déterminer les mesures à prendre pour fournir une pression de
gaz adéquate.
11. COUPER l'alimentation électrique de l'appareil.
12. Fermer l'alimentation en gaz au niveau de la vanne de gaz manuelle placée dans la tuyauterie d'alimentation de l'appareil.
13. Retirer le manomètre de la prise manométrique située sur la vanne de gaz. S'assurer que la vis est vissée et étanche après le test
(couple: 0,1 à 1 N.m [0,9 à 8,9 lb-po]).

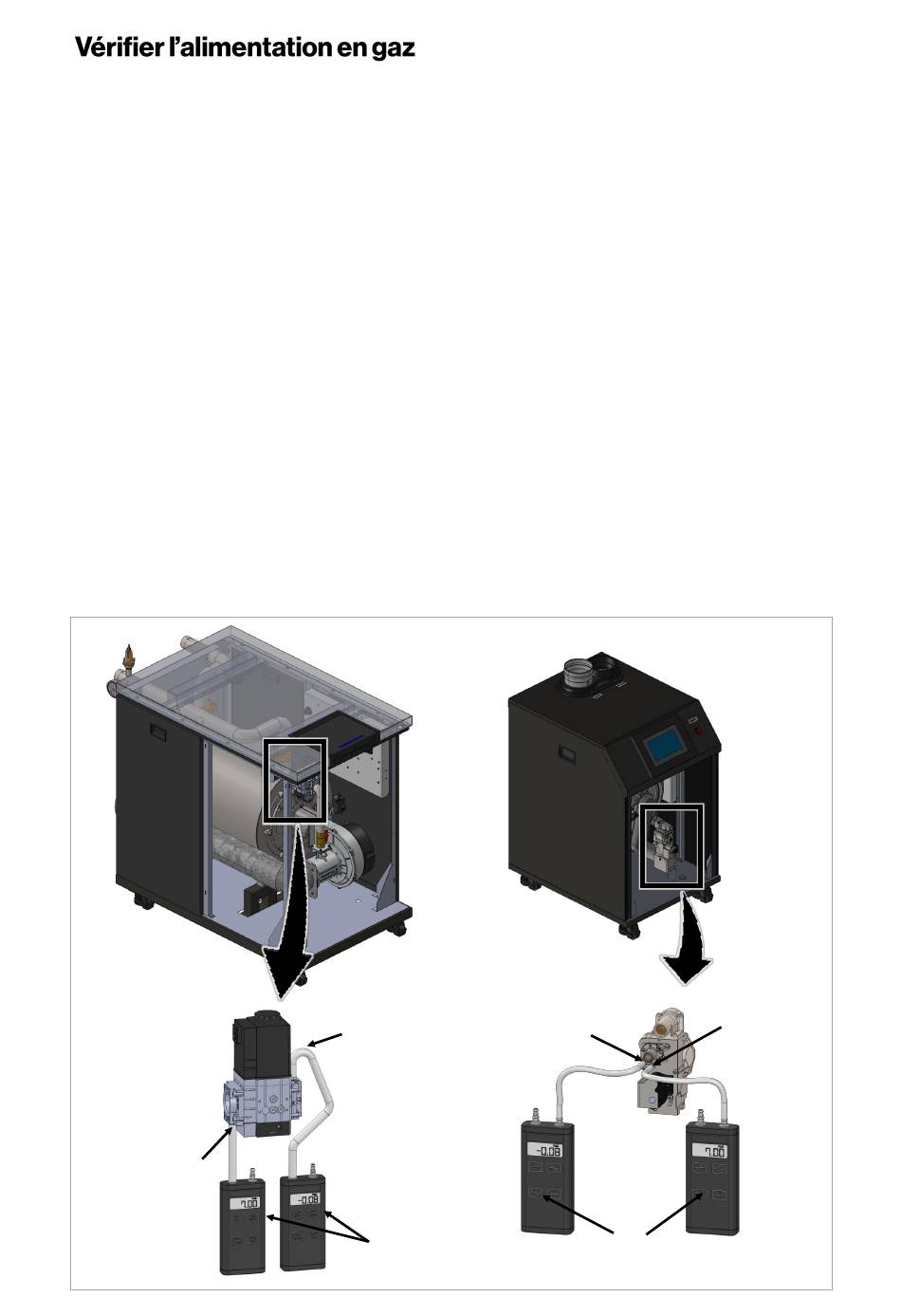

Figure 40
Pression
d'entrée
Port
Manuel d'installation et d'utilisation de la chaudière commerciale Rinnai
RCB750AN/RCB1000AN
Orifice de
pression du
collecteur
Manomètre
RCB500AN
Orifice de
pression du
collecteur
Manomètre
Pression
d'entrée
Port
53
